双回路供电是什么意思?KTH矿用本安型双回路井下电话机

双回路供电是什么意思?


双回路就是指一个负荷有2个供电来源的回路,单回路就是指一个负荷有一个供电电源的回路。采用双回路供电系统,可以有效的提高了供电系统的稳定性和可靠性,减少了系统线路故障率。


双回路供电是指二个变电所或一个变电所二个仓位出来的同等电压的二条线路。当一条线路有故障停电时,另一条线路可以马上切换投入使用。多用于学校企事业单位,方便快捷。

-------------------------------

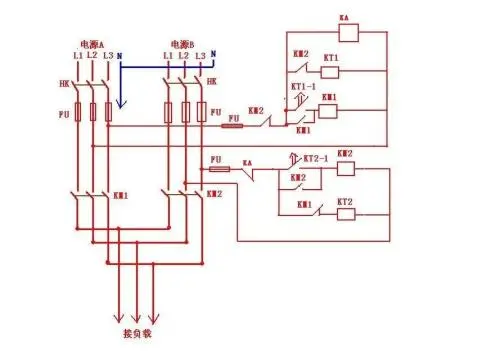

单回路和双回路的区别,图解


其实,单回路就是指一个负荷有一个供电电源的回路。

一般,对供电可靠性要求高的企业,或地区重要变电站,均采用双回线供电,这样可保护其中一个电源因故停电,另一个电源可继续供电.但对一般的对供电可靠性要求不高的中小用户往往采用单电源供电.

简单的说,单回路就是指有一个供电回路;双回路有2个供电回路。例如,从总配电柜至配电箱用2根电缆。其实1根就够用,2根就是防止其中1根损坏不致停电。 还有单电源供电、双电源供电。就是一个工厂或社区有2路不同的高压系统供电,其中一路高压线停电,另一路可以正常供电。如果更重要的地方,除了双电源外,还要有备用发电机,这样,两路高压都停电,还可以使用发电机。


单回路是指一个负荷有一个供电电源的回路;双回路是指一个负荷有2个供电电源的回路,地区重要变电站,均采用双回线供电,同他双回路是一个单位的用电有两个电源同时架设过来,主要保障用电可靠性。


什么叫单回路,什么叫双回路?什么叫回路?单、双回路的区别是什么?

单回路是指一个负荷有一个供电电源的回路;双回路就是指一个负荷有2个供电电源的回路。一般对供电可靠性要求高的企业,或地区重要变电站,均采用双回线供电,这样可保护其中一个电源因故停电,另一个电源可继续供电.但对一般的对供电可靠性要求不高的中小用户往往采用单电源供电。

电流流过的回路叫做电路。***简单的电路由电源负载和导线、开关等元件组成按一定方式联接起来,为电荷流通提供了路径的总体;电路处处连通叫做通路。

只有通路,电路中才有电流通过。电路某一处断开叫做断路或者开路。电路某一部分的两端直接接通,使这部分的电压变成零,叫做短路。

其实,单回路就是指一个负荷有一个供电电源的回路;双回路就是指一个负荷有2个供电电源的回路。

一般对供电可靠性要求高的企业,或地区重要变电站,均采用双回线供电,这样可保护其中一个电源因故停电,另一个电源可继续供电.但对一般的对供电可靠性要求不高的中小用户往往采用单电源供电。


-------------------------------

双回路供电和双电源供电的区别

双电源供电和双回路供电,人们一般都认为是一码事,互相混淆。但是事实上是有一些区别的。双电源供电当然是引自两个电源(性质不同),馈电线路当然是两条;一用一备如果指的是电源,那它就是双电源供电。一用一备如果指的是馈电线路,就不能称之为双电源供电了。双电源比双回路可靠,但对建筑单体来说,两者看起来好象没有什么区别,很多情况下都是两路进线。双电源有一种情况是这样的:两路进线接自不同的区域变电站;而对应,双回路有一种情况是这样的:两路进线接自同一区域变电站的不同母线。所以,"双回路"中的这个回路指的是区域变电站出来的回路。双电源是电源来源不同,相互独立,其中一个电源断电以后第二个电源不会同时断电,可以满足一二级负荷的供电。而双回路一般指末端,一条线路故障后另一备用回路投入运行,为设备供电。两回路可能是同一电源也可能是不同电源。

-------------------------------

煤矿/井下双回路供电相关规定:

1、矿井地面变电所、配电所的高压及低压母线应采用单母线分段接线,以保证供电连续性。高压母线亦可采用分段单母线带旁路母线或双母线的接线。

2、矿井应有两回路电源线路。当任一回路发生故障停止供电时,另一回路应能担负矿井全部负荷。年产60000t以下的矿井采用单回路供电时,必须有备用电源;备用电源的容量必须满足通风、排水、提升等的要求。

矿井的两回路电源线路上都不得分接任何负荷。

正常情况下,矿井电源应采用分列运行方式,一回路运行时另一回路必须带电备用,以保证供电的连续性。

10kV及其以下的矿井架空电源线路不得共杆架设。

矿井电源线路上严禁装设负荷定量器。

3、对井下各水平中央变(配)电所、主排水泵房和下山开采的采区排水泵房供电的线路,不得少于两回路。当任一回路停止供电时,其余回路应能担负全部负荷。

4、主要通风机、提升人员的立井绞车、抽放瓦斯泵等主要设备房,应各有两回路直接由变(配)电所馈出的供电线路;受条件限制时,其中的一回路可引自上述同种设备房的配电装置。

本条上述供电线路应来自各自的变压器和母线段,线路上不应分接任何负荷。

本条上述设备的控制回路和辅助设备,必须有与主要设备同等可靠的备用电源。

5、下列用电设备应按一级用电负荷供电,其配电装置必须由两回路或两回路以上电源线路供电。电源线路应引自不同的变压器和母线段,且线路上不应分接任何其他负荷。

1)井下主排水泵:

2)下山采区排水泵:

3)兼作矿井主排水泵的井下煤水泵:

4)经常升降人员的暗副立井绞车;

5)井下移动式瓦斯抽放泵站。

6、下列用电设备应按二级用电负荷供电,其配电装置宜由两回电源线路供电,并宜引自不同的变压器和母线段。当条件受限制时,其中一回电源线路可引自本条规定的同种

设备的配电点处。

1)暗主井提升设备、主井装载设备、大巷强力带式输送机、主运输用的井下电机车充电及整流设备;

2)经常升降人员的暗副斜井提升设备、副井井底操车设备、无轨运输换装设备;

3)供综合机械化采煤的采区变(配)电所;

4)煤与瓦斯突出矿井的采区变(配)电所;

5)井下移动式制氮机;

6)井下集中制冷站;

7)不兼作矿井主排水泵的井下煤水泵、井底水窝水泵;

8)井下运输信号系统;

9)井下安全监控系统分站。

7、井下主(中央)变电所应由矿井地面主变(配)电所直接供电。电源电缆不应少于两回路,并应引自地面变电所的不同母线段,且当任一回路停止供电时,其余回路的供电能力应能承担其供电范围内全部负荷的用电要求。

8、采区变(配)电所宜由井下主(中央)变电所或附近地面变电所供电。由地面变电所供电时,电缆可由进风井或钻口下井。

9、煤(岩)与瓦斯(二氧化碳)突出矿井的采区、下山采区、高产***和综合机械化开采的采(盘)区供电时,电源电缆不应少于两个回路,且当任一回路停止供电时,其余回路的供电能力应能承担该采(盘)区负荷的用电要求。

矿山机电论坛整理发布转载请注明出处更多内容交流学习请点击 www.ksjdlt.com

10、井下局部通风机供配电,必须遵守下列规定:

1)低瓦斯矿井掘进工作面局部通风机应采用装有选择性漏电保护的专用开关和专用线路供电:

2)高瓦斯矿井掘进工作面局部通风机应采用专用变压器、专用开关和专用线路的“三专”供电:

3)煤(岩)与瓦斯(二氧化碳)突出矿井、瓦斯喷出区域、掘进工作面的局部通风机应采用双电源供电。其中,主供电源应采用“三专”供电,备供电源允许引自其他动力变压器的低压母线段。但其供电回路应采用装有选择性漏电保护的专用开关和专用线路供电;

4)使用局部通风机供风的地点,其配电设备必须实行风电和瓦斯电闭锁,保证在停风和瓦斯超限后能切断该区域内全部非本质安全型电气设备的电源。

11、井下主(中央)变电所内的动力变压器不应少于2台,当1台停止运行时,其余变压器应能保证一、二级负荷用电。

12、主(中央)变电所高压母线接线及运行方式,宜与相对应的地面变电所母线接线及运行方式相适应。高压母线应采用单母线分段接线方式,并应设置分段联络开关,正常情况下分列运行,且高压母线分段数应与下井电缆回路数相协调。

13、各类高压负荷宜均�地分接于各段母线上,但同一用电设备的多台驱动电机应接在同一段母线上。

14、当主排水泵为低压负荷且由井下主(中央)变电所供电时,井下主(中央)变电所应符合下列规定:

1)主变电所的变压器台数应不应少于2台,;

2)低压母线应采用单母线分段接线方式,并应设置分段联络开关,正常情况下分列运行。

15、主(中央)变电所内设备之间的电气连接,联台设备间应采用母线连接,其余设备间宜采用电缆连接。

16、单电源进线的采区变电所,当变压器不超过2台且无高压出线时,可不设置电源进线开关。当变压器超过2台或有高压出线时,应设置进线开关。

17、双电源进线的采区变电所,应设置电源进线开关。当其正常为一回路供电、另一回路备用时,母线可不分段;当两回路电源同时供电时,母线应分段并设联络开关,正常情况下应分列运行。

18、由井下主(中央)变电所向采区供电的单回电缆供电线路上串接的采区变电所数不应超过3个。

19、移动变电站

1)下列情况宜采用移动变电站供电:

(1)综采、连采及综掘工作面的供电;

(2)由采区固定变电所供电困难或不经济时;

(3)独头大巷掘进、附近无变电所可利用时。

2)向回采工作面供电的移动变电站及设备列车宜布置在进风巷内,且距工作面的距离宜为100至150m。

3)由采区变电所向移动变电站供电的单回电缆供电线路上,串接的移动变电站数不宜超过3个。不同工作面的移动变电站不应共用电源电缆。

19、供电电缆

1)1140V设备使用的电缆,应采用带有煤矿矿用产品安全标志的分相屏蔽橡胶绝缘软电缆;

2)660V或380V设备有条件时应使用带有煤矿矿用产品安全标志的分相屏蔽的橡胶绝缘软电缆。固定敷设时可采用铠装聚氯乙烯绝缘铜芯电缆或矿用橡套电缆;

3)移动式和手持式电器设备,应使用专用的矿用橡套电缆;

4)采区低压电缆严禁采用铝芯。

20、严禁由地�

点直接接地的变压器或发电机直接向井下供电。

-------------------------------

程控调度交换机终端-双回路矿用电话机


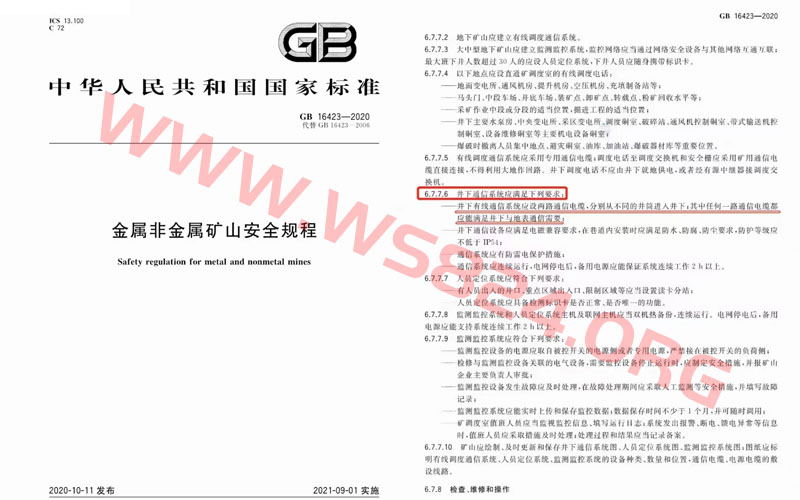

国标GB16423-2020金属非金属矿山安全规程

第6.7.7.6条款明确规定:井下有线通信系统应设两路通信电缆,分别从不同的井筒进入井下;其中任何一路通信电缆都应满足井下与地表通信需要。


矿用本安型双回路井下电话机是本质安全型矿用设备,按***防爆标准制作,外壳为阻燃抗静电聚酯工程塑料注塑成型,坚固耐用,电路采用先进的集成化电路设计,是一款新颖的防爆通讯产品,适用于煤矿等环境恶劣的场所,可与矿用耦合器、矿用调度机配套,组成本质安全防爆通讯系统。



双回路井下话机支持矿井下10公里线路语音传输,井上井下(主、副井)任一通信线路开路、短路不影响井下电话使用,其中一对线路断开单端也正常使用,增加线路检测功能,***时间发现线路与终端设备故障,更加保证可靠安全。程控调度交换机主机侧支持故障弹窗线路告警提示,保障矿山井下安全通信,为矿用设备安全通信保障再上新台阶!

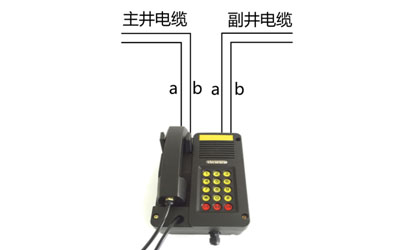

井下分机用户可实现通信通道双回路保护,每部分机用户具有主井、副井两路通信通道,任何一路线路出现断路或短路故障后,矿用调度交换机主机都能保证分机通信正常运行,并上报对应的线路故障。

功能特点

■    双回路保护

      简洁、时尚的产品外观,高性价比以及绿色环保的产品设计理念,简易的安装和井下分机用户可实现通信通道双回路保护,每部分机用户具有主井、副井两路通信通道,任何一路线路出现断路或短路故障后,KTJ135 主机都能保证分机通信正常运行,并上报对应的线路故障。

■    远距离延伸

  分机用户可实现远距离延伸,***远传输距离可达10Km以上,井上和井下、行政和调度组网更方便。

■    结构特点

      采用抗静电增强型聚酯制作,防水、防尘、防腐,防护等级达IP54,适用于煤矿、电厂、钢铁厂、隧道、港口等恶劣环境。

      键盘为全密封带夜光轻触按键,铃流呼叫灯光显示,有紧急呼叫、挂断和重播键。座、挂两用按装,话机上无可动零部件,坚固耐用使用寿命长,有效解决机械故障多、易损坏的缺点。

本安参数

●  安全标志证号: MHC220032

●  防爆合格证号: SHExC22.0230

●  防爆型式: Ex ib I Mb

●  直流输入

        Ui:DC60V 、Ii: DC 34mA

        Ci:0.01μF 、Li:2.2mH

●  铃流输入

        Ui:AC57V 、Ii:37mA AC

        Ci:0.01μF 、 Li:2.2m

●  防护等级:IP54

材质及重量

●  不饱和聚酯材料

●  3.5Kg

结构尺寸

●  产品尺寸: 335x188x139mm
