T1/E1数字中继接口中BNC的2M口转RJ48、RJ48

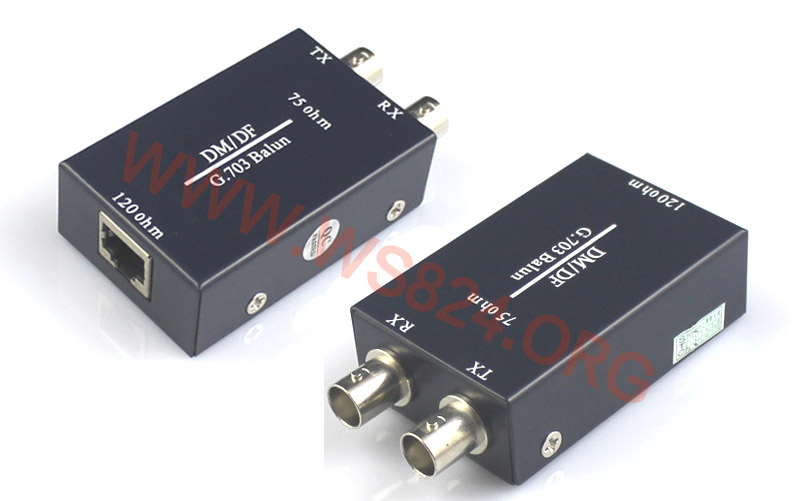

两个BNC头转RJ45网络接口转换器又叫G.703平衡到非平衡转换器,这是一种G.703平衡到非平衡转换器,它解决了75ohm铜轴到120ohm双绞线的信号转换问题。使用它,用户只需使用普通120ohm双绞线就能完成75ohm铜轴硬件间的信号通信.

主要技术参数:

1、Transmission Line:ITU/CCITT G.703(unstructured)

2、Data Rate:2.048Mbps

3、75ohm 接头:双铜轴接口BNC,male or female  (RG59 or 2002 coax)

4、120ohm 接头8P8C RJ-45 ,带屏蔽端。

5、传输距离:0-1200米@24AWG

------------------------------------------------------------

产品简介

ST-703系列在G703/E1(2.048M)应用中解决了同轴电缆(75ohm)与双绞线(120ohm)之间的信号转换问题。

经特选器件,可用于视频传输,解决了中远距离视频传输问题。该系列无源产品无需电源,支持热插拔。

该系列产品的型号有以下几种:

ST-703DM一双向E1,公BNC,RJ-45

ST-703DF一双向E1,母BNC,RJ-45

ST-703SM一单向视频,公BNC,3 位接线柱

ST-703SF一单向视频,母BNC,3 位接线柱

------------------------------------------------------------

性能特性

(1)传输信号:ITU/CCITTG.703或视频

(2) 接口形式:公/母同轴 BNC 接口(75ohm),

8P8CRJ-45接口(120ohm),3位接线柱双绞线或屏蔽双绞线接口(120ohm)

(3) 传输速率范围:0-2.048Mbps(视频0-6MHz)

(4) 输入损耗:小于0.3dB(510KHz-6MHz)

(5) 回波损耗:大于 25dB(519KHz-6MHz)

(6) 工作温度:-5℃~55℃

同轴电缆与双绞线接线说明


BNC 定义:

引脚编号  位置  信号名  信号定义

1  中间芯   TIP    接收/发送信号

2  外屏蔽   RING   接收/发送地


3 位接线柱定义:

引脚编号   位置   信号名   信号定义

1   左数第1位   TP+   双绞线正

2   左数第2位   TP-   双绞线负

3   左数第3位   SHIELD   屏蔽地


RJ-45 定义:

引脚编号   信号名   信号定义

1   RXA   接收负(-)

2   RXB   接收正(+)

3   S1   发送地

4   TXA   发送负(-)

5   TXB   发送正(+)

6   S2   接收地

引脚编号按 RJ-45 通用规则。

------------------------------------------------------------

用途:

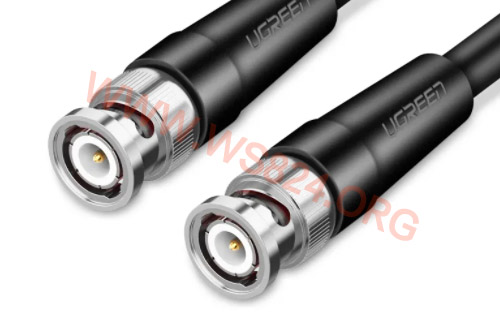

BNC公头:接运营商数字中继光猫出口的母头



RJ45接口:直连数字程控交换机E1板的RJ45接口

------------------------------------------------------------

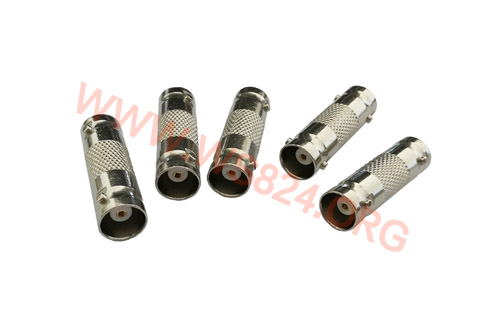

自环:

通过双母头直通,自环,检测运营商数字中继线路是否通

T1/E1数字中继接口中BNC的2M口转RJ48、RJ48
