国威电话交换机HB1930/HB1960 IPPBX上配置IMS SIP专线、VoIP 中继

国威电话交换机HB1930/HB1960 IPPBX上配置IMS SIP专线、VoIP 中继

备注:(4.2.0及以上版本)

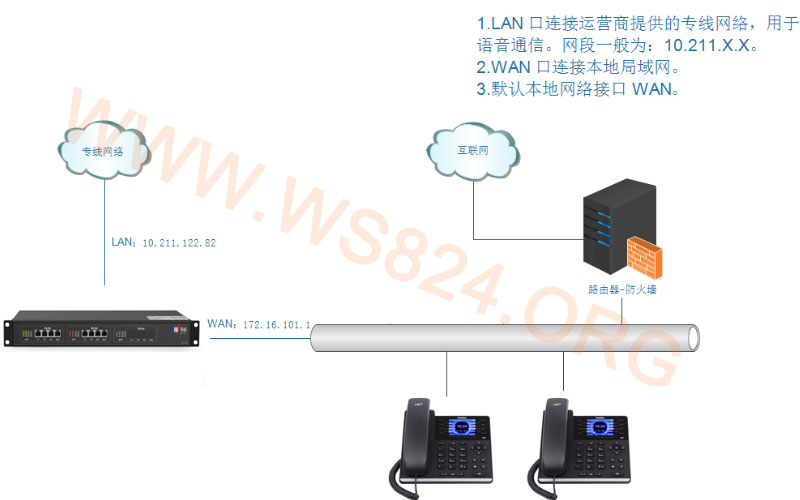

架构说明

---------------------------------------------------------

步骤一、网络配置

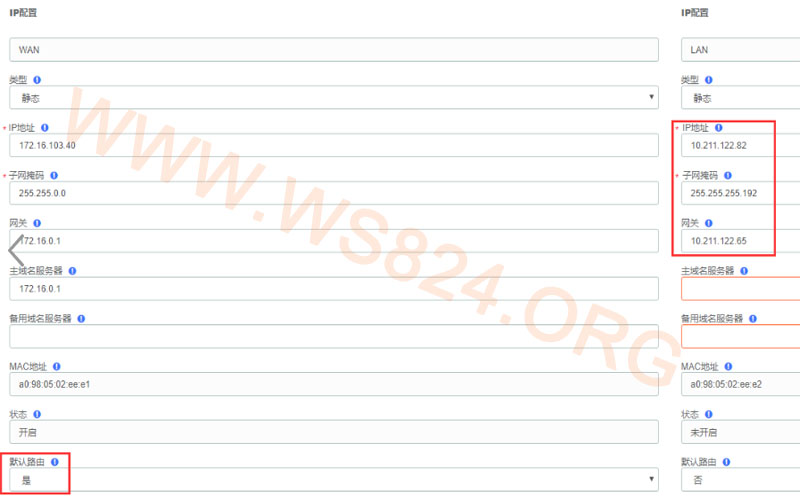

登录国威电话交换机HB1930/HB1960网页界面,进入系统 > 网络 > 网络参数。

在工作模式下拉框中,选择双网卡。

在 WAN 区域配置本地网络。

在 LAN 区域配置运营商提供的网络。

选择 静态 IP 地址,填写如下网络信息:

IP 地址:填写运营商提供的 IP 地址。

子网掩码:填写运营商提供的子网掩码。

网关:填写运营商提供的网关地址。

默认路由:WAN口默认路由选择是。

---------------------------------------------------------

步骤二、注册 VoIP 中继 (IMS)

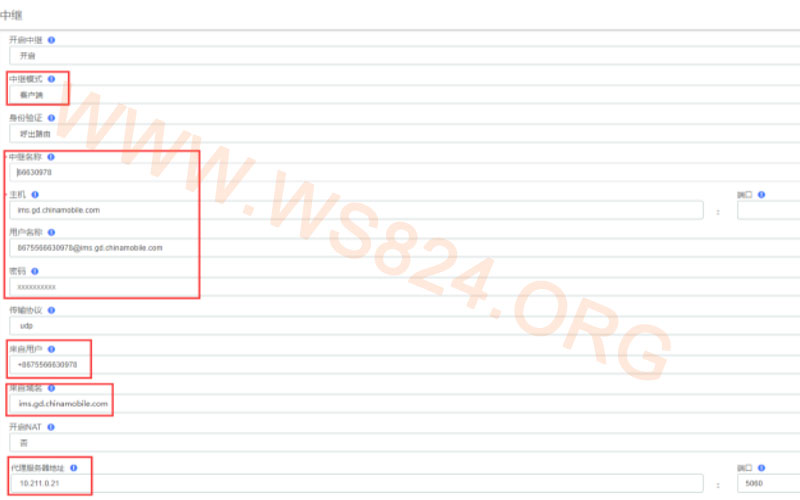

HB1930/HB1960进入 PBX > 中继,点击 添加。

在 中继模式 下拉列表中,选择客户端。

在 中继名称 栏填写中继名称。

根据运营商提供的信息,完成下列配置:

主机: 填写运营商提供的 IP 地址或域名。

用户名称:填写运营商的中继注册名称。

密码:填写与用户名匹配的密码 。

来自用户:填写运营商的中继认证名称 。

代理服务器地址:填写运营商提供的代理服务器地址

---------------------------------------------------------

步骤三、静态路由设置

静态路由配置

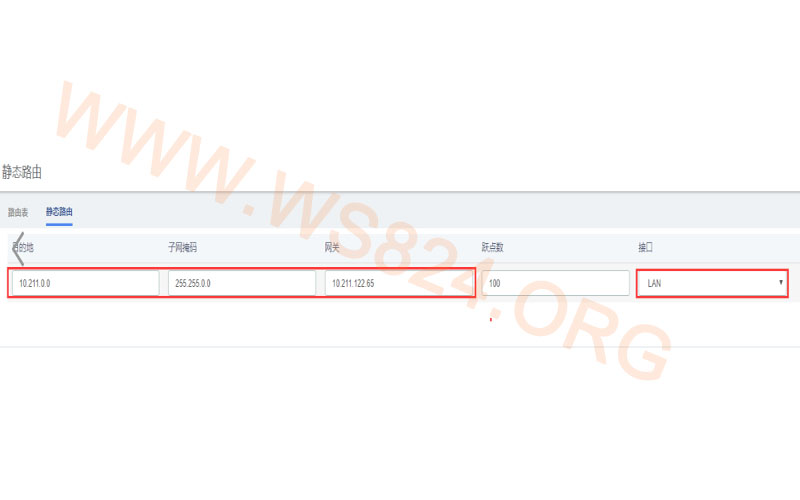

前往HB1930/HB1960 系统 > 网络 > 静态路由 > 静态路由,点击 添加。

填写路由信息如下图所示

IP地址和子网掩码计算器可以参考链接:https://www.sojson.com/convert/subnetmask.html

如果web添加失败,通过ssh添加静态路由命令:route add -net 10.211.0.0 netmask 255.255.0.0 gw 10.211.122.65 metric 0 dev eth1      注: 10.211.122.65为LAN口gateway

通过 traceroute 10.211.0.21 命令查看是否从LAN口出局

---------------------------------------------------------

步骤四、通话设置

通话设置

注册SIP分机

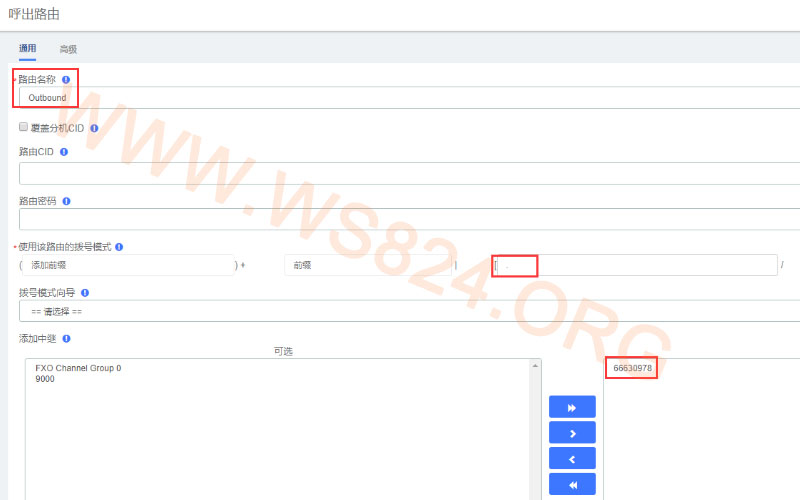

前往国威HB1930/HB1960 pbx > 呼叫控制 > 呼出路由,点击 添加

呼出中继选择IMS SIP中继,如下图所示

点击保存,应用

---------------------------------------------------------

常用案例

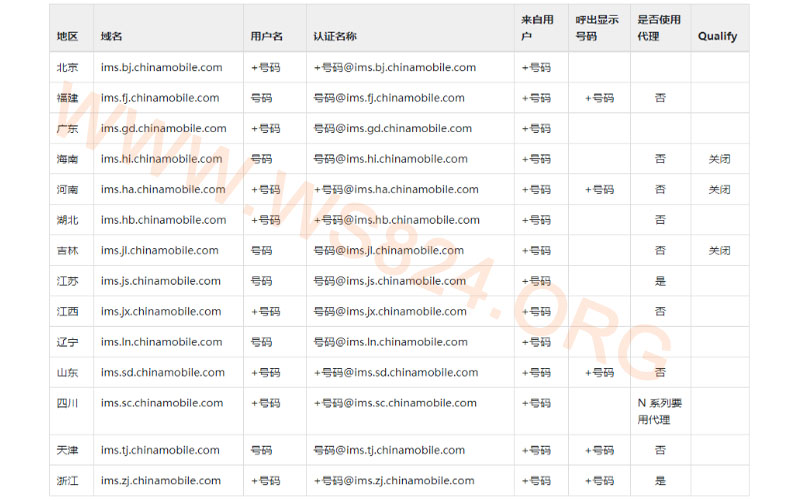

每个省(直辖市)配置方式略有不同,不同省、市配置如下表所示:

 注: 表中 号码 指 86 区号号码,如 86865925503301。海南省主叫在 contact 上,且主叫携带 +86。
