数字程控调度机D3

产品概括

　　 数字程控调度机完全融合数字交换机、汇接机的功能，是***一代程控调度系统，系统设计在技术创新上独具优势，是信息产业部新一代具有完全自主知识产权的优选机型;具备超强的外线调度及汇接功能；同时兼备各种十分强大的宾馆管理和商务办公功能，为IP 网、宾馆、写字楼、校院网、工矿企业、机关事业单位及部队、公安、电力、煤矿、石化、铁路、银行等专网系统提供各种电话管理、调度管理应用解决方案，也可作为各运营商的端局或接入设备使用，是用户单位改善通讯条件、提高工作效率、控制话费支出、实行办公智能化的理想设备！　

数字程控调度机

3U标准机框丨单框***128线

　　系统硬件特色描述

　　 系统硬件采用超大规模通信专用芯片，专用DSP数字信号处理芯片，FPGA可编程逻辑芯片等，确保了系统的低功耗、***率、长寿命，高可靠; 并且做到公共单元全部热备份，无缝隙切换工作;所有单元板全部支持热插拔; 系统硬件监测功能，不可用或故障时自动隔离功能;重要中继路由可采用主备工作模式;系统采用三级防雷击保护，并全部通过K20抗雷击测试，完全能够满足重雷区环境的特殊要求。

　　1. 热插拨，混插

　　2. 主板热备份

　　3. 二次电源热备份

　　4. 单元板故障检测并自动隔离

　　5. 中继迂回路由，冗余备份

　　6. 低功耗

　　7. 可升级

　　8. 可扩展强

　　9. 用户端口和通信端口全部K20防雷击

　　10. 系统启动时间快，为3-5秒

　　11. 全部板卡工作状态和告警指示

　部分单元板介绍

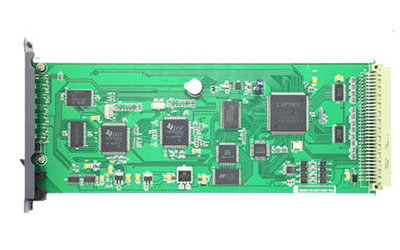

　MCU主板

　➤DSP数字信号处理 · FPGA可编程逻辑芯片

　➤语音处理 · 防浪涌设计

　➤超大规模通信专用芯片 · 通讯电路

　➤大容量Flash数据存储 · 热拔插设计

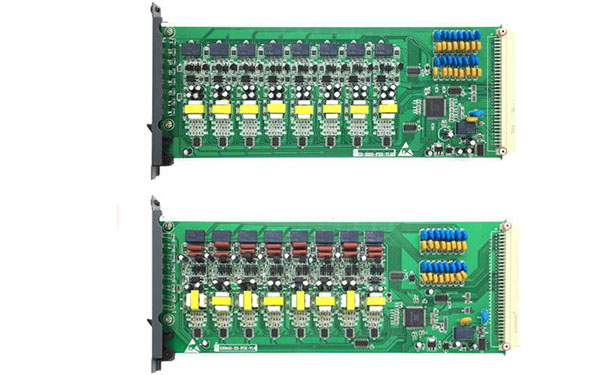

FXS用户板 & FXO环路中继板

　FXS用户板 & FXO环路中继板

　➤端口防雷设计 · FPGA可编程逻辑芯片

　➤高质量语音通道设计

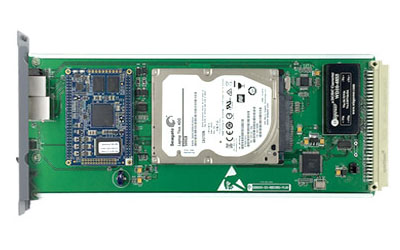

　REC-HDD录音板

　➤硬盘存储 · 500G可存15000小时左右

　➤全通道录音 · 开机自动录音

　➤Web端网页查询管理 · 多条件查询

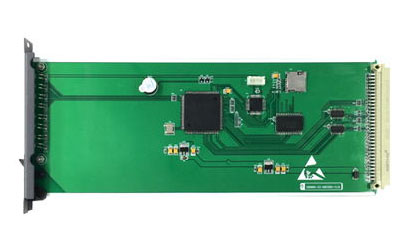

　REC-TF录音板

　➤TF卡存储 · 适用小门数机型

　➤全通道录音 · 开机自动录音

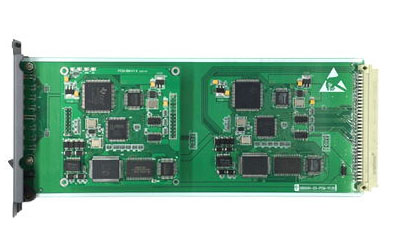

　PCM 信令板 & 数字中继板

　　系统标准技术指标

　　本系统遵照***电信联盟（ITU-T）的规范和标准，符合国际电报电话委员会（CCITT） G.712、G.732号建议书，符合***YD/344-90 《自动用户调度机进网要求》，GB/T 5443-1985 《电话自动交换网铃流和信号音技术指标测试方法》， GB/T 5444-1985 《电话自动交换网用户信号技术指标测试方法》，GB/T 14381-1993 《程控数字用户自动电话调度机通用技术条件》;

　　技术指标

　　数字制式：数字时分A率2.048Mb/s PCM系统

　　交换网络：内外线2048×2048无阻塞单T网络接口

　　提供两个标准的RS232串口

　　传输特性： 分机—分机 2～7dB / 分机—中继 2～7dB

　　拨号方式：脉冲、音频

　　脉冲接收：脉冲速度8～14脉冲/秒，脉冲断续比（1.3～2.5）：1，脉冲位间隔≤350ms；

　　脉冲转送：脉冲速度10±1脉冲/秒，脉冲断续比（1.6 ±0.2）：1；

　　中继用户二次拨号：脉冲速度10～12脉冲/秒，加速度《10%。

　　话务量：用户0.2Erl 中继0.7Erl

　　呼损率：本局＜1% 出局＜0.5%

　　对地不平衡度：300～600Hz≥40dB 600～3400Hz≥46dB

　　用户馈电电流≥18mA 环路电阻R≤1KΩ

　　绝缘电阻R≥20KΩ 线间电容C≤0.5µF

　　电源杂音≤2.4mV

　　供电电源：AC：220V±20% 50Hz±2Hz / DC：48V

　　外接：48V 20～100AH蓄电池

　　功耗： 50W～1000W （视系统配置而定）

　　使用环境：温度0～36℃ 相对湿度35%～75%
