WS824-开关电源板

更新时间:2019-05-15 15:24 阅读次数:824164 编辑:国威WS824

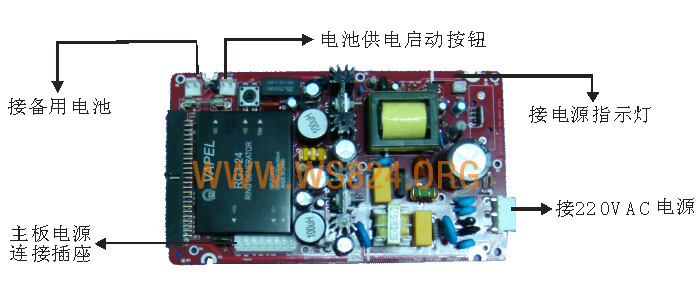

WS824(5D) -DC电源板


WS824(5D) -DC电源板


说明:
WS824(5D) -DC电源板由市电220/110VAC输入,经电压转换电路转化为四组电压输出分别为:+30V、RS、-5V、+5V。电池充电采用250V/5A的保险管作为充电保护。

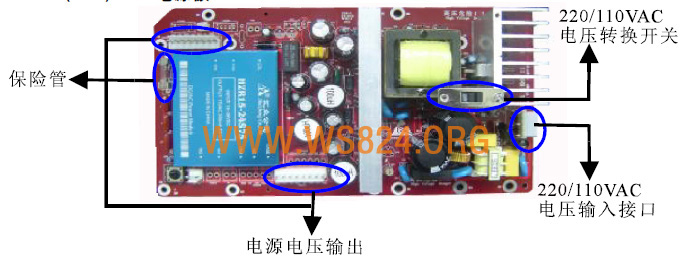

WS824(10D)型增强型DC电源板



WS824(10D)型增强型DC电源板



说明:
WS824(10D) 型增强型P04电源板由市电220VAC输入,经电压转换电路转化为四组电压输出分别为:+30V、RS、-5V、+5V。电池充电采用250V/1A的保险管作为充电保护。

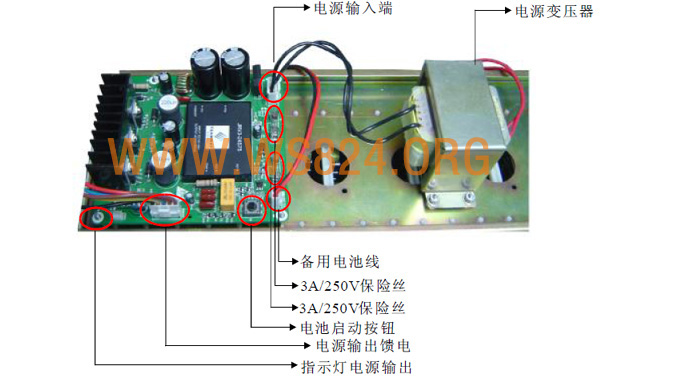

WS824(5)A DC电源板


WS824(5)A DC电源板



说明:a 、备用电池线输入为24VDC,红色为正,黑色为负;
b、电池启动按钮(停电状态下安装电池后按此按钮启动);
c、变压器输入220VAC±10% ,50-60Hz ,输出一组电压为24VAC;
d、电源输出电压为5组线,黑色接地,黄色为75VAC,蓝色为5VDC,红色为12VDC
,棕色28VDC。

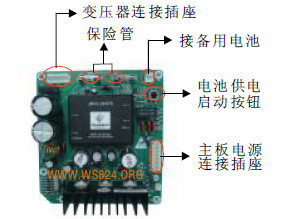

WS824(10D) DC电源板


WS824(10D) DC电源板



参数:
输入: +20VDC 至+33VDC
输出1:+ 30VDC(随输入电压变化)
输出2:-5VDC/1A
输出3:+5VDC/2A
输出4:+75VA/ 25HZ ± 1HZ/ 130mA

备用电池充电电压:27.1VDC/1A (保险管对输入过流或极性接反保护)
