ws824主控板

更新时间:2019-05-15 15:15 阅读次数:824194 编辑:国威WS824

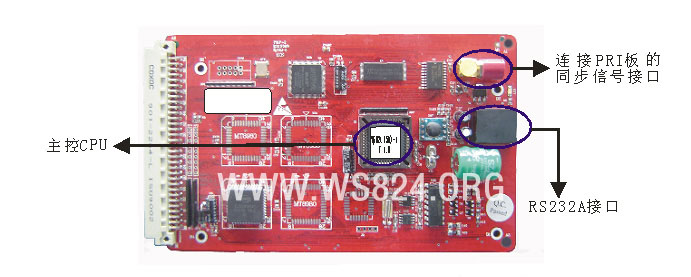

 WS824(5D)-1型主控板
WS824(5D)-1型主控板

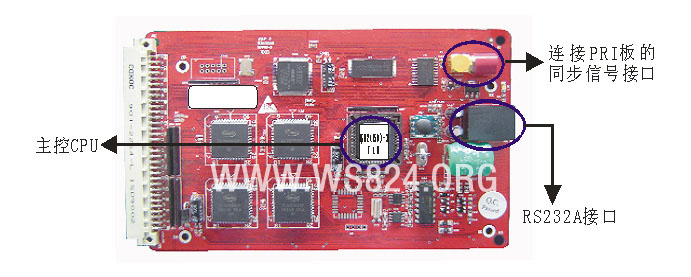

WS824(5D)-2型主控板
 WS824(5D)-2型主控板

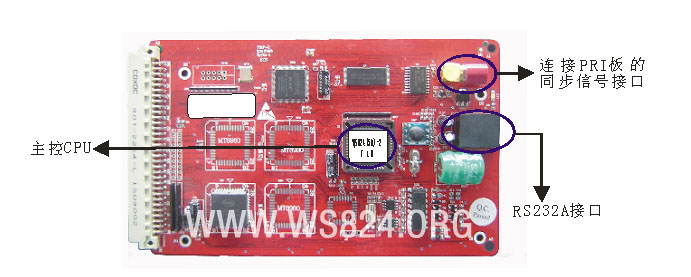

WS824(5D)-3型主控板
WS824(5D)-3型主控板
说明:
A、语音报号(提供语音报分机号、 报物理端口号,传呼提示音);
B、1个R232接口(接电脑,采用国威小型呼叫中心软件);
C、支持80部专用话机。
D、具有3路DTMF发码器(用于外线发码)和2路FSK发码(用于内线来电显发码)。

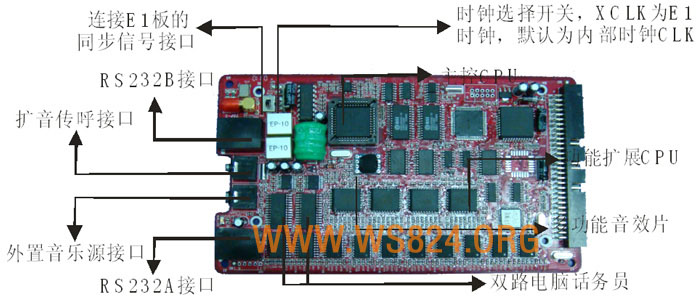

WS824(10D)型增强型主控板
WS824(10D)型增强型主控板
说明:
A、语音报号(提供语音报分机号、 报物理端口号,传呼提示音);
B、2个R232接口(RS232A接国威小型呼叫中心软件,R232B接酒店管理软件);
C、支持80部专用话机。
D、具有2路DTMF发码器(用于外线发码)和1路FSK发码(用于内线来电显发码)。

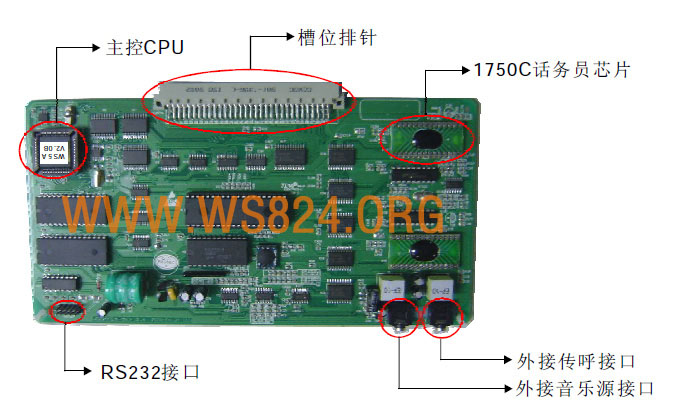

ws824(5A)主控板
ws824(5A)主控板
说明:
a 、232计费输出10针排线1脚接排线红线端;
b、外接传呼插孔可接功放或有源音箱信号输入端;
c、主控CPU版本为WS5AVX.0A/B(X为版本号),电脑话务员芯片为1750C;
d、槽位排针插至主机主控槽位;








WS824(10D)主控板
WS824(10D)主控板
说明:
4条外线均具有一路专用来电显示检测芯片,可实现FSK、DTMF双制式来电显示,来电译码灵敏度为01至40DB且噪声小于20DB(外线来电信号需达到国家标准才能准确检测)。另外还具有忙音检测功能、极性翻转检测功能、中继断电检测功能、双音频译码功能、增益编程调节功能;

4路停电直通:分别为外线1直通分机16,外线2直通分机15,外线3直通分机14,外线4直通分机13;

内线拨号音为350Hz&440Hz双音频,双路DTMF发码器供专用话机外线呼出和其它需要DTMF发码的地方;内线来电显示制式采用FSK制式,内置音乐源提供内、外线转接保留音乐;每路分机共用主板上的八个双音频译码器,采用全数字交换芯片,通话无阻塞。

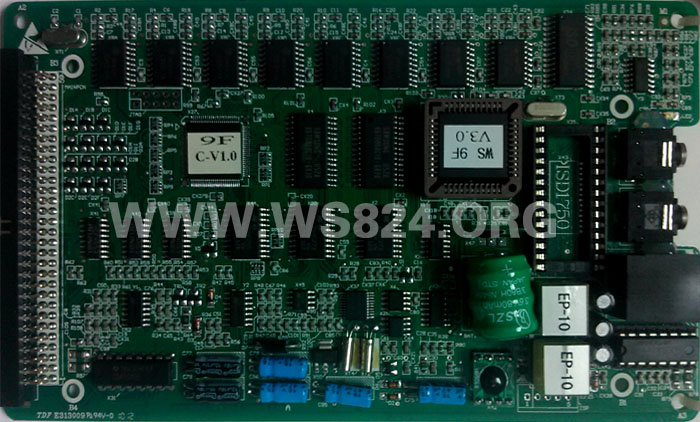

WS824(9)F主控板

WS824(9)F主控板

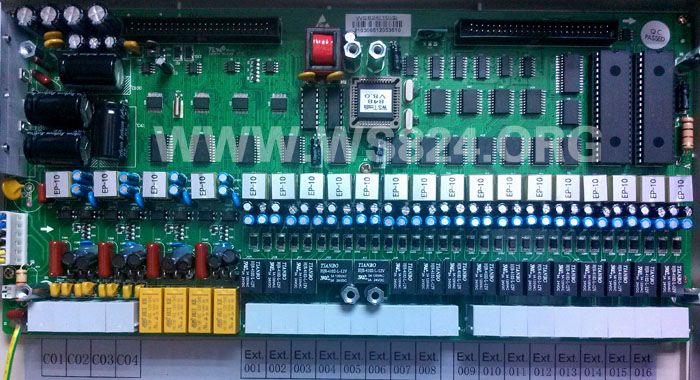

WS824(10)主控板
WS824(10)主控板

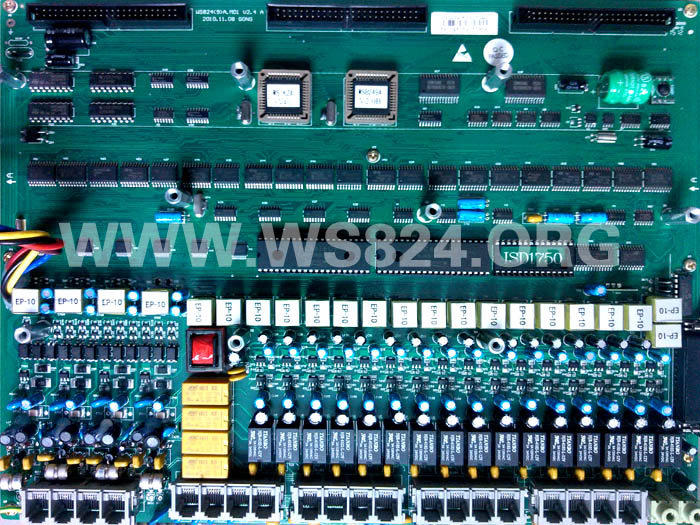

WS824(9)A主控板


国威WS824(9)A主控板
