国威WS824-NSN9000i产品应用-异地组网

国威WS824-NSN9000i异地组网

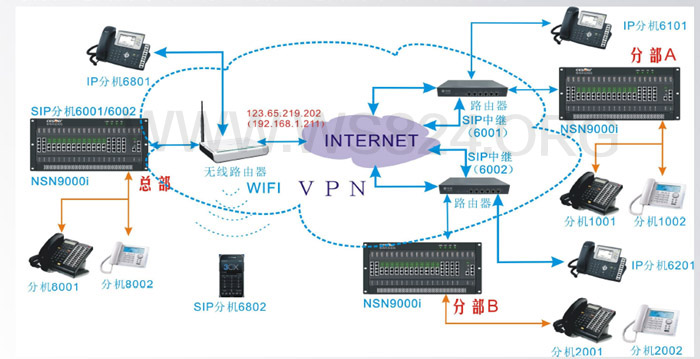

> 实际应用中,存在总部及多个分部之间进行通讯个案较多,如何能既省去外线号码转接的麻烦,直接找到对应联系人,又能节省长途或市话等费用的支出,异地组网的作用显得尤为突出。应用IP组网功能可便捷***地实现总部与分部之间的呼叫,分部与分部之间的呼叫。如图所示



> 如图可以看到通过IP进行组网时,需要分别对各个站点进行单独的设置,而分部是通过由总部分配的SIP帐号作为SIP中继实现与总部之间的通讯,此时总部***有一个固定的公网IP地址作为服务器地址,如果没有只能通过域名DDNS(前面已介绍)和VPN组网方式(VPN路由器设置、租赁相关网络资源或购买VPN服务器)进行。而对于号码资源建议要有统一规划,各站点之间的分

机字头及IP分机字头***不要重复。详尽设置步骤如下:

> 总部的国威ip交换机相关设置:

交换机方面的设置:包括VOIP通道数及远程分机号码样板

IPPBX方面的设置:SIP用户、呼出规则、拨号计划及网络

> 分部A的国威ip交换机相关设置:

交换机方面的设置:包括VOIP通道数及远程分机号码样板

IPPBX方面的设置:中继线、呼入规则、SIP用户、呼出规则、拨号计划

> 分部B的国威ip交换机相关设置:

交换机方面的设置:包括VOIP通道数及远程分机号码样板

IPPBX方面的设置:中继线、呼入规则、SIP用户、呼出规则、拨号计划

> 总部的国威ip交换机相关设置:

> 交换机方面的设置:包括VOIP通道数及远程分机号码样板

VOIP通道数:

根据目前主控板上IP模块的情况而定的,正常来说总部同时需要跟多个分部之间进行通讯,故一般会带有主模块和扩展模块,此时的通道数为28,则在系统编程08项08小项的优惠率栏输入28;

远程分机号码样板:

即各分机使用的号码样式,如图分部A的号码为61和1开头的四位数号码,而分部B的号码为62和2开头的四位数号码,则在系统编程29项进行如下设置:

225-6***- -0(远程IP分机号码样式)

226-1***- -0(分部A座机分机号码样式)

227-2***- -0(分部B座机分机号码样式)

n IPPBX方面的设置:SIP用户、呼出规则、拨号计划及网络

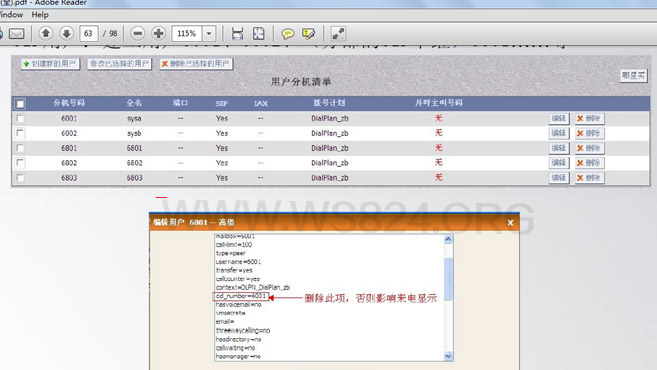

n SIP用户:建立用户6001、6002、(分部的SIP中继)6801……等另外作为SIP中继的用户,为了不影响来电显示需进入用户编辑右上角的“高级编辑” 中将”cid_number=XXXX”这一行删除,如图

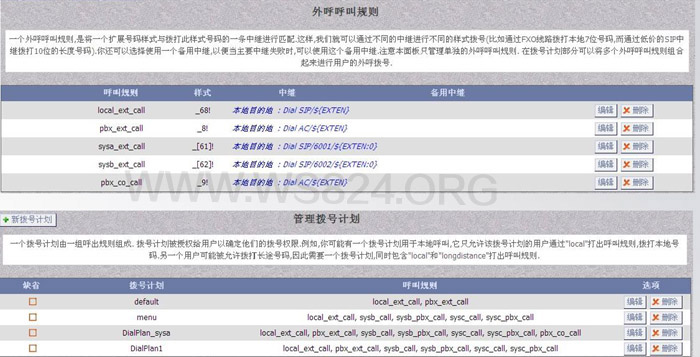

> 呼出规则及拨号计划

呼出规则:包括本地座机及IP分机呼叫规则、异地座机及IP分机呼叫规则

拨号计划:包括本地SIP用户的拨号计划DialPlan_zb及menu和default



> 呼出规则及拨号计划设置内容:

> 新建呼出规则:

local_ext_call _68! Dial(SIP/${EXTEN},30,rt) [本地IP分机呼叫]

pbx_ext_call _8! Dial(AC/${EXTEN},30,rt) [本地交换机分机呼叫]

pbx_co_call _9! Dial(AC/${EXTEN},30,rt) [利用交换机外线呼出]

sysa_call _61! Dial(SIP/6001/${EXTEN:0},30,rt) [呼叫分部A]

sysa_pbx_call _1! Dial(SIP/6001/${EXTEN:0},30,rt)

sysb_call _62! Dial(SIP/6002/${EXTEN:0},30,rt) [呼叫分部B]

sysb_pbx_call _2! Dial(SIP/6002/${EXTEN:0},30,rt)

> 建立拨号计划:

DialPlan_zb包括:

local_ext_call,pbx_ext_call,pbx_co_call,sysa_call,sysb_call,sysa_pbx_call,

sysb_pbx_call

menu包括:

local_ext_call,sysa_call,sysb_call,sysa_pbx_call,sysb_pbx_call

default包括:

local_ext_call,pbx_ext_call

> 分部A的相关设置:

> 交换机方面的设置:包括VOIP通道数及远程分机号码样板

VOIP通道数:

根据目前主控板上IP模块的情况而定的,正常来说分部同时只需要跟总部或某个分部之间进行通讯,故一般只有主模块,此时的通道数为4,则在系统编程08项08小项的优惠率栏输入04;

远程分机号码样板:

即各分机使用的号码样式,如图总部的号码为68和8开头的四位数号码,而分部B的号码为62和2开头的四位数号码,则在系统编程29项进行如下设置:

225-6***- -0(远程IP分机号码样式)

226-8***- -0(分部A座机分机号码样式)

227-2***- -0(分部B座机分机号码样式)

> 国威IPPBX方面的设置:中继线、SIP用户、呼出规则、拨号计划及呼入规则

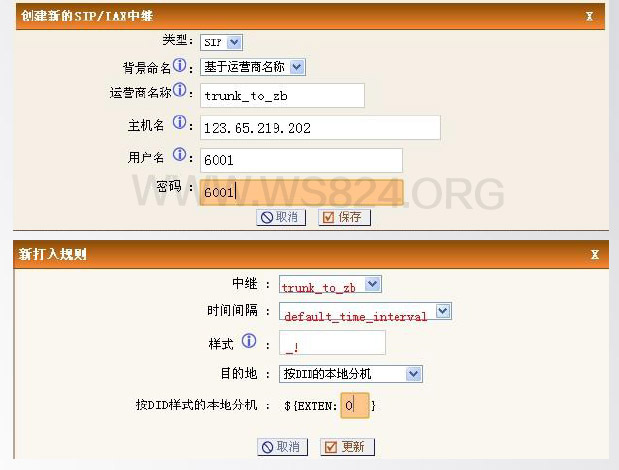

> 中继线:基于总部SIP用户6001建立中继线

> SIP用户:建立用户6101、6102 ……等

> 呼入规则:基于中继线建立,用于总部及其它分部通过SIP中继呼入



> 呼出规则及拨号计划设置内容:

> 新建呼出规则:

local_ext_call _61! Dial(SIP/${EXTEN},30,rt) [本地IP分机呼叫]

pbx_ext_call _1! Dial(AC/${EXTEN},30,rt) [本地交换机分机呼叫]

syszb_call _68! Dial(SIP/trunk_to_zb/${EXTEN:0},30,rt) [呼叫总部IP分机]

sysb_call _62! Dial(SIP/trunk_to_zb/${EXTEN:0},30,rt) [呼叫分部B IP分机]

syszb_pbx_call _8! Dial(SIP/trunk_to_zb/${EXTEN:0},30,rt)[呼叫总部交换机分机]

sysb__pbx_call _2! Dial(SIP/trunk_to_zb/${EXTEN:0},30,rt)[呼叫分部B交换机分机]

> 建立拨号计划:

DialPlan_a包括:local_ext_call,pbx_ext_call,syszb_call,syszb_pbx_call,

sysb_call,sysb_pbx_call

menu包括:local_ext_call,syszb_call,syszb_pbx_call,sysb_call,sysb_pbx_call

default包括:local_ext_call,pbx_ext_call

说明:分部B的设置方法基本与分部A一致,只需将相关的SIP中继用户改为6002,对应的号码样版及呼出规则针对总部及分部A的内容更改即可。
