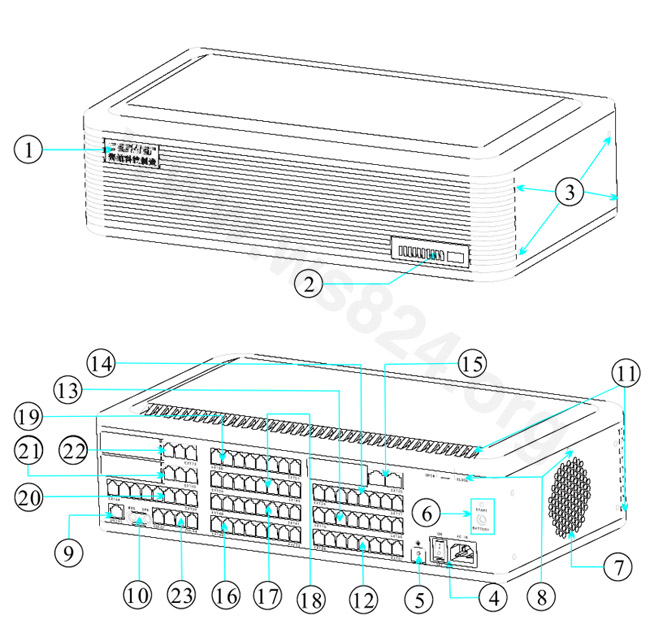

国威电话交换机ws824-9i整机满配结构说明

国威电话交换机ws824-9i整机满配结构说明

1国威电话交换机产品LOGO

2指示灯,CPU1 、CPU2 为系统状态指示灯,-5V 、+5V 、3.3V 、32V 及RS 为电源

指示灯

3机架螺丝孔位,左右侧各四个,可选择固定设备的正面或背面于机架上(固定机架

套件另购)

4电源开关及电源线插口

5接地端子

6备用电池接口(BATTERY )及启动按钮(START )

7温控散热风扇(选配,IP 功能板专用)

8面盖安装指示及面盖固定螺丝

9 RS232连接口(RJ45 插座),连接随机配赠的话务管理软件

10外接音乐源接口(MUS )及扩音传呼接口(SPK )

11散热孔

12分机端口EXT01-08 ,出厂默认分机号码为8001-8008 , EXT01-04为专用话机端口

13分机端口EXT09-16 ,出厂默认分机号码为8009-8016 ,当该位置选配008A板时,

EXT09-12为专用话机端口

14分机端口EXT17-24 ,出厂默认分机号码为8017-8024 ,当该位置选配008A板时,

EXT17-20为专用话机端口

15分机端口EXT25-32 ,出厂默认分机号码为8025-8032 ,当该位置选配IP 功能板时,

系统可实现IP 功能, LAN为IP 网络接口,RS232(IP) 为IP功能监控调试接口

16分机端口EXT33-40 ,出厂默认分机号码为8033-8040

17分机端口EXT41-48 ,出厂默认分机号码为8041-8048

18分机端口EXT49-56 ,出厂默认分机号码为8049-8056

19分机端口EXT57-64 ,出厂默认分机号码为8057-8064

20分机端口EXT65-72 ,出厂默认分机号码为8065-8072 ,该位置选配300L板时,为外

线端口COL05-07 (注:外线板与分机板内部安装槽位不同)

21外线端口COL05-07 ,若为第二层外线板,则应为外线端口COL08-10 ,该位置若为008C

板时,为分机端口EXT73-80 ,出厂默认分机号码为8073-8080

22外线端口COL08-10 ,若为***层外线板,则应为外线端口COL05-07 ,该位置若为008C

板时,为分机端口EXT81-88 ,出厂默认分机号码为8081-8088

23 国威IPPBX-ws824-9i外线端口COL01-04 ,安装时须按外线端口顺序接入
