国威WS848数字程控调度机技术指标

国威WS848数字程控调度机技术指标

(1) 应用标准

按照国际电信联盟(ITU-T)的规范和标准。

符合国际电报电话委员会(CCITT)G.712、G.732 号建议书。

符合***YD/T729-94《程控交换机进网检测方法》。

符合***GF002-9002.1《邮电部电话交换设备总技术规范书》。

符合***GF002-9002.4《邮电部电话交换机设备技术规范书》。

《程控用户交换机基本技术规范和进入市内电话网的要求》。

《TB10036-2000/J36-2000 铁路时分数字程控电话交换机工程设计规范》。

《GB3377-82 电话自动交换网多频记发器信号方式》。

《GB3379-82 电话自动交换网局间直流信号方式》。

《B3380-82 电话自动交换网铃流和信号音》。

《GB3971.2-83 电话自动交换网局间中继数字型线路信号方式》。

《GB/T14381-93 程控数字用户自动电话机通用技术条件》。

(2) 国威WS848数字程控调度机传输损耗

分机--分机2~7dB 分机--中继2~7dB

(3) 衰耗频率失真

300--400HZ -0.6~+2.0dB 400--2400HZ -0.6~+1.5dB

2400--3400HZ -0.6~+3.0dB

(4) 非线性失真

输入电平-40~+3.0dbm0 输出非线性变化范围≤0.5db

(5) 串音衰减>67dB

(6) 衡重杂音≤-67dBmp

(7) 非衡重杂音≤-40dBm0

(8) 话务量

用户0.2erL 中继0.7erL

(9) 呼损

本局< 1% 出局< 0.5%

(10) 对地不平衡度

300~600HZ ≥40dB 600~3400HZ ≥46dB

(11)数字中继(2.048Mbit/s)输入阻抗特性

2.5%~5%(51.2~102.4KHZ) 回损≥12dB

5%~100%(102.4~2048KHZ) 回损≥18dB

100%~150%(2048~3072KHZ)回损≥14dB

(12)国威WS848数字程控调度交换机数字中继(2.048Mbit/s)输出口标称指标

码型: HDB3 负载阻抗:75 欧电阻不平衡

脉冲峰值:2.37V(传号) 脉冲宽度:244ns

脉冲宽度中点正负幅度比:优于0.95-1.05

标准脉冲半幅正负宽度比:优于0.95-1.05

(13) 载波中继技术指标

输入输出阻抗:600Ω

线路信令电平与频率:出2600±5Hz -8±1dbm

入2600±15Hz -21~-1dbm

带内单频脉冲线路信令宽度:

脉冲150ms 间隔150ms 发送偏差30 ms 接收识别100 ms

脉冲600ms 间隔600ms 发送偏差120 ms 接收识别450 ms

接口类型:2 线或4 线话路记发器信令:DTMF MFC

(14) E/M 中继技术指标

输入输出阻抗:600Ω E/M 驱动电压与电流

输入E:10mA-30mA 300--3000Ω 输出M:40V 300-3000Ω

E/M 发M:正地负地浮地收E:主、被或各自供电

E/M 类型:单E 单M或双E 双M,2线或4 线话路

记发器信令:DTMF MFC

(15)国威WS848数字程控调度机电源杂音<2.4mV

(16)用户馈电电流>18mA 环路电阻<1KΩ

绝缘电阻>20KΩ 线间电容<0.5uF

(17)用户拨号方式:脉冲音频

①脉冲接收: 8-14 脉冲/秒断续比: (1.3--2.5):1

脉冲转送:9-12 脉冲/秒断续比: (1.6±0.2):1

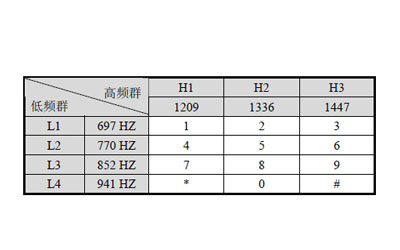

②音频接收时,接收频率如表

国威WS848数字程控调度机技术指标

③频偏:≤±2% 接收

≥±3% 不接收

④接收电平:单频接收电平范围-4dbm~-23dbm

双频电平差<6db

(18)回损: 300~500Hz > 14db

500~2000Hz > 18db

2000~3400Hz > 14db

(19)国威WS848数字程控调度机振铃信号:

频率25±2HZ,电压75V±20%(AC)

失真<10% 断续比4 秒:1 秒

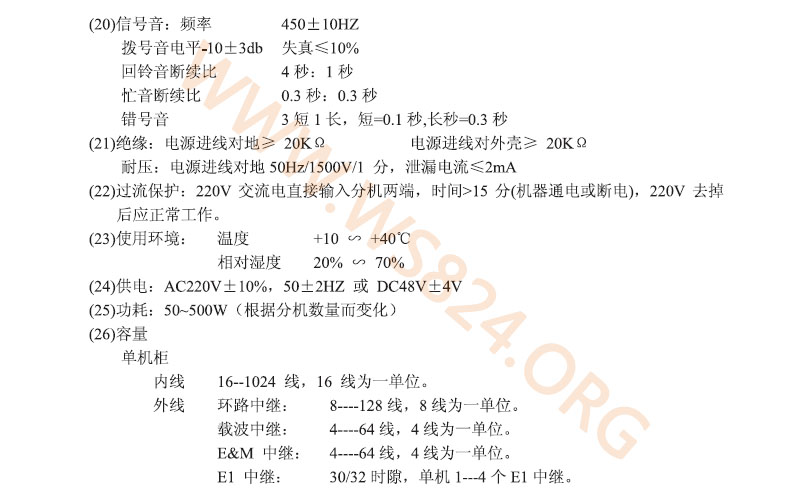

国威WS848数字程控调度机技术指标



国威WS848数字程控调度机技术指标
