国威WS848数字程控调度机结构、板卡、指示灯

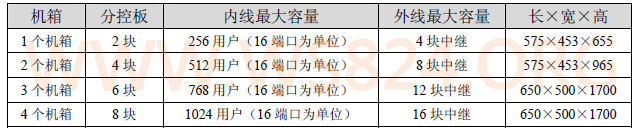

1)国威WS848数字程控调度交换机机箱:本机以分控板为单元模块,每一分控板控制128 用户,每层机箱可装两块分控板:

机箱分控板内线***容量外线***容量长×宽×高

1 个机箱2 块256 用户(16 端口为单位) 4 块中继575×453×655

2 个机箱4 块512 用户(16 端口为单位) 8 块中继575×453×965

3 个机箱6 块768 用户(16 端口为单位) 12 块中继650×500×1700

4 个机箱8 块1024 用户(16 端口为单位) 16 块中继650×500×1700

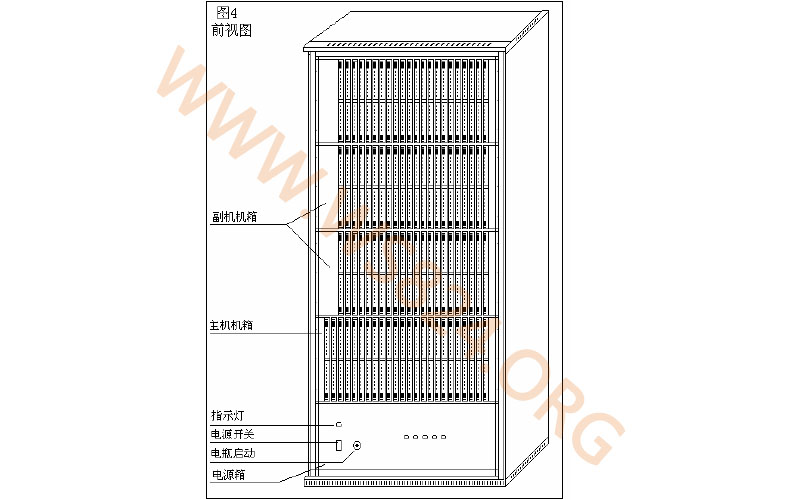

2)国威WS848数字程控调度交换机电源箱:电源箱位于机器***下层,有一次电源、电瓶充电电路、二次电源(或模块电源)三部分组成。220V 交流电经一次电源降压输出两路直流电压:48V 供给二次电源电路或模块电源,然后输出+5V、--5V、75V 等电压送给交换机;56V 供给电瓶充电用。

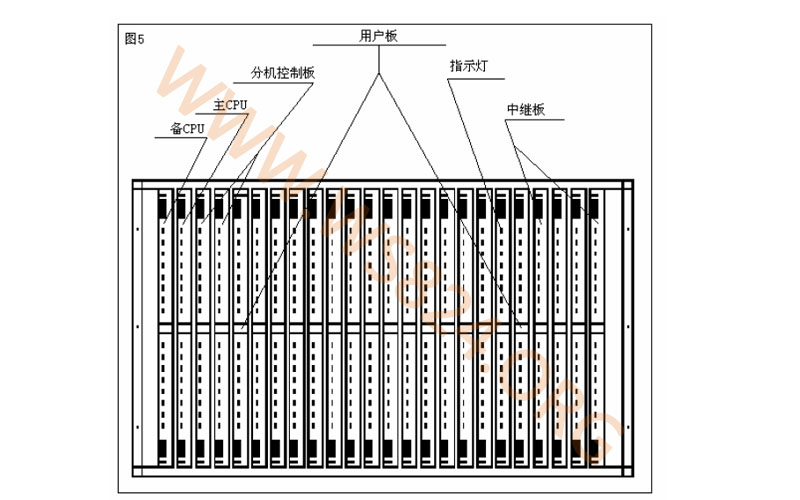

3)国威WS848数字程控调度机主机机箱:主机箱位于电源箱上边,是整机工作的控制中心。各种线路板排列如图5 所示。附机机箱:附机箱在主机箱上方,***多可装3 个附机箱,示门数大小而定。线路板除没有CPU 板,排列与主机箱一样。同种线路板规格相同,可任意互换。





CPU 主机板:在主机箱***左边两块,也可只用一块。主机板是协调分机控制板、中继板工作、PCM 交换中心,及储存工作参数、原始话单等;内部产生各种信号音源及语音电路,双音频转发器把收到的音频信号转发出去。外部跟电脑、话务台及其它系统联系工作。平时主板CPU 工作,开机、复位后一段时间,以及出现故障或人为设置备板才工作。

指示灯状态:

灯1:主板CPU 微机灯,没用户工作1 秒闪一次,有用户工作时频率加快,常亮或常暗为有故障。

灯8:工作指示灯,作为工作时才闪,待机(备用)状态时常暗。

灯9:音板微机指示灯,平时闪烁,当信号音源与双音频转发器故障时常亮或常暗。

灯10:音板工作指示灯,作为工作时才闪,待机(备用)状态时常暗。

灯16:PCM 时钟指示灯,平时闪烁,当PCM 时钟系统故障时常亮或常暗。

开关作用:

K2=OF、K3=ON 强制0 区程序工作,反之自动选(FLASH 主机板)。

K5=ON 禁止该主板工作运行。

K8=OF 外线铃流频率为标准25Hz, =ON 收外线铃流频率范围宽。



分机控制板:每层机箱根据门数可装2 块分控板;左边为***块,控制前8 块用户板;分控板控制用户的检测、振铃、双音频测码发号以及PCM 交换。

指示灯状态:

灯1--7:用户板工作指示,对应1-7 块用户板,当某用户板有分机提机时,对应的灯亮启。

灯8: 分控板微机指示灯,与对应的第8 块用户板共用,正常1 秒闪一次,有用户工作时闪烁频率加快。

开关作用:

K1: =ON 单片MT8980, =OF 多片MT8980。

K2: 收双音频号长有快慢之分:=ON 时为快(40MS),=OFF 为慢(大与70MS)。

K3: 分控板控制范围内,只要有一块为‘反极用户板’时,分控板上的K3 应置ON。

K4: OFF=8 路双音频接收器,ON=16 路双音频接收器。



普通用户板:每块用户板有16 用户,每个用户电路分为检测电路、振铃电路、来电显示电路、以及号码监测、PCM 编解码电路,在机箱内顺序从右到左。

用户板卡输出为16 线模拟信号,PBX 系统内部采用数字时隙交换, 用户之间话机摘机拨号、通话时,话机向PBX 系统用户端口发送300—3400HZ 模拟语音信号,系统用户端口电路接收后经音频变压器二四线变换,输入至编码解码器电路145567P转换成数字信号,然后由PBX 系统完成用户语音的PCM 交换和接续,数字PCM 信号接续到另一端用户电路时,编码解码器电路145567P 再将PCM 数字信号转换为模拟语音信号输送至用户话机端口。

用户板上共16 个灯,顺序从上到下分别指示16 门用户的提机与挂机。

灯亮:表示该用户话机摘机或处于通话状态。

灯暗:表示该用户话机挂机。



环路中继:每层机箱从右到左可装1-4 块板,每块板有8 条话路,每一话路一个PCM 编解码器。还有双音频转发电路、来电显示收号电路。

指示灯状态:

灯1-8:分别代表8 条话路,空闲灯暗,占用时灯亮。

灯9:FSK电路工作指示灯,空闲时0.5 秒/次闪烁,FSK收号电路工作时0.2 秒/次闪烁。

灯16: 中继微机指示灯,正常工作时0.5 秒/次闪烁。有中继占用时闪烁频率加快。



数字中继:本机可装1-4 块E1 接口,每个接口30/32 时隙。物理E1 接口板可装1-16块,每个接口8/30 时隙。阻抗75Ω(不对称),可改为120Ω对称接口,可选随路信令方式(中国一号、R2)或共路信令方式(NO.7、PRI),接口芯片采用MITEL 公司MH89790B,CPU 单独控制,总线交换,使其具有很高的可靠性。(详细介绍参阅第七章中继E1 接口及信令)。



E/M 中继:E&M 中继接口是国际上广泛采用的一种中继接口类型,其信令通道包括发信令的M 线(源于trAnsMit 或Mouth)和收信令的E 线(源于rEcEivE 或EAr),即通过与话音分开的信令通道E 线和M 线实现PBX 系统与传输设备之间信令转换的一种信令方式。2 线E&M 指音频接口即业务承载通道采用2 线方式,收发在一对平衡线上;4 线E&M 指音频接口采用4 线方式,收发分开,各占用一对平衡线。两种方式简称为2/4 线E&M 中继接口或2/4 E&M 接口。本系统的E&M 接口板提供4 路2/4线E&M 接口,每路支持2/4 线音频通道,并提供2 根E 信令线和2 根M 信令线,可根据实际应用设置为单E 线M 线或双E 线M 线,支持DTMF 信令或MFC 信令。





指示灯状态:

灯1:第1 话路空闲时2 秒闪一次,出局占用时灯暗同时灯5 闪烁,入局时快闪。

灯2:第2 话路空闲时2 秒闪一次,出局占用时灯暗同时灯6 闪烁,入局时快闪。

灯3:第3 话路空闲时2 秒闪一次,出局占用时灯暗同时灯7 闪烁,入局时快闪。

灯4:第4 话路空闲时2 秒闪一次,出局占用时灯暗同时灯7 闪烁,入局时快闪。

灯5:平时灯暗,第1 话路出局时闪烁。

灯6:平时灯暗,第2 话路出局时闪烁。

灯7:平时灯暗,第3 话路出局时闪烁。

灯8:慢闪烁为微机指示,快闪为第4 话路出局指示。

DIP 开关作用:

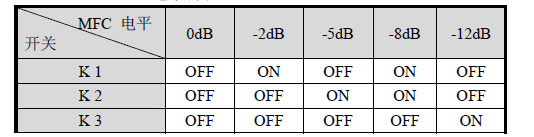

K1、K2、K3:MFC 电平调节。

K4: =ON (MFC 信令);=OFF (DTMF 信令)。

K5: =ON(2E、2M 线输出); OFF(1E、1M 线输出)。

K6: =ON (双应答);=OFF(单应答)。

K7:备用。

K8:备用。



载波中继:每块板四条话路,兼容2 线或4 线,DTMF 或MFC 发号方式。每块板包括4 路双音频收发器或两个多频收发器,以及4 组2600HZ 发生电路,有收发器自检功能以及2600HZ 测试功能。

灯1:第1 话路入局指示。灯2:第2 话路入局指示。

灯3:第3 话路入局指示。灯4:第4 话路入局指示。

灯5:第1 话路出局指示。灯6:第2 话路出局指示。

灯7:第3 话路出局指示。灯8:第4 话路出局指示。

灯9:载波板微机指示灯,以0.5 秒每次闪烁。

载波板开关作用:

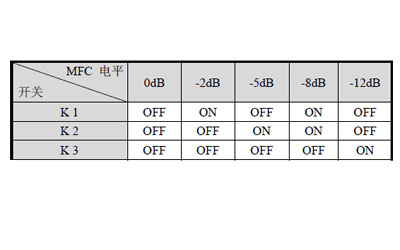

K1、K2、K3:MFC 电平调节。



K4:=ON 使用MFC 信令;=OFF 使用DTMF 信令。

K5:2600Hz 话音保护开关,=OF 为不保护,=ON 保护状态。

K6:备用。

K7:2600Hz 测试,=ON 接口2600Hz 脉冲电平长发。

K8:备用。

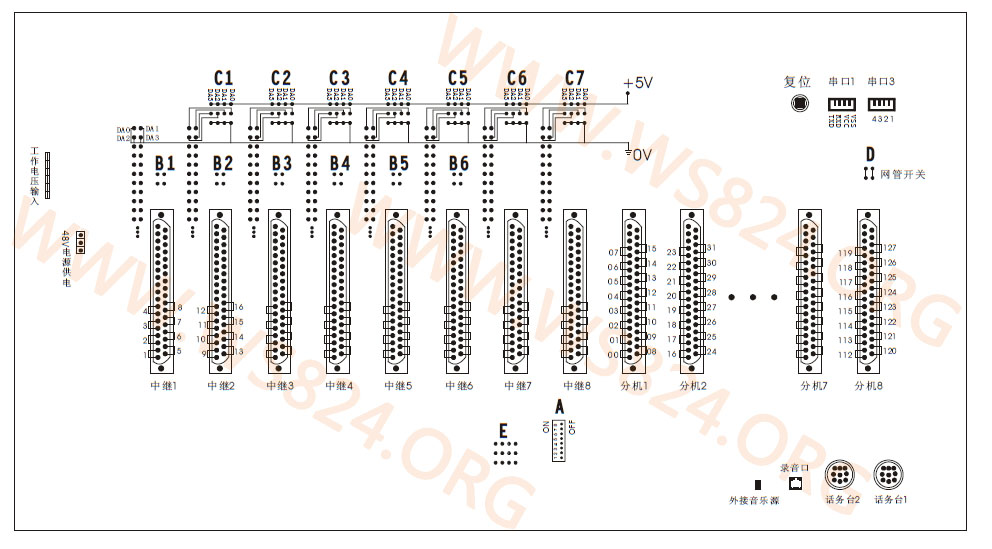

国威WS848数字程控调度机总线板:每一层都有一块总线板,各种板靠总线板提供工作电压和连接,各层总线板都不一样。根据外线板的类型改动总线板的中继地址,下面以主机层为例:

A:8 位开关。

K1、K2:外部时钟线,2M(第1 块板)外同步时置ON。

K3、K4:第二个PCM 到第2 块板时置ON。

K5、K6:第三个PCM 到第3 块板时置ON。

K7、K8:第四个PCM 到第4 块板时置ON。



第1 个PCM 缺省为到第1 块中继板。

B:与后面一块中继板共用一个PCM 时,横向短路。

C:4 个短路环,连接0V 或5V 的不同,中继板地址随之改变。

从左到右分别对应中继板的DA3、DA2、DA1、DA0;

接地为0、接5V 为1

第1 块中继板缺省为0000

C1--第2 块中继板;C2--第3 块中继板;C3--第4 块中继板;……C7--第8 块中继板

D:用半***连接进行远端管理时上下短路

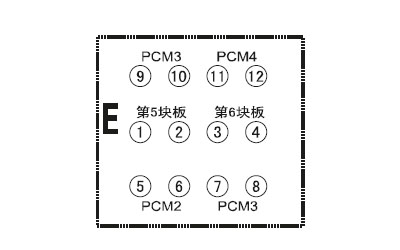

E:4 个短路环,①②代表第5、③④代表第6 块中继板使用第几个PCM

A、B、C、E 随中继板配置不同而改变:

4 块2M 板:

A:K3-K8 全=ON

B1、B2、B3、B4 全=OF;B5--B6 不用

C1=0100、C2=1000、C3=1100;C4--C7 不用

E:不用

8 块板全是环路:

A:K1-K8 全=OF

E:①接⑤、②接⑥

B1--B3,B5、B6 全=ON;B4=OF

C1=0001、C2=0010、C3=0011、C4=0100、C5=0101、C6=0110、C7=0111

第1 块是2M,其它是环路:

A:K3-K4=ON、K5-K8=OF

E:①接⑨、②接⑩

B1=OF,B2、B3=ON,B5、B6=ON,B4=OF

C1=0101、C2=0110、C3=0111、C4=1000、C5=1001、C6=1010、C7=1011

国威WS848数字程控调度机注:1 个PCM 有4 个环路中继地址,2M 单独占用1 个PCM

E/M、载波、磁石、无线接入、VOIP 同环路中继改动方法一样
