IP电话交换机国威HB100/HB200/HB300/HB3000安装配置说明

IP电话交换机国威HB100/HB200/HB300/HB3000安装配置说明

  1. 登录前准备

IP电话交换机国威HB100/HB200/HB300安装配置说明

①网线直连IP PBX LAN口和电脑网口。

②IP PBX LAN口默认IP 192.168.100.1,并已开启DHCP server模式。

③电脑设置为自动获取IP地址,将从IP PBX获得自动分配的IP 192.168.1.X。

④通过浏览器访问IP PBX LAN口默认IP,将打开IP PBX登录窗口。

如更改过IP PBX LAN口地址,打开本地连接查看默认网关地址(如下图),默认网关地址就是IP PBX LAN口地址。

2. 登录

打开电脑浏览器,在地址栏输入http://192.168.100.1

“192.168.100.1” 为PBX LAN口的出厂默认IP

首次登录时输入系统默认管理员的用户名“admin”,密码“admin”

注意:

1.管理员有浏览和修改所有配置参数的权限,并可修改登录密码。

2.操作员有浏览和修改部分配置参数的权限。

3.为了安全,首次登录后,请立即修改管理员与操作员密码。

3. 网络参数配置

IP电话交换机国威HB100/HB200/HB300安装配置说明

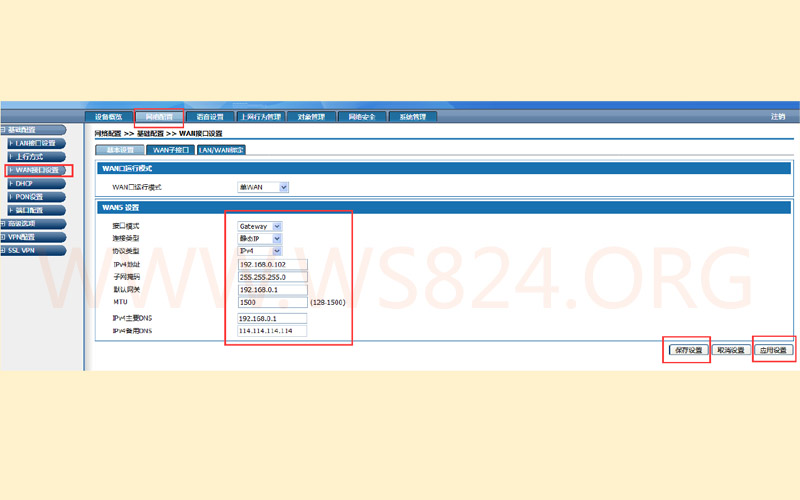

①路径:网络设置 》WAN接口设置 》基本设置。

②选择静态IP , 协议类型为“IPv4”,填写IP地址﹑子网掩码﹑默认网关和IPv4 DNS 服务器地址,用户需手动设置这些选项。MTU可不设置,系统有默认值。

③保存设置 》 应用设置。

④将IP PBX WAN口连接至网络交换机,后续可通过WAN口登录IP PBX。

4. SIP分机配置

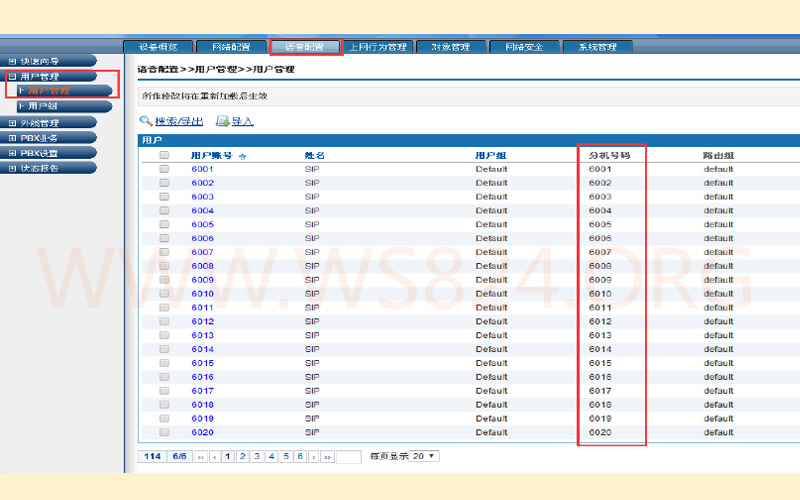

①路径:语音配置 》用户管理。

②模拟分机号码为8XXX,SIP分机号码为6XXX。

③默认SIP注册账号与分机号码相同,注册密码统一为:Aa111111。

注意:为了安全,SIP注册密码修改尽量复杂。

5. 模拟中继设置

IP电话交换机国威HB100/HB200/HB300安装配置说明

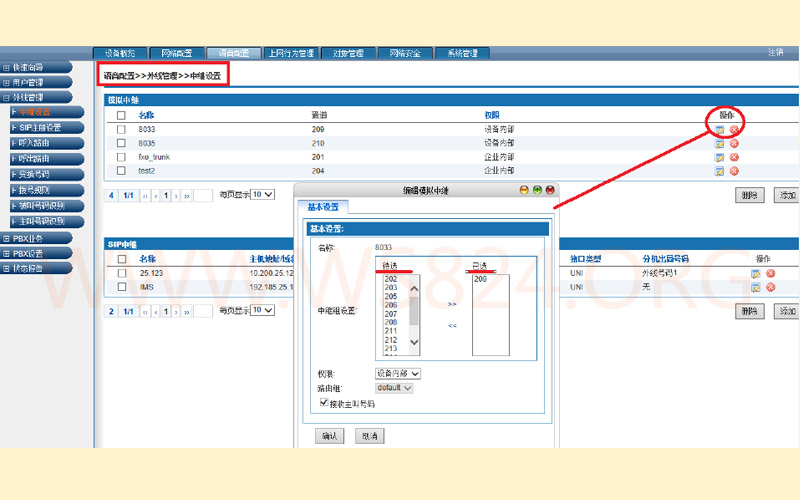

①路径:语音配置 》外线管理》中继设置。

②点击操作 打开 编辑模拟中继 窗口,将已插外线的FXO通道放在已选区域,未插外线的FXO通道放在待选区域。

因已选FXO端口将轮流出局,请确保所有未插外线的FXO端口已放在待选区域,否则出局会接到空FXO端口。

6. SIP分机UDP端口

IP电话交换机国威HB100/HB200/HB300安装配置说明

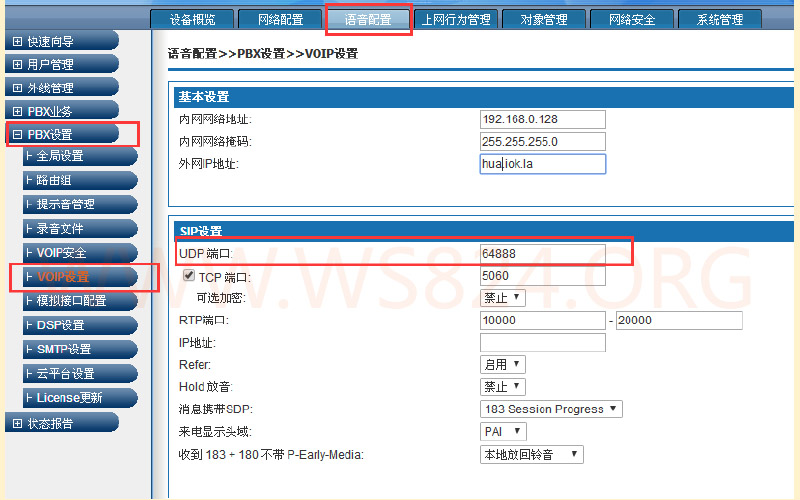

①路径:语音配置 》PBX设置 》VOIP设置。

②系统默认UDP接收端口64888,可根据实际需求修改。

注意:若设备置于互联网上,建议不使用5060端口,统一改成64888端口,降低设备被扫描定位攻击风险。

7. SIP分机注册状态查看

IP电话交换机国威HB100/HB200/HB300安装配置说明

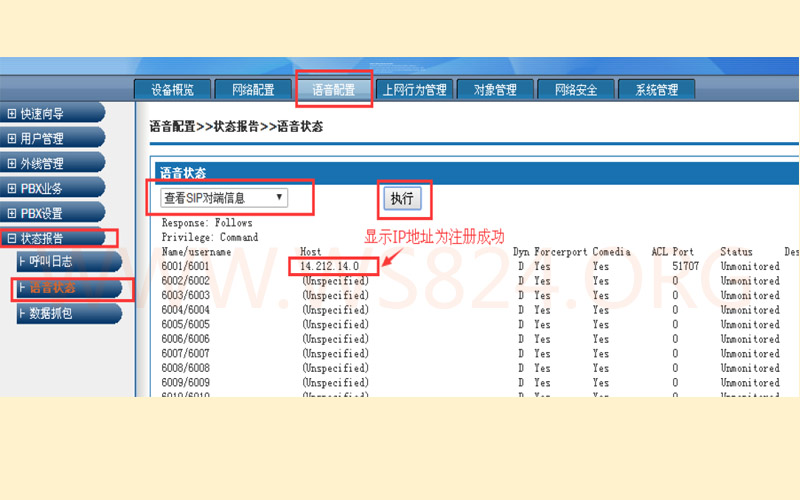

①路径:语音配置 》状态报告 》语音状态 》查看SIP对端信息 》执行。

②如6001账号显示IP地址表示IP话机注册成功。

8. 呼入路由配置

IP电话交换机国威HB100/HB200/HB300安装配置说明

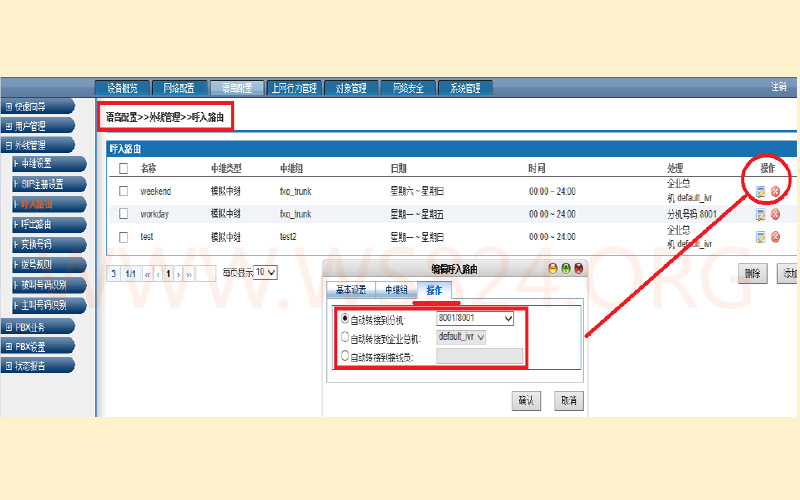

①路径:语音配置 》外线管理 》 呼入路由。

②点击操作 打开 编辑呼入路由 窗口,再点击 操作,可选择呼入操作方式。

9. 呼出路由配置

IP电话交换机国威HB100/HB200/HB300安装配置说明

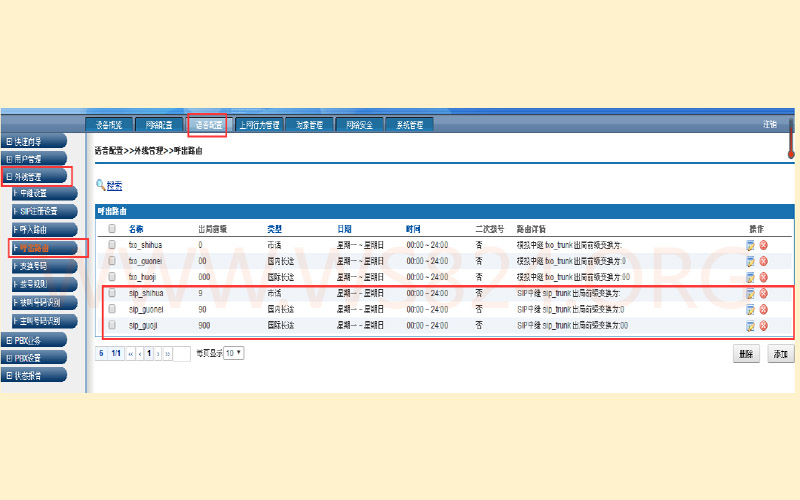

①路径:语音配置 》外线管理 》 呼出路由。

②系统默认模拟中继 fxo_shihua,出局前缀 “ 0 ”。

③系统默认SIP中继 sip_shihua,出局前缀 “ 9 ”。

④点击 操作 可修改呼出路由。


IP电话交换机国威HB100/HB200/HB300/HB3000安装配置说明
