HB8000 融合通信设备是国威致力研发的新一代IPPBX电话交换机，采用“IP&TDM+LOT”设计理念，可支持VoIP 宽带协议和窄带信令，适用于任何一种NGN/VoIP语音组网，而且还支持行业级的光网络数据交换功能，兼容适配如FE/GE、E1、串口等各种接口，帮助客户节省了多套设备的费用投入，满足了客户在行业应用中的特色需求。

产品外观

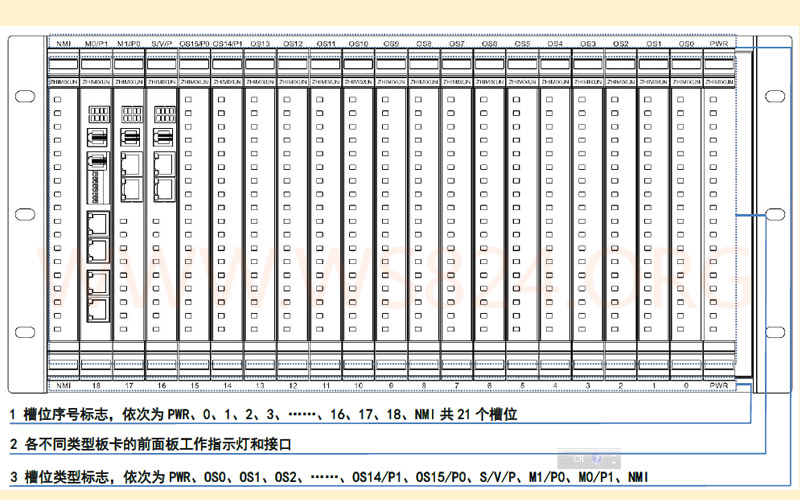

HB8000-1/HB8000-2 前面板如下图

1 槽位序号标志，依次为PWR、0、1、2、3、……、16、17、18、NMI 共21 个槽位

2 各不同类型板卡的前面板工作指示灯和接口

3 槽位类型标志，依次为PWR、OS0、OS1、OS2、……、OS14/P1、OS15/P0、S/V/P、M1/P0、M0/P1、NMI

补充说明：

1、主控板插***框的第18 槽位(M0/P1)，如果有热备主控板则插热备主控板插***框的第17 槽位（M1/P0）；其他框不需要再配置主控板。

2、通常情况，用户板从***框第0 槽位（OS0）依次往下配置，环路板从***一框第15 槽位（OS15/P0）倒序配置。

3、当为单框容量时，***块E1 信令板插在第15 槽位（OS15/P0），第二块E1 信令板插在第14 槽位（OS14/P1）;如果为多框容量配置时，***块E1 信令板插在***一框的第17 槽位（M1/P0），第二块E1 信令板插在第18 槽位（M0/P1）

步骤一软件安装和启动

1.1.软件安装

下载***版本的话务台管理系统软件，以下称为“话务台”。

话务台支持Windows XP 系统及以上操作系统。用户安装话务台之前请先关闭杀毒软件，以免误删话务台相关程序文件。

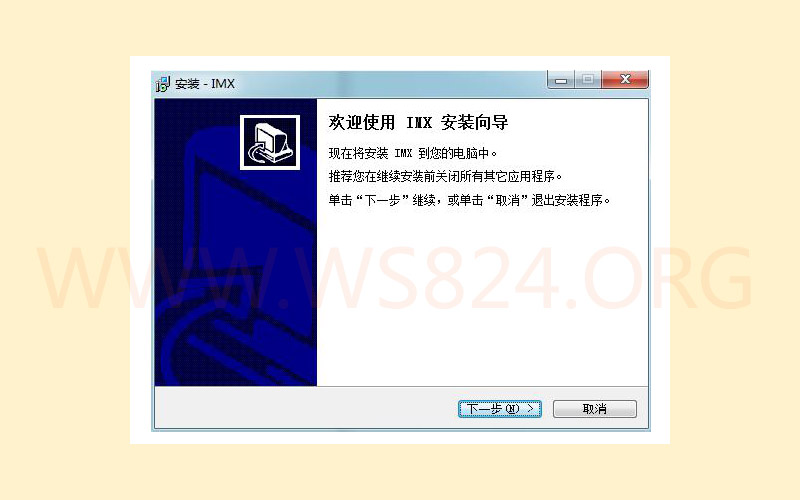

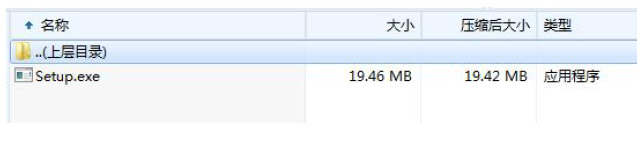

①双击Setup.exe 文件。

 ②点击下一步。

③选择安装目录，并选择下一步。

④点击下一步，软件将自动安装完成。

1.2.启动软件

用户可选择网口或串口登录方式，请根据现场情况予以选择。

网口登录方式：

①系统默认IP 地址为192.168.1.200，端口号为6000，登录前须确认无其他机器同样使用192,168.1.200 地址。如需更改系统IP 地址请跳转参考④—⑦。

②将电脑的IP 地址设为192.168.1.X（X 为任意不与其他机器重复的IP 地址），子网掩码255.255.255.0，默认网关192.168.1.1。

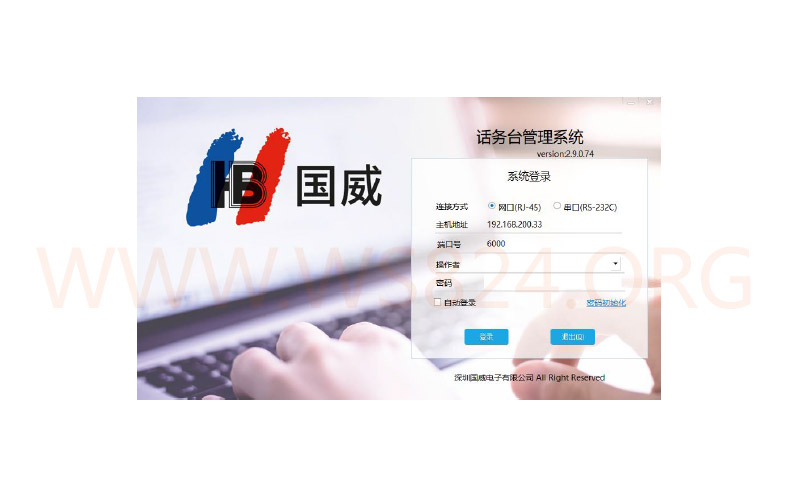

③在登录界面的主机地址输入192.168.1.200；端口号输入6000；操作者输入000，初始密码321。以下④—⑦为修改主机IP 地址操作，无需修改请跳过。

④更改系统IP 地址，点击话务台登录界面右上角“”进行网络配置，选择网卡后点击“查找设备”，须确保主机已连入局域网。

⑤点击“查找设备”后，在查找栏会发现对应的设备名、设备IP 和设备MAC 地址，双击修改设备IP 地址以及相关参数（例如修改为192.168.200.33,子网掩码255.255.255.0，网关192.168.200.1），修改时注意请勿与其他机器IP 地址重复！

⑥将电脑的IP 地址设为与修改主机IP 地址后同一网段IP 地址（接上例子，则须修改为192.168.200.X，子网掩码255.255.255.0,网关192.168.200.1）。

⑦打开话务台登录界面，输入操作者000 以及默认密码321。

串口登录方式

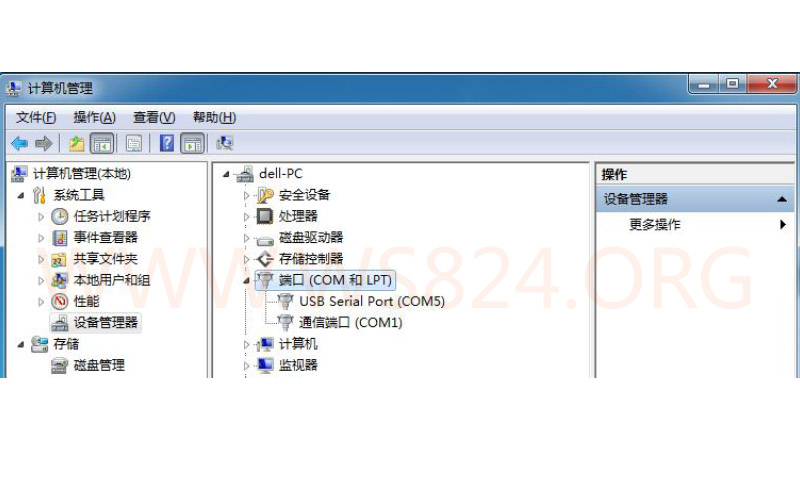

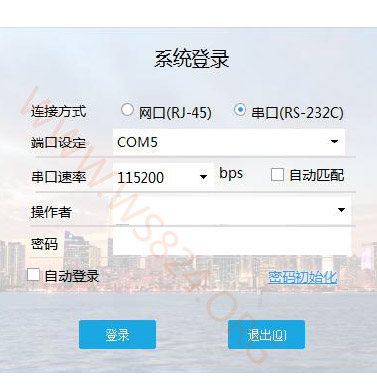

1、选择串口设备占用的端口，可在“计算机管理”中查看端口。

2、选择交换机通信速率，若用户未知速率，可选择自动匹配协助登录话务台。

3、输入操作者与密码，登录话务台。

补充说明：用户未安装串口驱动软件，请查看话务台安装目录下\Drivers 文件夹内选择与电脑匹配的串口驱动软件

步骤二容量配置和内外线设置

2.1.容量配置

容量配置规则：当仅为单框配置时，则“分机板卡数”+“环路中继板卡数”=16 块；当为两框配置时，则“分机板卡数”+“环路中继板卡数”=16 块x2 框=32 块，依次类推。

通常情况，用户板从***框的第0 槽位依次往后配置，环路板则倒序从***一框的第15 槽位开始倒序配置。通常为了扩容做预留准备，例如，实际当下插如板卡为10 块分机板卡+1 块环路中继板卡，则上图可以设置为分机板卡数“14”，环路中继板卡数“2”，预留4块分机板卡和1 块环路中继板卡扩容的余量。

话务台操作：设备参数→全局参数→综合选项→设备信息→分机板卡数（分机数）、环路中继板卡数。修改完毕后，须初始化完毕后重新登录话务

2.2.内线拨打设置

默认情况下内线拨打号码为***弹编，以8000 为起始依次递增号码。用户可根据实际需求，单个设置或者批量设置分机弹编，修改完毕后请下载对应弹编。

步骤三环路中继呼出设置

3.1.环路中继呼出设置

用户配置环路中继板后，请与安装维护人员了解环路外线接入情况，明确哪些环路中继上接入外线，未接入外线的环路中继禁止开启。例如下图，外线接入8 条环路，分别接入环路板的前8 路，设置该环路为2 组号。一般情况建议用户开启是否转发与送二次拨号音。

在出局字头表中设置对应环路2 组号的出局字头。例如下图，设置为9 出局字头，用户通过环路出局时可直接拨9+外线号码

3.2.环路中继呼入设置

通过环路中继呼出设置，外线已经可以正常呼入交换机，外线呼入交换机后，可以通过语音提示拨0 到虚拟总机或者直接拨***弹编号码呼入。

步骤四PCM 中继呼出设置

4.1.PCM 中继呼出设置

PCM 即为E1（七号信令、一号信令、PRI 信令），系统默认为8（***容量）无需修改。用户根据实际购买板卡情况以及外线来设置PCM。

①启用中继板状态。话务台操作：设备参数→中继参数→信令参数→中继板基本信息→中继板状态，点击启用。

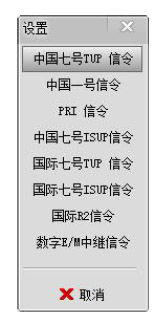

②选择对应链路信令类型。

③信令参数，无特殊需求，无需修改。

补充说明：链路号表示本板卡第几个E1。

④链路中继状态

链路中继状态：输入E1 组号（自定义组号0-127 组，设置与出局字头表内组号对应）

⑤出局字头设置

配合④中组号选择，上图所做的为否等位的字头，出局需0+外线号码，出局显示第二弹编号码。

补充说明：用户确保呼出号码显示为对外正确来显号码，否则将无法正常出局。

4.2.PCM 中继呼入设置

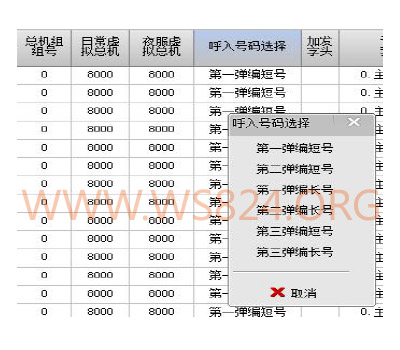

在PCM 中继呼出设置的基础上，用户在一般中继参数中，找到呼入号码选择，一般建议选择第二弹编短号。

在分机参数中，第二弹编输入对外的有效号码。例如下图，外线拨打88885555 则对应的8000 分机振铃。
