国威HB3000酒店管理对接文档-接口协议说明V3.1

国威HB3000-IPPBX酒店管理系统 接口协议说明V3.1



目    录

1 引言 5

1.1 编写目的 5

1.2 预期的读者和阅读建议 5

2 术语、定义和缩略语 5

3 组网环境示意图 6

4 消息传输方式 6

5 IPPBX与话务台间消息定义 6

5.1 登录 6

5.2 登出 8

5.3 心跳 9

6 详细功能 10

6.1 分机拨号权限 10

6.2 分机姓名 11

6.3 分机免打扰 12

6.4 分机叫醒设置 14

6.5 话单 15

6.6 当前用户呼入话务台 16

6.7 分机状态 17

6.8  酒店语音留言信箱.........................................................................................................18



1 引言

1.1 编写目的

本文规范了酒管系统与国威IPPBX之间的消息通信。



1.2 预期的读者和阅读建议

本文预期的读者和阅读建议见表1.1。

表1.1 本文预期的读者

读者分类 阅读重点 备注

系统工程师(负责软件需求开发) 协作说明

系统工程师(负责同层次相关系统的概要设计) 设计原理

系统工程师(负责构件的概要设计) 构架说明、协作说明、构件说明、接口说明 <当某构件还是子系统时,后续还要继续概要设计时,才有这类读者>

软件工程师(负责构件的详细设计) 构架说明、协作说明、构件说明、接口说明 <当某构件已经是模块时,后续就开始详细设计时,才有这类读者>

测试工程师 构架说明、协作说明、接口说明



2 术语、定义和缩略语

本文件应用了以下缩略语:

IMS:IP Multimedia Subsystem  IP多媒体系统

NGN:Next Generation Network  下一代网络

PSTN:Public Switched Telephone Network 公共交换电话网络

国威IPPBX:话务台:IPPBX控制台,一般为话务台软件,酒管系统或者计费软件

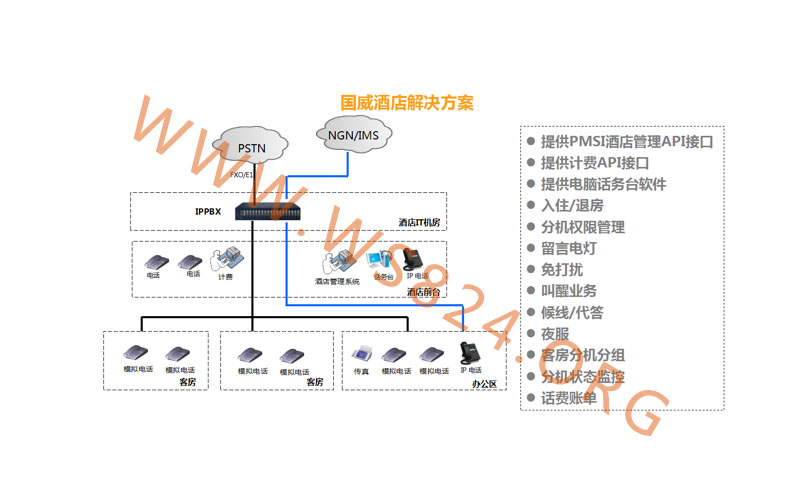

3 酒店环境示意图



国威HB3000酒店管理对接文档-接口协议说明V3.1

4 消息传输方式

国威IPPBX HB3000与计费系统采用TCP方式通信,端口号64888,服务端为国威IPPBX,客户端为计费系统,之间的消息采用文本方式传输,采用一种简单的"key: value"协议用于已连接的管理客户端和IPPBX之间的信息传递。数据流格式为key: value,由\r\n分隔,空行(连续两个\r\n)代表结束。注意:字符串区分大小写,key与value之间除了有字符“:”外,“:”后还有一个空格,还有\r值为0x0d,\n值为0x0a 。所有涉及中文的配置都转换成utf8格式后发送。

5 IPPBX与话务台间消息定义

5.1 登录

1)PMS 国威IPPBX:

ServiceType: PMS

Action: UserLogin

SeqID: xxxxx

CallMethod: Account

User: xxxx                ----登录账号

Password: xxxx

注:系统***次连接时需要发送登录验证消息,默认账号和密码需要IPPBX管理员分配。

2)国威IPPBX  PMS,确认消息

ServiceType: PMS

Action: UserLogin

SeqID: xxxxx

Response: Success            -----Success: 成功

CallMethod: Account

User: xxxx                ----登录账号



ServiceType: PMS

Action: UserLogin

SeqID: xxxxx

Response: Error            ----- Error: 失败

CallMethod: Account

Message: xxxx              ----- 失败原因



3)Demo

ServiceType: PMS \r\n

Action: UserLogin\r\n

SeqID: 123456\r\n

CallMethod: Account\r\n

User: admin\r\n

Password: admin\r\n\r\n



ServiceType: PMS \r\n

Action: UserLogin\r\n

SeqID: 123456\r\n

Response: Success\r\n

CallMethod: Account\r\n

User: admin\r\n

Password: admin\r\n\r\n

ServiceType: PMS \r\n

Action: UserLogin\r\n

SeqID: 123456\r\n

Response: Error\r\n

CallMethod: Account\r\n

Message: User Login failed, Password Wrong ! \r\n\r\n



5.2 登出

1)PMS 国威IPPBX:

ServiceType: PMS

Action: UserLogout

SeqID: xxxxx

CallMethod: Account

User: xxxx                ----登出账号

Password: xxxx



2)国威HB3000 IPPBX  PMS,确认消息

ServiceType: PMS

Action: UserLogout

SeqID: xxxxx

CallMethod: Account

Response: Success       -----Success: 成功

User: xxxx               ----登出账号



ServiceType: PMS

Action: UserLogout

SeqID: xxxxx

CallMethod: Account

Response: Error            ----- Error: 失败

CallMethod: Account

Message: xxxx              ----- 失败原因



5.3 心跳

心跳用于监测前台与后台的联机情况,前台发送频率以5秒一次,后台收到后立即返回应答,当前台发送3次均无返回时认为断线。

1)PMS  国威IPPBX:

ServiceType: PMS

Action: UserLogin

SeqID: xxxxx

CallMethod: HeartBeat

User: xxxx                ----账号



2)国威IPPBX PMS,确认消息

ServiceType: PMS

Action: UserLogin

SeqID: xxxxx

CallMethod: HeartBeat

User: xxxx                ----账号

Response: Success       -----Success: 成功



3)Demo

ServiceType: PMS \r\n

Action: UserLogin\r\n

SeqID: 123456\r\n

CallMethod: HeartBeat\r\n\r\n

User: xxxx                ----账号



ServiceType: PMS \r\n

Action: UserLogin\r\n

SeqID: 123456\r\n

CallMethod: HeartBeat\r\n

User: xxxx                ----账号

Response: Success\r\n\r\n



6 详细功能

6.1 分机拨号权限

1)PMS  国威IPPBX:

ServiceType: PMS

Action: Set

SeqID: xxxxx

CallMethod: ExtenLimit

Phone: xxxx

Limit: x           -----1-设备内部,2-企业内部,3-市话,4-国内长途,5-国际长途



2)国威HB3000 IPPBX PMS

ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Success            -----Success: 成功

CallMethod: ExtenLimit

Phone: xxxx

Limit: x           -----1-设备内部,2-企业内部,3-市话,4-国内长途,5-国际长途



ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Error            ----- Error: 失败

CallMethod: ExtenLimit

Phone: xxxx

Message: xxxx              ----- 失败原因



3)Demo

ServiceType: PMS\r\n

Action: Set\r\n

SeqID: 123456\r\n

CallMethod: ExtenLimit\r\n

Phone: 8001\r\n

Limit: 4\r\n\r\n       -----国内长途





6.2 分机姓名

1)PMS  国威IPPBX:

ServiceType: PMS

Action: Set

SeqID: xxxxx

CallMethod: ExtenName

Phone: xxxx           ----分机

Name: xxxx           -----分机姓名



2)国威IPPBX PMS

ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Success            -----Success: 成功

CallMethod: ExtenName

Phone: xxxx           ----分机

Name: xxxx           -----分机姓名



ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Error            ----- Error: 失败

CallMethod: ExtenName

Phone: xxxx           ----分机

Name: xxxx           -----分机姓名

Message: xxxx              ----- 失败原因



3)Demo

ServiceType: PMS\r\n

Action: Set\r\n

SeqID: 123456\r\n

CallMethod: ExtenName\r\n

Phone: 8001\r\n\r\n

Name: 国威\r\n\r\n       ----国威转换成utf8格式编码发送





6.3 分机免打扰

1)PMS 国威IPPBX:

ServiceType: PMS

Action: Set

SeqID: xxxxx

CallMethod: ExtenDND ---- Do Not Disturb

Phone: xxxx

Use: x                        -----0-取消,1-设置

Start: xxxx-xx-xx xx:xx:xx       ---开始时间

End: xxxx-xx-xx xx:xx:xx        ----结束时间

注:Start和End字段只有当Use为1时下发,取消不需要这两个字段



2)国威HB3000 IPPBX PMS

ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Success            -----Success: 成功

CallMethod: ExtenDND ---- Do Not Disturb

Phone: xxxx

Use: x                        -----0-取消,1-设置

Start: xxxx-xx-xx xx:xx:xx       ---开始时间

End: xxxx-xx-xx xx:xx:xx        ----结束时间



ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Error            ----- Error: 失败

CallMethod: ExtenDND ---- Do Not Disturb

Phone: xxxx

Use: x                        -----0-取消,1-设置

Start: xxxx-xx-xx xx:xx:xx       ---开始时间

End: xxxx-xx-xx xx:xx:xx        ----结束时间

Message: xxxx              ----- 失败原因



3)Demo

ServiceType: PMS \r\n

Action: Set\r\n

SeqID: 123456\r\n

CallMethod: ExtenDND\r\n

Phone: 8001\r\n

Use: 1\r\n                     -----启用免打扰

Start: 2012-03-08 07:30:00\r\n       ---开始时间

End: 2012-03-08 15:30:00\r\n\r\n     ----结束时间



6.4 分机叫醒设置

1)PMS  国威IPPBX:

ServiceType: PMS

Action: Set

SeqID: xxxxx

CallMethod: AlarmClock

Phone: xxxx

AlarmClock: start*end*frequency*days*file*num&start*end*frequency*days*file*num&…&

叫醒格式:

start: hh:mm  ---叫醒开始时间, 未设置则为空

end: hh:mm  ---叫醒结束时间, 未设置则为空,该字段后台已弃用,消息格式保留

frequency: x    ---叫醒振铃频率, 单位分钟,***小值5,默认为5

days: x         ---叫醒持续天数, 单位天

file: xxxx.ulaw   ---叫醒播放文件,后缀名为.gsm、.ulaw、.alaw,默认fpm-world-mix.gsm

num: x         ---叫醒次数,***小为1次,***值10次,默认3次

注意:AlarmClock:***必须以&结束或者字段为空,团队叫醒:设置在同一时间叫醒服务组,交换机对组内的客房进行批量自动叫醒,批量叫醒间隔为1-2秒。



2)Demo

ServiceType: PMS\r\n

Action: Set\r\n

SeqID: 123456\r\n

CallMethod: AlarmClock\r\n

Phone: 8001\r\n

AlarmClock: 07:30**5*1*fpm-world-mix.gsm*1&17:30**5*1*fpm-world-mix.gsm*3&\r\n\r\n

两个叫醒策略:

1)07:30叫醒, 每5分钟响铃一次,系统默认响5次,叫醒提示音为fpm-world-mix.gsm,叫醒次数1次。

2)17:30叫醒, 每5分钟响铃一次,系统默认响5次,叫醒提示音为fpm-world-mix.gsm,叫醒次数3次。

注意:end字段不设置也要填空。



3)国威HB3000 IPPBX PMS

ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Success            -----Success: 成功

CallMethod: AlarmClock

Phone: xxxx

AlarmClock: start*end*frequency*days*file*num &start*end*frequency*days*file*num &…&



ServiceType: PMS

Action: Set

SeqID: xxxxx

Response: Error            ----- Error: 失败

Phone: xxxx

CallMethod: AlarmClock

Message: xxxx              ----- 失败原因



6.5 话单

1)国威IPPBX PMS

ServiceType: BILLING

Action: CallControl

SeqID: xxxxx

CallMethod: CDR

Caller: xxxx           --- 主叫号码

Callee: yyyy           --- 被叫号码

Start: xxxx-xx-xx xx:xx:xx   --- 呼叫开始时间

Answer: xxxx-xx-xx xx:xx:xx  --- 应答时间

End: xxxx-xx-xx xx:xx:xx     --- 通话结束时间

Dur: xx    --- 通话时长,单位秒

Disposition: xxx ---呼叫状态,NO ANSWER,ANSWERED,FAILED,BUSY,CONGESTION

Call_type: xxx --- 呼叫类型,common_device-设备内部,internal-企业内部,local-市话,longdistance-国内长途, international-国际长途



2)Demo

ServiceType: BILLING

Action: CallControl

SeqID: 1

CallMethod: CDR

Caller: 1001

Callee: 93801

Start: 2018-01-05 16:46:59

Answer: 2018-01-05 16:47:03

End: 2018-01-05 16:47:13

Dur: 10

Disposition: ANSWERED

Call_type: local



6.6 当前用户呼入话务台

1)IPPBX PMS:

ServiceType: PMS

Action: CallControl

SeqID: xxxxx

CallMethod: CallIn

Caller: aaaa -----aaaa 为主叫号码

Callee: bbbb -----bbbb 为被叫号码

注释:只发给对应客户端





6.7 分机状态

1)IPPBX PMS:

ServiceType: PMS

Action: CallControl

SeqID: xxxxx

CallMethod: ExtenStatus

Exten: xxxx ---- 分机号码

ChannelId: xxxx ---- 分机通道ID

Status: x ---- 分机状态

Peer: xxxx ---- 对端号码

PeerId: xxxx --- 对端通道ID

注:1)Status 值:0-不在线,1-保留,2-取机,3-拨号,4-主叫回铃音,5-振铃,6-通话,

7-忙,8-取机拨号中,9-呼入,10-叫醒闹铃,65536-静音

界面处理:4、5 作为振铃显示,6 作为通话,0、1 作为空闲,其余作为忙处理

2)由于状态很多Peer、PeerId、DialNum 等字段可能为空

3)当Status=4 时,Exten 为主叫号码,Peer 为呼出号码

当Status=5 时,Exten 为被叫号码,Peer 为主叫号码

当Status=6 时,通过calltalk 消息来显示通话对端号码

注释:发给所有在线客户端



6.8  酒店语音留言信箱

1)IPPBX PMS:

ServiceType: PMS

Action: CallControl

SeqID: xxxxx

CallMethod: ExtenStatus

Exten: xxxx ---- 分机号码

ChannelId: xxxx ---- 分机通道ID

Status: x ---- 分机状态

Peer: xxxx ---- 对端号码

PeerId: xxxx --- 对端通道ID

备注:语音留言信箱留言并发为400.



6.9  串口转发方式:



1.要设置为串口转发及等级设定模式,进入“参数设置”->“通   讯”->“转发话单”,设置成“转  发”给COM口。

  话单转发及等级设定的串口不能和话务台与主机的通信串口冲突,否则转发无效。例如:若话务台与主机的通信串口为com1,则话单转发的串口可以为com2,接收的com口要和com2做连接!!!



2.话单格式



   T始话_主叫 被叫 结束时间 时长 费率 话费 中继 结束符 结束 (回车换行)采用ASCII码,每条话单以T打头,以D结束符或回车换行(0D 0A)结尾



例如

T8001,13820819228,2011-08-0415:37:36,11,0.20,0.80,1,0,D



话单开头是:T

主叫:4位(8001)  宽度:4

被叫:13820819228  宽度:21

结束时间:2011-08-04 15:37:36   宽度:21

时长:11秒      宽度:6

费率:0.20元     宽度:6

话费:0.80元     宽度:6

中继:1          宽度:2

账号:0          宽度:2

结束符:D

结束:回车换行



3.通信协议



波特率 1200, 无校验位, 数据位 8, 停止位 2

文件保存方式:

1.要设置话单保存为文件的模式,进入“参数设置”->“通讯”->选中“保存话单到文件”项,转出的话单到安装目录文本文件hd.txt



2.话单格式



始话 主叫 被叫 结束时间 时长 费率 话费 中继 (0D 0A回车换行)

例如

T8001,13820819228,2011-08-0415:37:36,11,0.20,0.80,1,0,D



话单开头是:T

主叫:4位(8001)  宽度:4

被叫:13820819228  宽度:21

结束时间:2011-08-04 15:37:36   宽度:21

时长:11秒      宽度:6

费率:0.20元     宽度:6

话费:0.80元     宽度:6

中继:1          宽度:2

账号:0          宽度:2

结束符:D

结束:回车换行



等级控制:

现在在软件的安装目录下建立个记事本文档名称:Grade

Grade:分机号码/0(只能内部通话)

      分机号码/1(只能打市话)

         分机号码/2(只能打国内长途)

      分机号码/3(无限制)

返回指令:分机号码/OK





叫醒控制:

现在在软件的安装目录下建立个记事本文档名称:Clock

Clock:分机号码/,03-06,18:30:00(月份和时间)

返回指令:分机号码/,03-06,18:30:00(月份和时间)OK
