国威程控电话交换机GW系列安装步骤

1国威程控电话交换机GW系列安装注意事项

(1)程控电话交换机应安装在干燥、通风、平稳、牢固的室内地方(温度范围:0%-45%,湿度范围:20%-80%,避免置于太阳直射或含有可燃性气体腐蚀场所),布线时***使用专用电话线与本设备连接。

(2)安装位置必须有一定的空间,以保证散热和方便检查维护。

(3)设备底面有挂墙孔,可挂墙亦可桌面放置,挂墙安装时请小心以免损坏设备。

(4)请勿将设备与其它会产生大电磁干扰源的设备(如马达、大变压器等)放置在一起。

(5) 所有分机配线必须避免与电源线或天线同管路,避免接近收音广播天线 (包括短波)。

(6)避免损坏电源电缆,避免水溅雨淋,如机内进水,请立即断电以确保安全。

(7)请避免冲击和震动,请勿随意移动使用中的设备。

(8)如果分机配线管路遭受电磁波干扰,因现场限制无法更换通路时,建议采用通信专用隔离线架设备,并将隔离网一端接地处理。

2 国威程控电话交换机GW系列安装步骤:

(1)安装前仔细检查设备各部件是否有松动;

(2)外线连接至外线任意接口,分级连接至相应的分机接口。

(3)通话前,用每个分机提机试听,检查相应线路是否接通,如未接通,检查连线是否接好。

(4)接通电源,指示灯亮,表示设备正常工作。

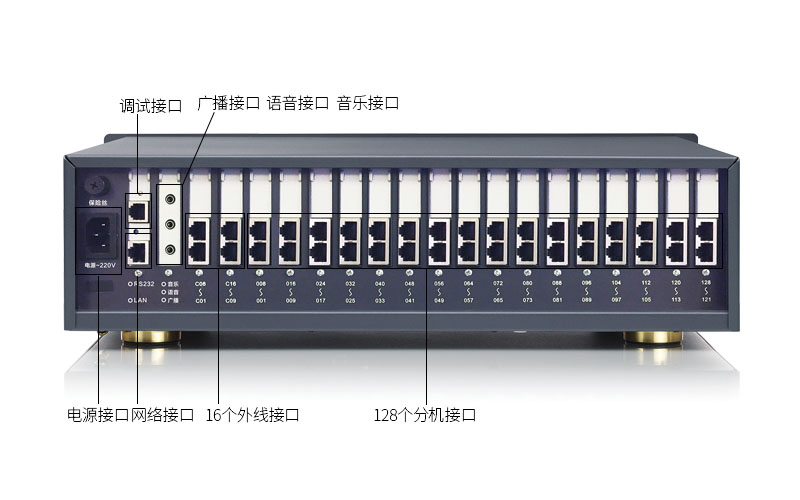

国威程控电话交换机GW系列设备接口说明

3 国威程控电话交换机GW系列设备接口说明

GW208 外线接口为 C01 和 C02,内线接口为 E01-E08,对应出厂分机 号码为 8001-8008。

GW400 外线接口为 C01-C04,内线接口为 E01-E16,对应出厂分机号码为 8001-8016。

GW800 外线接口为 C01-C08,内线接口为 8001-8048。

GW1600 外线接口为 C01~C16,内线接口为 001~128,对应出厂分机号码为 8001-8128。

4 国威程控电话交换机GW系列电源及接地

程控电话交换机系统的正常运行需有可靠稳定的电源,本系统工作电压在 220V/50HZ 交流电源(±20%),建议用户在安装本机时,使用的电源独立于其它设备电源,必要时配置交流稳压电源,以保住通信的可靠性、稳定性。请确认再使用,避免误用造成机器烧毁。为减小雷击损坏设备,对于局部及室外线部分,请安装在主配线箱<MDF>加装避雷设备此设备必须连接至有地之电源插座上。

警告

*雷电期间,请勿进行电话线路的安装和连接。

*雷电期间,尽量避免使用电话。

*请勿在泄露易燃气体的场所使用本设备。

*非专业技术人员,请勿打开机盖,严禁带电插拔设备板
