国威交换机ws824-9i多地组网说明


更新时间:2016-02-02 12:42 阅读次数:848129 编辑:国威客服


 国威交换机ip模拟混合交换机可以实现多地组网,内部互打免费,非常适合总公司和分公司分布于不同点的情况,现举例说明两台国威交换机ws824-9i组网,

如:
上海国威IP交换机ws824-9i为主系统,如分机号为8开头, 交换机IP地址为192.168.10.20
成都国威交换机ws824-9i为分系统,如分机号为2开头,交换机IP地址为192.168.10.30
两地之间可以直接互拨。
一、主系统(上海),IP功能设置
1. 通过默认IP登陆到交换机IP功能设置界面:http://192.168.1.211:8088用户名:admin  密码:123456

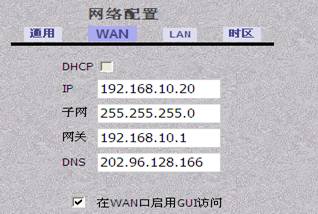

2. 在“网络”设置的WAN里修改自己要使用的IP地址,如192.168.10.20,对应的网关、DNS设置好。

ws824-9i

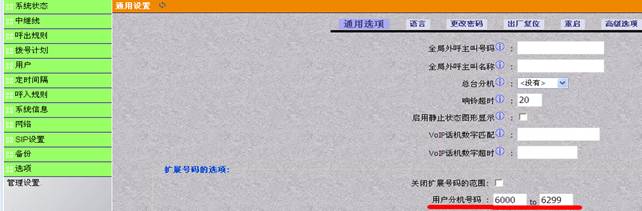

3.在菜单的选项里面把用户分机号码改为6000开始,默认为6字头的,可以不改。
ws824-9i

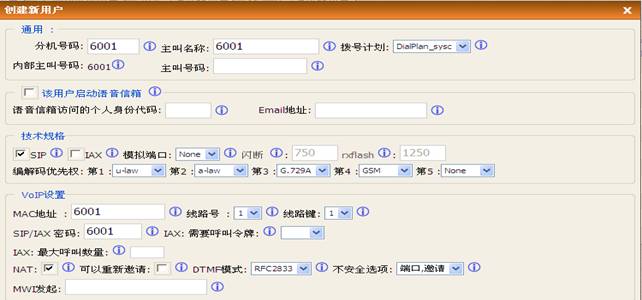

4. 设置IP用户,在“用户”菜单里面创建新的用户,如6001创建完后点更新,默认已有,可以不添加,拨号计划可在建立拨号计划后更改。

ws824-9i

5.建立呼出规则
   (1)建立呼叫本地(上海)普通分机字头

ws824-9i 国威交换机

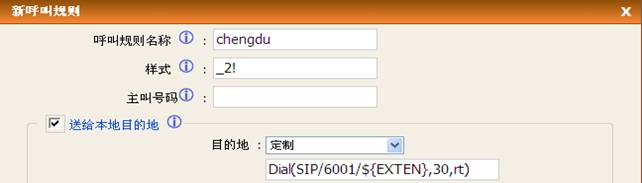

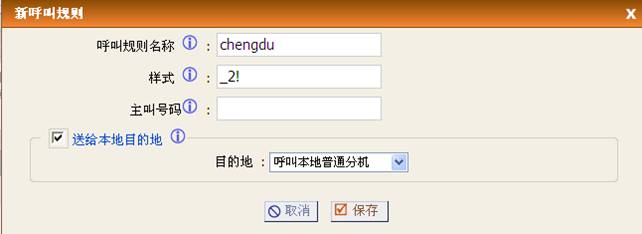

(2)建立呼叫异地(成都)普通分机

ws824-9i 国威交换机


 6.建立拨号计划
(1)首先建立menu和default两个拨号计划,menu用于处于是交换机内分机处理,只开发呼出规则的本地权限,default处理SIP,可开放本地IP权限,默认已有,可以不用添加。

(2)建立自定义拨号计划,开放权限自己定义,如下图,建立好后可在用户的拨号计划里选择。


ws824-9i 国威交换机
7.设置完后点击右上角的“更新生效”


ws824-9i 国威交换机
  二、主系统(上海)程序功能设置,必须用专用话机才能设置
设置分部(成都)分机字头
项目29,分机编程设置101-119端口
  101-2***  分系统(成都)分机字头
三、分系统(成都)程序功能设置,必须用专用话机才能设置
设置IP分机字头
项目29,分机编程设置101-119端口
  101-8***  主系统(上海)分机字头
四、分系(成都),IP功能设置
       1. 通过默认IP登陆到交换机IP功能设置界面:http://192.168.1.211:8088
用户名:admin  密码:123456

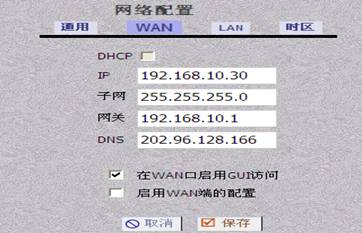

2. 在“网络”设置的WAN里修改自己要使用的IP地址,如192.168.10.30,对应的网关、DNS设置好。


ws824-9i 国威交换机

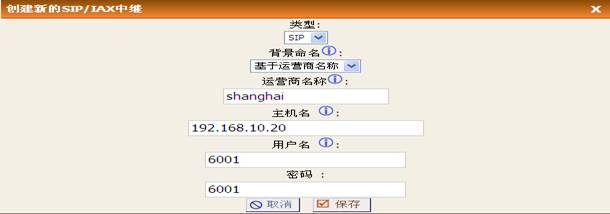

3.建立VOIP中继线,运营商名称自己输入,这里输入上海的交换机信息

ws824-9i 国威交换机

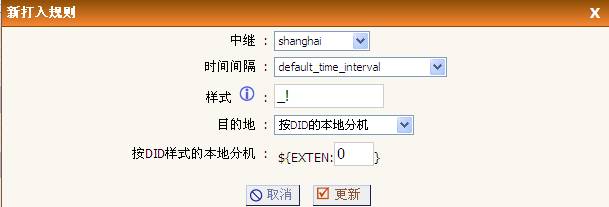

4.建立呼入规则,中继选择自己建立的中继

ws824-9i 国威交换机
5. 建立呼出规则
      (1)建立呼叫本地(成都)普通分机字头


ws824-9i 国威交换机

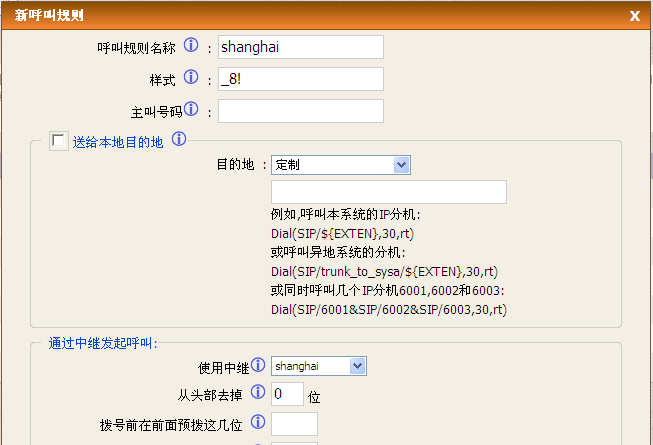

(2)建立呼叫异地(上海)普通分机

ws824-9i 国威交换机
6.建立拨号计划
(1)首先建立menu和default两个拨号计划,menu用于处于是交换机内分机处理,只开发呼出规则的本地权限,default处理SIP,可开放本地IP权限。

(2)建立自定义拨号计划,开放权限自己定义,如

ws824-9i 国威交换机
7.设置完后点击右上角的“更新生效”


这样,两台国威交换机ws824-9i异地组网基本完成。




如果本文没有解决您遇到的设置问题:
您可以下载对应国威电话设备型号说明书:http://www.ws824.org/download/
您可以联系国威客服,技术电话:18144823824(微信同号)

国威网站文章地址:国威交换机ws824-9i多地组网说明 http://www.ws824.org/function/ws824-9i.html
