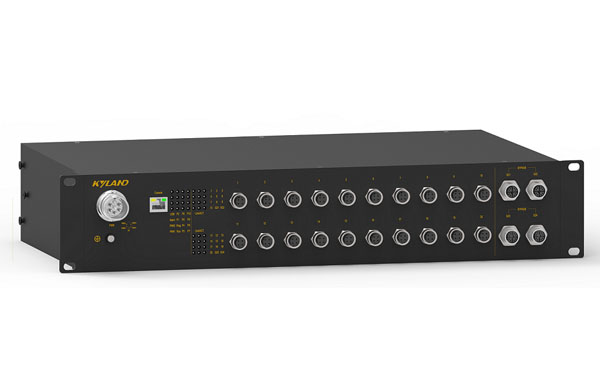

4G+20/14G+10端口三层/二层管理型工业以太网交换机

产品简介

Aquam8612-2U/Aquam8112-2U分别是专为轨道交通行业设计的三层/二层网管型工业以太网交换机, 支持 14个千兆M12以太网接口,10个百兆M12以太网接口,其中4 个为千兆Bypass端口。或者4个千兆M12以太网接口,20个百兆M12以太网接口,其中4个千兆口为Bypass端口。PoE型号支持10个千兆PoE网口或者10个百兆PoE网口。2U机架式安装,支持宽范围(-40~+70℃)的可操作温度,满足 EN50155、EN50121、IEC61375-3 等轨道交通行业标准的要求。所有网口均采用 M12接口形式,保证端口连接及整机的密封性和牢固性,尤其适合有强烈的振动和冲击的应用场景。Aquam8612-2U/Aquam8112-2U 以太网交换机支持用于 IP 地址自动分配的 DHCP 协议及多种 DHCP option 选项,并且支持 DRP 和 RSTP 环网冗余协议,可以灵活组网,以满足铁路市场的需求。另外,搭配KyACB-USB-M12配件可以实现配置文件的快速备份和迁移,从而节省相当多部署和更换设备的所耗费的时间。

关键特性

支持24个M12电口, 其中***多14个千兆口, 其中4个为千兆Bypass电口. PoE型号支持10个千兆PoE或10个百兆PoE。

支持OSPF,RIP等三层路由协议(仅适用于三层型号)。

支持802.3af/at PoE供电,***PoE输出功率80W。


二层管理型交换机

产品型号

8112-2U-B-Ports-PS1-PS2

代码定义

代码选型

B:

4x 1000M端口支持2对Bypass

Ports:端口

4GE10GP10T = 4x 10/100/1000Base-T(X) M12 port, 10x 10/100/1000Base-T(X) M12 PoE port, 10x 10/100Base-T(X) M12 port;

14GE10T = 14x 10/100/1000Base-T(X) M12 port, 10x 10/100Base-T(X) M12 port;

14GE10P = 14x 10/100/1000Base-T(X) M12 port, 10x 10/100Base-T(X) M12 PoE port;

4GE10T10P = 4x 10/100/1000Base-T(X) M12 port, 10x 10/100Base-T(X) M12 port, 10x 10/100Base-T(X) M12 PoE port;

4GE20T= 4x 10/100/1000Base-T(X) M12 port, 20x 10/100Base-T(X) M12 port;

PS1-PS2: 电源输入

H6-H6=72-110VDC(50.4-137.5VDC), 冗余输入

三层管理型交换机

产品型号

8612-2U-B-Ports-PS1-PS2

代码定义

代码选型

B:

4x 1000M端口支持2对Bypass

Ports:端口

4GE10GP10T = 4x 10/100/1000Base-T(X) M12 port, 10x 10/100/1000Base-T(X) M12 PoE port, 10x 10/100Base-T(X) M12 port;

14GE10T = 14x 10/100/1000Base-T(X) M12 port, 10x 10/100Base-T(X) M12 port;

14GE10P = 14x 10/100/1000Base-T(X) M12 port, 10x 10/100Base-T(X) M12 PoE port;

4GE10T10P = 4x 10/100/1000Base-T(X) M12 port, 10x 10/100Base-T(X) M12 port, 10x 10/100Base-T(X) M12 PoE port;

4GE20T= 4x 10/100/1000Base-T(X) M12 port, 20x 10/100Base-T(X) M12 port;

PS1-PS2: 电源输入

H6-H6=72-110VDC(50.4-137.5VDC), 冗余输入


软件功能

交换功能支持静态VLAN,PVLAN
支持端口流控
支持线速, 广播、组播、未知单播风暴抑制
支持静态和动态MAC地址和MAC地址老化
冗余技术支持VRRP(仅适用三层交换机)
支持RSTP,MSTP
支持DT-Ring自愈时间<50ms
支持DRP/DHP自愈时间<20ms
支持链路聚合(LACP, IEEE802.3ad)
组播技术支持IGMP snooping
支持GMRP
支持PIM-SM, PIM-DM(仅适用三层交换机)
支持IGMP v2/v3(仅适用三层交换机)
路由技术支持静态路由(仅适用三层交换机)
支持OSPF(仅适用三层交换机)
支持RIP (仅适用三层交换机)
网络安全支持用户分级
支持IEEE 802.1x(身份认证和授权)
支持HTTPs/SSL
支持SSH
支持本地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息
支持TACACS+
支持单播MAC过滤
支持ACL
服务质量管理支持基于端口和协议的数据流控制和限制
支持802.1p TOS/DiffServ, 支持SP, WRR队列调度
管理与维护支持USB自动备份与配置功能
支持Console, Telnet, WEB管理方式
支持SNMP管理, 支持SNMPv1/v2c/v3
SNMPv3 支持DES和AES加密
支持TCP/UDP, Ping, Trace route
支持通过FTP/TFTP/HTTP/HTTPs进行软件和配置的上传下载
支持端口镜像和远程镜像端口
支持LLDP和LLDP MIB(802.1ab)
支持数据包大小可配(MTU)
支持ICMP, ICMP路由发现
诊断技术支持内部硬件自检
支持IP/MAC冲突告警, CPU/内存使用率告警,电源告警, 端口告警,端口流量告警,CRC错误/丢包率告警和环告警
支持日志功能, 需指定日志文件大小
IP管理支持IPv4
支持DHCP server/option12
支持Port Security over DHCP
支持DHCP-relay-agent/option 82/61/66/67
支持BOOTP/Bootstrap协议
支持DHCP Relay Agent Information Option
支持DHCP Client
支持DNS中继 (仅适用于三层交换机)
支持ARP
时钟管理支持SNTP client
支持PTPv2 TC模式
特殊功能支持Bypass 掉电直通功能
支持自动备份和配置功能
MIB公有MIB: MIB-II, LLDP MIB, ifXTable, dotldBridge, TTDP MIB, RSTP MIB, IGMP snooping MIB, MRP MIB, DRP MIB
私有MIB: kylandPort, kylandDev, KylandAlarm, Private LLD, kylandUpdate, kylandUpdateCfg, kylandDownloadCfg
产品规格

技术参数标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX)
IEEE 802.3ab(1000Base-T)
IEEE 802.3x(流控)
IEEE 802.1p(优先级)
IEEE 802.1Q(VLAN)
IEEE 802.1s(MSTP)
IEEE 802.1w(RSTP)
IEEE 802.1X(访问控制协议)
IEEE 802.3af
IEEE 802.3at
交换属性优先级队列: 8
VLAN数: 4K
VLAN ID: 1~4094
组播组数: 1K(IGMP Snooping),256(GMRP)
MAC表: 32K
路由表: 4K
包缓冲区: 32Mb
***包转发率: 44.6Mpps
交换延迟: <10us
接口1G端口: 10/100/1000Base-T(X) M12 X-Code 接口
Bypass: 4个端口支持2对Bypass
PoE: 支持IEEE803.2af / IEEE802.3at
Console接口: RS232 RJ45 接口
USB接口: RJ45 接口(与Console口共用)
指示灯运行指示灯:Run
环网指示灯:Ring
电源指示灯:PWR1、PWR2
告警指示灯:Alarm
USB指示灯:USB
端口指示灯:Link/ACT
PoE指示灯:PoE(仅适用PoE型号)
电源输入电压:
110VDC(77~137.5VDC)冗余输入
电源接口:
M12 接口(默认)
M23 接口(如需M23接头请联系公司)
PoE功率: 60W
整机功率:
110V: 24W(无PoE);110W(带PoE)
过载保护: 支持
反接保护: 支持
冗余保护 支持
机械结构外壳: 金属
散热方式: IP40
尺寸: 440x88x240mm(WxHxD)
重量: <5kg
安装方式: 机架式
环境工作温度: -40°C to +70°C
存储温度: -40°C to +85°C
相对湿度: 5 to 95% (无凝露)
质保保修期: 5年
行业标准EMI: FCC CFR47 Part 15
EMS: EN50121
防火: EN45545-2(pending)
安全: EN62368-1(pending)
轨道交通:EN50155、EN50121-1、EN50121-4(pending)
机械: IEC61373 (振动和冲击)(pending)
防护等级: IP40 Based on EN 60529(pending)
危险材料: 2002/95/EG of the EU (RoHS)
