高精度***时间测试分析仪

产品简介

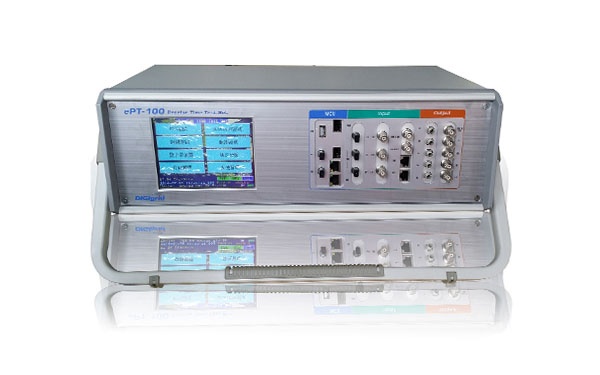

ePT-100 ***时间测试仪是一款便携式时间测试仪,提供对 PTP NTP IRIG-B PPS 脉冲频率脉冲宽度 SOE 信号空接点信号的时间特性分析 , 并提供标准等时钟信号输出的专用仪器。ePT-100 ***时间测试仪作为智能电网的专用测试仪器 , 支持 IEC61850 SV/GOOSE 报文的时间性能测试以及开关动作时间测试。

ePT-100 ***时间测试仪具有高精度测量基准时钟,内置铷原子钟、北斗收发器或 GPS 收发器,以提供***基准时间的测试分析 , 同时也支持 PTP、IRIG-B、串行时间信号等地面时间信号源,以支持相对基准时间的测试分析。

ePT-100 ***时间测试仪提供网络报文分析捕获、存储和分析功能,帮助解决以太网数据信息记录问题。所有捕捉到的消息均携带高精度的时间戳,并采用标准的 PCAP 标准格式进行存储和管理。

ePT-100 ***时间测试仪具有功能全体积小、携带方便等特性,并提供电池续航能力,解决使用人员在无外部电源情况下的测试和检测工作。

ePT-100 ***时间测试仪是专门为智能电网保护 / 控制 / 计量 / 合并单元 / 交换机产品的检验和现场在线测试而设计的 , 主要用于电力试验研究院、技术中心变电站修试所网省调地调和送变电等单位。另外可帮助开发人员作为设计、分析、开发 IEEE1588(PTP)、IEC61850 技术的***有效的测试、调试工具,并且可以成为开发人员进行保护测控、合并单元、交换机和时钟系统的强力助手。

ePT-100***时间测试仪具有美观的数据分析接口,支持内部存储和外部存储,通过趋势图、分布图等多种展示方式为用户提供数据浏览分析的手段,通过各种标准的文件格式存储方式为系统提供数据回放功能,利用高级分析功能为用户提供推荐补偿值、平均值、偏差值、四分位统计值等各种统计分析结果,并利用屏幕图形捕获功能为用户直观提供测试数据依据。

关键特性

关键特性

支持北斗、GPS、GLONASS 等多种卫星时间信号源

支持 PTP、IRIG-B、串行时间报文等地面时间信号源

支持内置铷原子钟守时特性

支持 PPS、IRIG-B、串行时间、NTP、PTP 等信号输出

支持 PPS、IRIG-B(DC/AC) 等时间信号的特性分析

支持 NTP、PTP 等网络时间信号的特性分析

支持 1PPS+TOD、时间编码等串行时间信号的特性分析

支持脉冲频率、脉冲宽度、SOE 等信号的特性分析

支持 IRIG-B 时间码元和解码存储及监测分析功能

支持 IEC61850 SV/GOOSE 报文时间性能测试和分析

支持交换机驻留时间测试

支持多台合并单元时间性能测试分析

支持离线测试数据统计分析软件

支持网络报文捕获存储分析功能 (PCAP、CSV 等格式 )

支持空接点输入输出 SOE 动作时间测量功能

支持时间状态管理信息监测功能

支持信号数字示波器功能

支持屏幕捕获功能

支持内置电池功能



产品规格

性能参数锁定北斗仪表自身精度≤ 100ns(相对 UTC)
锁定 GPS 仪表自身精度≤ 30ns(相对 UTC)
保持时性能≤ 2us/d( 或等同指标 )
1PPS 脉冲输出精度≤ 30ns
PPS 测量精度≤ 20ns,分辨率1ns
脉冲宽度测量精度≤ 20ns,分辨率1ns
IRIG-B-DC 测量精度≤ 20ns,分辨率1ns
IRIG-B-AC 测量精度≤ 1us,分辨率1ns
1PPS+TOD 测量精度≤ 20ns,分辨率1ns
起始位 + 串行时间编码测量精度≤ 1us,分辨率1ns
NTP测量精度≤ 1us,分辨率8ns
PTP 测量精度≤ 20ns,分辨率8ns
SOE 测量精度≤ 10us,分辨率1ns
IEC61850 SV/GOOSE 测量精度 0.1us
仪表自身测量数据存储容量≥ 2G
屏幕抓拍、图形化保存:有
内置电池≥ 4小时
尺寸 469mm×312mm×150mm
接口定义1PPS+TOD/IRIG-B/ 串行时间:RS422/RS232,RJ45,2输入 / 输出
1PPS/IRIG-B/ 频率信号:TTL, BNC ,3输入 /4 输出
1PPS/IRIG-B/ 频率信号:光纤,ST, 3 输入 /5 输出
IRIG-B: AC,BNC,2 输入 /1 输出
NTP/PTP:
100/1000M Base-T,RJ45,1输入 / 输出
1000M Base-FX,SFP,1输入 / 输出
100M Base-FX, SFP, 1 输入 / 输出
DI/ DO:空接点,端子,2 输入 /2 输出
辅助电源:24/48/110/220VDC, 端子,4组
存储管理接口:USB2. 0 ,USB, 1
系统管理接口:RS232,RJ45,1
