国威WS848数字程控调度台硬件线路连接及软件通信设置

国威WS848程控调度机调度台说明书-中文

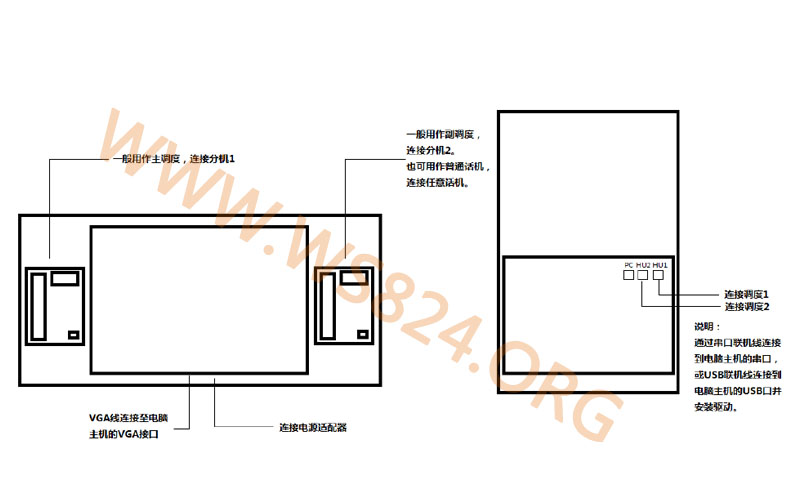

* 联机线连接

一端接交换机背板的串口(主调度接 HU1,副调度接 HU2),单调度时请使用主调度。另一端接调度软件所在电脑的串口,可以是主板自带串口,或者 USB 转串口。串口必须是 RS232 标准的 9 针串口。



* 主调度话机接线

主调度话机 必须接交换机的第 第 1 个分机端口。



* 双调度的副调度话机接线

副调度话机接第 2 个分机端口。总机部数必须设置为 2 部。

操作说明:管理系统“数字程控监控系统”中《参数设置》-->《总控制参数》-->《序号 10(总机部数)》设置为“2”。总机部数未设置正确时,副调度无法进行调度操作。



* 单调度的另一个话机接调度交换机的任意分机端口。



* 接通调度台的电源线,接通配套的电源适配器,并插入调度台正下方的电源孔。 调度台的 VGA 线,接调度软件所在电脑的 VGA 输出口。如果是带工控主机版本,将 VGA线插入调度台的 VGA 口即可。

运行“调度机管理软件”,开启时会自动联机,并获取所有分机外线的状态。 首 次 打开时,一般都会提示联机失败。点击 “通信设置”按钮,进入“通信设置”页面。并做如下设置:



* 主调度串口号只能选择 HU1 所接串口的端口号。



* 双调度的 副调度只能选择 HU2 所接串口。如果和 HU1 接反,显示联机成功,但是无法调度操作。单调度的副调度不用设置。



* 点击“保存”按钮,软件将自动检测联机,并在主页面下方显示相应状态。

“联机中...”时,指示灯变为银色。

“联机成功,主/副调度机正常工作”,指示灯为绿色。

“联机失败,请检查通信串口”,指示灯为红色。

注意:使用 USB 转串口时,驱动必须正常(联系串口的经销商或生产厂家获取驱动)。

国威WS848数字程控调度台查看端口号:右键点击《计算机》 --> 《属性》 --> 《设备管理器》 --> 《端口》。





 国威WS848数字程控调度台软件安装

带工控机的调度台有预装软件,可以忽略 1-3 步,参考第 4 步,将 USB 加密狗插入电脑的 USB 口,双击桌面上的“调度机管理软件”,即可打开调度软件。不带工控机的调度台按照下列步骤,安装调度机管理软件。

1. 打开光盘将安装包复制到本地磁盘,或者在网站上下载***的安装包。

2. 双击“DDS_SetUp_数字调度系统安装包.EXE”(加密狗版本)或“DDSEV_SetUp_数字调度系统工程版安装包.EXE”(工程定制版本),弹出软件的安装界面。

3. 如果不需要更改安装位置,可以一直点击“下一步”,直到安装完成。

4. 安装完成之后,必须在当前电脑的 USB 口插入配套的加密狗,才能运行软件。如果非配套的加密狗,或者未插入加密狗,会弹出提示,提醒用户插入加密狗。

5. 工程版请联系经销商,获取激活码进行激活,激活后才能使用。

提示:如遇到安全软件拦截,请设置白名单或者信任。
