IPPBX电话交换机PGAI800容量配置多大?IP主板,接线顺序说明


更新时间:2020-01-08 17:58 阅读次数:848125 编辑:国威客服


IPPBX电话交换机PGAI800 容量配置:

IPPBX电话交换机PGAI800 容量配置

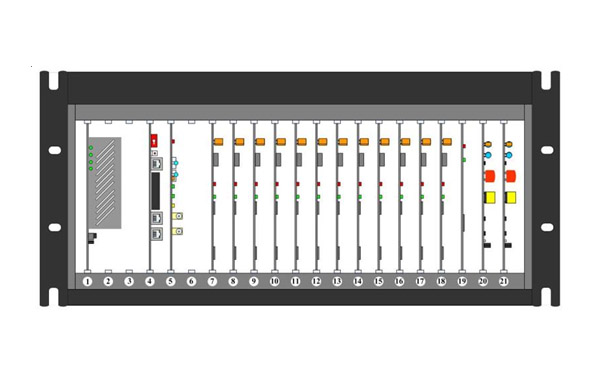

PGAI800每个机柜有  21个槽位,1槽为电源槽,可插二次电源板;2,3槽为备用槽,4槽为    IP主控槽,可插主控板/扩展主控板(主机柜时插主控板,扩展机柜时插扩展主控板);5~12为  8个  16线通用端口槽;13槽位为扩展控制槽,插扩展主控板;14~21为  8个 16线通用端口槽;  PGAI800最大支持  3个  256端口的机柜联机,最大  48个通用槽位,总计 768端口。
板件支持热插拔。使用模拟用户、环路中继、数字用户、DTMF、MFC时每块板卡占用一个通用槽位。使用数字中继板卡时将占用 2个通用槽位,插在奇数槽位时将占用后面的一个槽位,插在偶是槽时将占用前面的一个槽位,被占用的槽位不可插入任何板卡,最大支持 8个数字中继板。主板自带  8路  DTMF可以通过增加 16路的  DTMF板扩容。
模拟用户为 16路一块板卡,环路中继为  8路一块板卡,数字用户板为  8路一块板卡,DTMF为   16路一块。每块板卡均占一个 16端口的通用槽位,接线顺序为从槽位端口依次往后排,多余的留空。


IPPBX电话交换机PGAI800 IP主板介绍

IPPBX电话交换机PGAI800 IP主板介绍

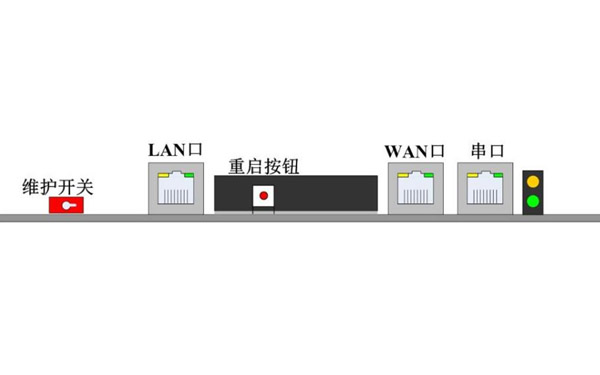

IP主板包含维护开关、重启按钮、LAN口、WAN口、串口。
维护开关:当维护开关在 ON位置时可以通过软件调试维护,当开关位置为  OFF时调试软件将无法登陆(默认 OFF)。
重启按钮:按下按钮后将重启 IP主板,重启将中断所有正在进行的通话。
LAN口:LAN口作为交换机调试用,不可作为    SIP、SIP中继注册端口。
WAN口:WAN口可以作为调试用也可以用作    SIP用户、SIP中继注册端口。
串口:一般为生产调试用,特殊情况下维护使用。
LAN口  IP:192.168. 2.2;WAN口  IP:192.168.0.235;串口波特率:115200。


IP电话交换机PGAI800-16对通信电缆顺序
PGAI800系列每一个通用槽位对应一个大对数电缆出线口,电缆线采用国际标准线序。
第一对 第二对 第三对 第四对 第五对 第六对 第七对 第八对
白蓝 白橙 白绿 白棕 白灰 红蓝 红橙 红绿
第九对 第十对 第十一对 第十二对 第十三对 第十四对 第十五对 第十六对
红棕 红灰 黑蓝 黑橙 黄绿 黑棕 黑灰 黄蓝

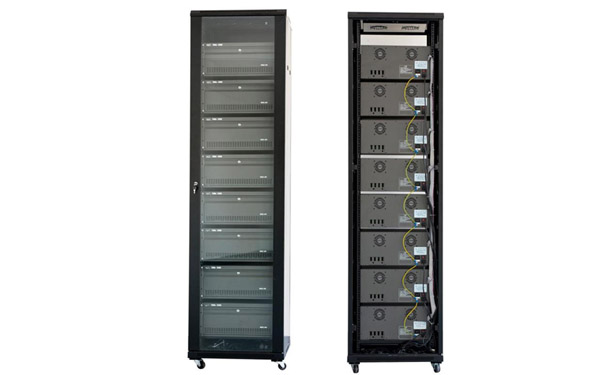

IPPBX电话交换机PGAI800-机柜连接
主机柜和扩展机柜联机时,主机柜扩展接口 1和  2连接,主机柜扩展接口板上接口按顺序与每层扩展机柜之间的 1、2口通
过二条专用的扩展电缆进行连接。

IPPBX电话交换机PGAI800-机柜连接


如果本文没有解决您遇到的设置问题:
您可以下载对应国威电话设备型号说明书:http://www.ws824.org/download/
您可以联系国威客服,技术电话:18144823824(微信同号)

国威网站文章地址:IPPBX电话交换机PGAI800容量配置多大?IP主板,接线顺序说明 http://www.ws824.org/problem/1673.html
