IPPBX电话交换机PGAI200容量配置,端口说明和接线方法


更新时间:2020-01-08 18:10 阅读次数:84895 编辑:国威客服


IPPBX电话交换机PGAI200容量配置:
IPPBX电话交换机PGAI200端口说明

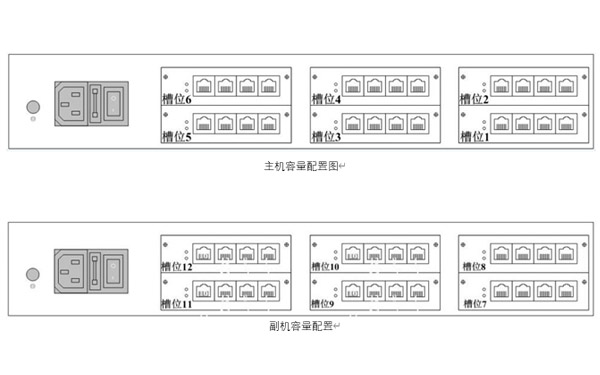

主机容量配置图:如上图所示,PGAI200系列主机柜有6个通用槽位,通用槽位可接模拟用户、环路中继、数字用户,每块卡占用一个通用槽位。
单机柜时使用数字中继板卡时必须放在第6槽位槽位。每个槽位为16端口槽,模拟用户板卡为16路每块,环路中继为4路一块,数字用户为8路一块。
每块板卡均占一个16端口的通用槽位,接线顺序为从槽位端口依次往后排,多余的留空。

副机容量配置:如上图所示,PGAI200系列副机柜有6个通用槽位,通用槽位可接模拟用户、环路中继、数字用户,每块卡占用一个通用槽位。
每个槽位为16端口槽,模拟用户板卡为16路每块,环路中继为 4路一块,数字用户为8路一块。每块板卡均占一个16端口的通用槽位,接线顺序为从槽位端口依次往后排,多余的留空。
使用数字中继板卡时将占用2个通用槽位,插在奇数槽位时将占用后面的一个槽位,插在偶是槽时将占用前面的一个槽位,被占用的槽位不可插入任何板卡,最大支持 6个数字中继板。
主机自带8路DTMF可以通过增加4路的 DTMF板扩容至12路,如果增加副机柜时可增加一块16路  DTMF扩容至28路。



IPPBX电话交换机PGAI200端口说明:


IPPBX电话交换机PGAI200端口说明

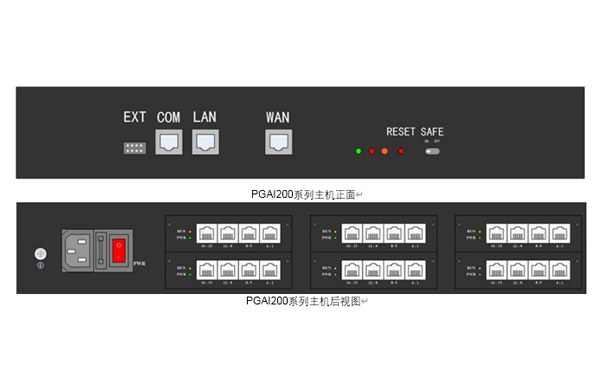

主机器正面包含维护开关、重启按钮、LAN口、WAN口、串口、EXT接口、电源指示灯、联机指示灯、运行指示灯。
维护开关:当维护开关在 ON位置时可以通过软件调试维护,当开关位置为  OFF时调试软件将无法登陆(默认 OFF)。
重启按钮:按下按钮后将重启 IP主板,重启过程将中断所有正在进行的通话。
LAN口:LAN口作为ip交换机调试用,不可作为    SIP、SIP中继注册端口。
WAN口:WAN口可以作为调试用也可以用作    SIP用户、SIP中继注册端口。
串口:一般为生产调试用,特殊情况下维护使用。
EXT 口:扩展机柜连接口。
LAN口  IP:192.168. 2.2;WAN口 IP:192.168.0.235;串口波特率:115200。



IPPBX电话交换机PGAI200端口说明

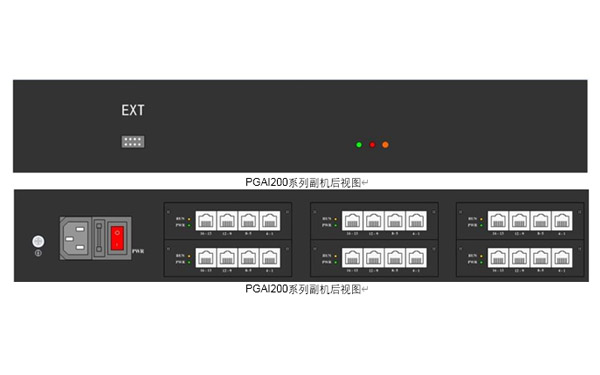

副机正面包含 EXT接口、电源指示灯、联机指示灯、运行指示灯。
联机注意事项:
当主机需要扩容副机时,将主副机断电后通过联机线将主机的 EXT口与副机的  EXT口相连。开机时需先开主机后开副机。
关机时需先关副机再关主机。主副机联机必须将主副机的地线接口相连统一接地。
注意:安装更换板卡时必须关闭主机副机,并拔掉电源线!


IPPBX电话交换机PGAI200端口接线方法

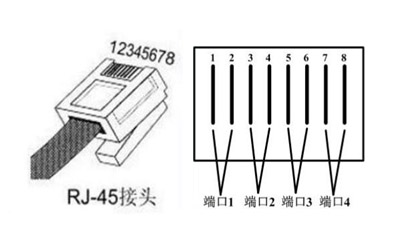

PGAI200系列分机板和外线板均采用  RJ45网络水晶头出线方式,正视板卡时端口大小为从右往左排列。每一个网络水晶头内含有 4个端口,排列顺序为  1-2、3-4、5-6、7-8分别为一组。

IPPBX电话交换机PGAI200端口接线方法
