国威WS824专用话机为什么有杂音?怎么解决?

更新时间:2012-04-23 22:47 阅读次数:848139 客服编辑:国威科技


问题描述:国威WS824(5D)-008A板用网线(电话线或铁线)接专用话机30米有杂音,并有延时问题。

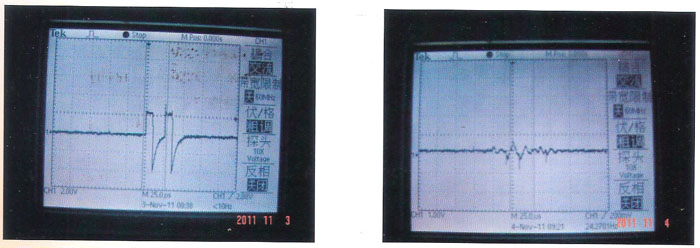

原因分析:由于电路线阻抗大,信号线之间容抗小,将两侧数据信号感应到中间模拟通话线路上造成专用话机“哒哒”声。测量端口通话杂波与数据信号一致,如下图一二所示:




国威专用话机


专用话机数据信号                                                                          专用话机中间语音通道杂波(0.6V)

解决方案:

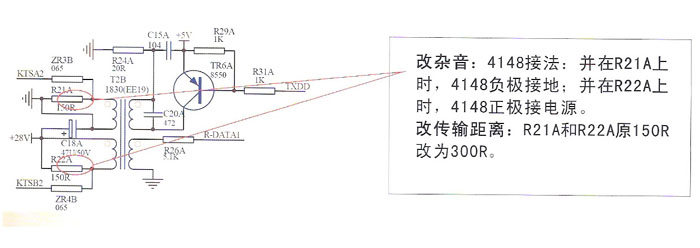

如下图所示,将1830A次级端增加4148二极管(前四端R19A,A20A,后四端口R21A,R22A电阻上各并一只4148二极管),形成检波电路



国威专用话机


电路原理

国威专用话机

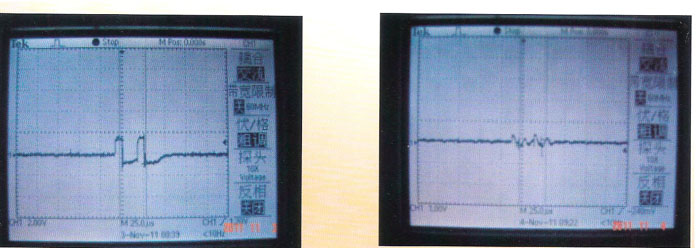

检波后有效波形幅度2V保留,去掉4V杂波

检波后语音通道杂波(0.3V)


改效后效果:专用话机传输距离达到800米,杂音小于-58DB。

国威电话交换机实际安装专用话机时,可以考虑多股线路并联,减小阻抗
