应急广播-云广播-4G号角(县级,乡镇,村村通广播)解决方案

***章 项目基本概况

1.1建设目标

完成全县      乡镇     个行政村      自然村的智能应急广播系统工程建设,实现农村广播村村响;构建以县为中心、以乡镇为依托、村社为基础的覆盖全县的应急预警广播公共服务体系。

1.2建设范围

此次应急预警广播信息系统工程建设,涉及全县各乡镇、行政村、自然村。

1.3主要项目

一是在县建设应急预警广播播控中心;二是在全县各乡镇设立广播插播站;三是在全县各行政村建设村级广播室;四是在全县所有自然村、乡镇区建设智能接收终端;实现全县应急广播全覆盖。



第二章 方案设计

2.1传输方式

采用全数字IP网络和4G无线网络的传输方式。县级到乡镇以有线光缆传输;镇到村通过有线IP网络和4G无线网络将广播送至各村各社。通过县播控中心、乡镇广播插播平台和村广播室;实现三级联控。县、镇、村三级在系统授权的情况下,开广播会,播送应急广播通知;县、镇两级可远程控制智能接收终端的开关机和音量大小。

2.2设计原则

(1)三级联控、三级插播,上级优先、应急优先;

(2)采用全数字IP网络和4G无线网络的传输方式;

(3)自动广播:无人值守、广播节目全自动定时播出;

(4)远程自检:一键巡检音箱的在线情况以及发声是否正常.

2.3整体规划

(1)在县级广播中心设置村村响广播站(广播员工作站),可对下辖所有乡镇、行政村及各自然村接收终端进行智能化管理控制,同时设有手机应急广播通道,以满足全县应急广播通知功能。

(2)在乡镇设置广播插播站(广播员工作站),可对乡镇辖区内所有行政村及自然村接收终端进行智能化管理控制,

(3)在行政村设置广播室(场景终端),可对本行政村进行村级广播,以满足本行政村应急广播通知功能。

(4)在每个自然村或合作社设置智能接收终端点(4G全网通广场音箱)。

(5)系统预留各级部门应急信号接入端口。



第三章 方案详解

3.1县级广播播控中心设计

    县级广播播控中心机房设备主要由节目音源(机顶盒接收的上级广播电台音频、本地广播音频、电脑音频等),广播员工作站(内置:采编、分区广播、定时广播、应急广播、Fm调频、服务器等组成。系统平时可由广播员工作站自动管理县级广播节目的播出,包括节目源的切换,电脑内置音频的播出,广播设备的寻址开关机和音量控制,单独分区不同广播时段的控制等。软件还具有手动寻址控制功能,可以实现对所有或单独区、终端进行手动的开关机、音量控制等。

    县级平时除可由播控管理平台自动实现广播节目录制播出外,还具有多重应急播出通道:

    1、话筒应急播出:县级可通过话筒输入功能实现全县的应急广播播出。县级话筒插播具有优先功能,县级应急插播时下级自动禁止插播,自动收转播出县级发布的应急广播。

2、手机端应急播出:县级可通过手机端APP功能实现全县的远程应急播出。

3、FM调频播出:县级可通过广播员工作站内置的FM调频收音机播出,将上级广播电台音频实现全县广播。

     系统预留上级接收通道,方便以后的系统升级联网。

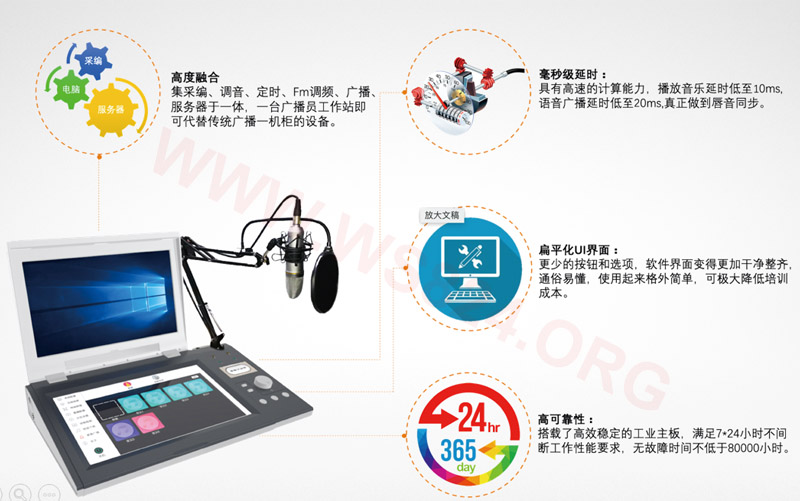

广播员工作站介绍:

该设备集采编、分区广播、定时广播、应急广播、Fm调频、服务器等等,涵盖了传统模拟广播、智能调频广播的全部功能,一台广播员工作站即可代替传统广播一机柜设备。彻底改变了传统广播系统音质不佳、易受干扰、传输距离受限、维护管理复杂、扩展性不强、互动性差等缺陷。具有传输数字化、终端个性化、管理网络化、使用简单、功能强大、系统稳定、零维护等特点。

 广播员工作站



功能:

多权限管理:管理员、播音员权限分离,方便管理;

远程控制:四级可控、三级插播,上级优先、应急优先;

音频广播:可向网络音箱播放MP3文件(可定时播放和手动播放)

音频采集:可把话筒,音乐播放器等模拟音频采集并向网络音箱播放;

音箱分组:可把接入的网络音箱编成不同分组,便于管理和播放音乐信息;

音箱自检:可查询网络音箱的网络连接状态和外放发声状态;

下载功能:提供音乐库供使用者下载,丰富播放内容;

应急广播:出现灾害、火警等应急情况时可一键快速定位广播,及时

  通知学校、商场等公众场所的人。





3.2镇级广播站设计

    镇级广播站设备同样是部署一台广播员工作站,只是给予该台广播员工作站的用户权限比县级权限低一级。系统平时可由广播员工作站自动管理该镇辖区内广播节目的播出,包括节目源的切换,电脑内置音频的播出,广播设备的寻址开关机和音量控制,单独分区不同广播时段的控制等。遇到紧急事件也可有镇广播员人工插播或上级县广播站远程接管统一广播。

3.3村广播站设计

村广播室放置一台智能场景终端,村广播员手机安装手机广播APP;平常终端音箱自动接收受控上级广播。当村级组织需要播出节目或遇到紧急情况时,可通过智能场景终端的话筒播出广播,也可通过手机APP远程广播;当播出完后,正常回到日常联播状态。

广播员工作站介绍:

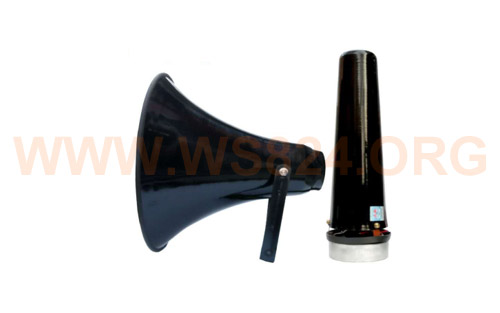

3.4全网通4G音箱介绍

    扩声方面我们采用50W 语音号角单元音箱进行设计。





1、整合网络音频解码,数字功放及号角;

2、高真保扬声器D类功率放大器;

3、回路检测功能,可远程监测号角工作状态,轻松维护;

4、号角发声检测传感系统,可远程监测号角发声是否正常;

5、内置IC卡数据备份插槽,可通过ic卡存储备份音箱数据;

6、终端支持服务软件远程更新;

7、标准RJ45网络接口,有以太网口的地方即可接入,支持跨网段和跨路由;

9、无信号自动断电,有信号自动开启,支持服务软件调节音量;

10、支持全网自适应3/4g广播通讯。

物理参数:

单元组合:50W 语音号角单元

接口:AC220V电源×1,线束RJ45×1 I/O×1,IC卡插槽×1;

灵敏度:≧104db;

失真度:<1.5%;

信噪比:≧60db;

频率响应:200Hz~6000Hz;

尺寸:直径520mm*440mm

功放无信号延时静默周期:1秒;

有效投射角度:≧80°;

有效投射距离:安装高度30m,倾斜角度3°~10°,安装空阔投射850米。





第四章 系统优势

4.1快速部署

一台广播员工作站即可代替传统广播一整机柜的设备,无需大量的设备堆叠与布线,只需将设备接入原网络即可使用,***兼容计算机网络、监控网络、校园网等。

4.2三级联控

通过县播控中心、乡镇广播插播平台和村广播室;实现三级联控。县、镇、村三级在系统授权的情况下,开广播会,播送应急广播通知;县、镇两级可远程控制智能接收终端的开关机和音量大小。

4.3远程巡检

    系统支持在县/镇广播站一键对所有村镇终端音箱进行远程在线检测,不但可以检测出音箱的在线情况,还可以检测出音箱发声是否正常,保证防疫宣传不漏掉任何一个角落。

4.4无限分区

系统支持任意/无限分区,同一时间不同区域可播放不同的内容。

4.5轻松维护

所有终端音箱均有IC卡信息备份卡槽,音箱的IP信息、地理位置信息均记录在IC卡上,当音箱发生故障时,只需拆下故障音箱、拔下IC卡装到新音箱上即可,无需任何调试。

4.6自动广播

    支持录音制作、定时播放、循环播放;可做到无人值守、广播节目全自动定时播出。

4.7高延展性

音箱数量增容

    当需要对系统音箱数量进行升级时,无需从控制室重新铺设线路,只要在原有的网络上往下加接终端设备就可以解决。

功能扩展

全网通4G音箱可以接入五个子模块,分别为sos求救点,远距离拾音器,温湿度传感器,空气传感器,液位传感器来进行各种监测和报警活动。

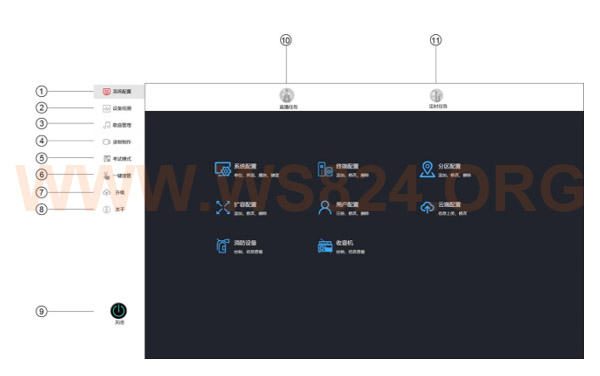

第五章 个性化软件介绍



软件特点:

具有网络广播功能:可向网络音箱播放MP3文件(可定时播放和手动播放);

具有模拟音频采集、播放功能:可把话筒、DVD、音乐播放器的模拟音频采集并向网络音箱播放

具备网络音箱分区功能:可把接入的网络音箱编成不同分区,便于管理和播放音乐信息

具备音箱自检查询功能:可查询网络音箱的网络连接状态和外放功能状态,便于查询维修、管理

具备音乐、歌曲下载功能:提供音乐库供使用者下载,丰富播放内容

具备应急广播功能:配套使用应急广播软件和云服务器的部署,使用者可在任何地方发布应急广播信息(包括播放应急音频文件和人工呼叫),出现灾害、火警等应急情况时可及时通知学校、商场等公众场所的人

具备考试模式,可根据考试流程设置任务间隔时间,支持一键开始,后期自动根据考试流程执行广播任务;

具备广播文件制作功能,可倒入多个背景音乐文件,可设置每个背景音乐的播放起始与结束时间,能够同时录制麦克风与背景音乐,录制完成后自动生成MP3文件,可供后期广播;

具备直播录制功能,可在直播页面直接录制当前直播的内容;

系统音频实时采播功能,可对接入的音频进行实时采集播放。

具备一键定位广播功能,紧急广播时可通过单键飞梭按钮一键快速定位相应区域或全区域进行紧急广播。

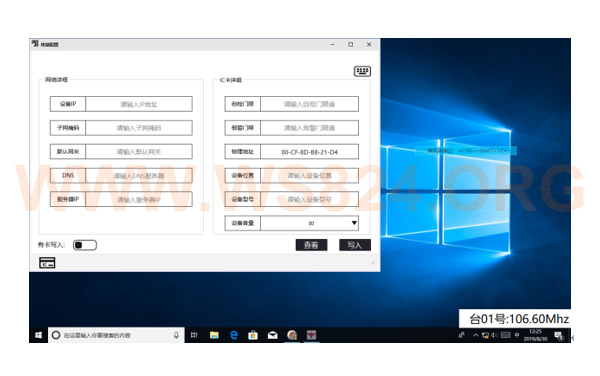

5.1终端管理

可添加音箱、分区场景终端、扩容主机、消防主机等多种终端设备。



我们所有的网络终端都具有IC卡信息备份插槽,在给网络终端配置前,先通过软件的终端管理页给每个终端的IC卡写入详细的信息,其中包括改设备的iP地址、设备位置、设备型号等信息。当终端设备安装好后,只需插入相对应的IC卡即可,无需配置。



5.2分区配置



    终端设备插入IC卡后,启动广播员工作站,该软件会自动搜集网络内的终端设备信息,包括IP地址和位置信息。获取终端设备信息后,只需在分区设置里对终端进行分区即可。

    可实现分区广播,每个分区音频解码终端都具有独立的IP地址管理,可实现不同分区播放不同音乐节目。



5.3设备检测



    在发起广播前,可对单个终端、分区、全部终端进行再线检测,可通过该检测页面检测到终端的网络状态以及音箱的发声状态是否正常。

    网络状态显示异常时,表示该终端设备不在线,需要检查网络连接;

    音响状态显示异常时,表示该终端设备不出声音了,需要检查音箱喇叭是否正常。

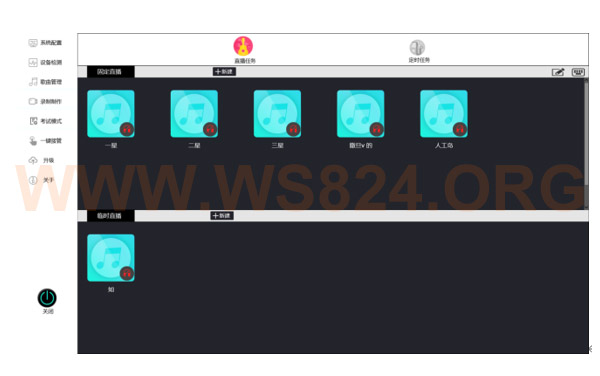

5.4建立直播任务



所有终端设备检测完毕后,即可开始建立直播任务:

固定直播:在此栏新建的任务为每天固定直播任务;

临时直播:在此栏新建的任务为临时直播任务,可设置结束时间,到时间后自动删除该任务。

5.5建立定时任务



固定定时:按一个时间周期重复执行的定时任务;

临时定时:在一个时间段内执行的定时任务,过了这个时间段自动删除该定时任务。

5.6录制制作



    具备广播文件制作功能,可倒入多个背景音乐文件,可设置每个背景音乐的播放起始与结束时间,能够同时录制麦克风与背景音乐,录制完成后自动生成MP3文件,可供后期广播;



5.7紧急广播

可提前设置紧急广播内容,遇到紧急情况发生可通过广播员工作站的单间飞梭按钮快速定位分区进行语音广播或音频直播。
