国威WS848程控调度交换机调度台说明书-中文

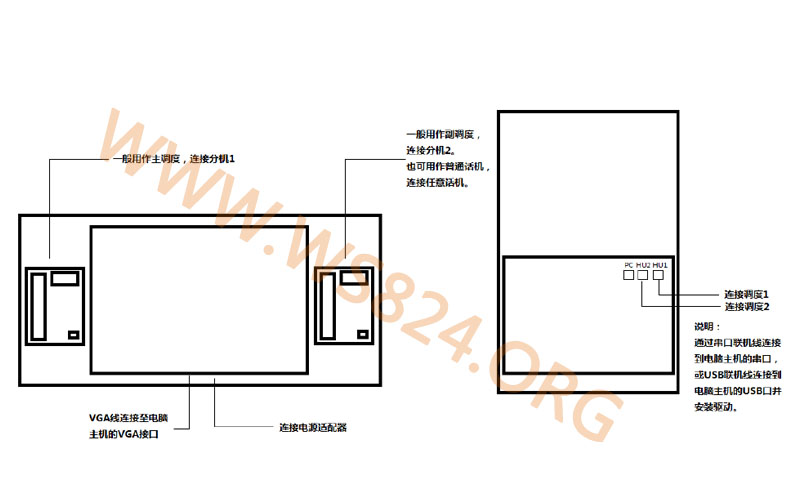

联机线连接
一端接交换机背板的串口（主调度台接 HU1，副调度台接 HU2），单调度时请使用主调度。
另一端接调度软件所在电脑的串口，可以是主板自带串口，或者 USB 转串口。
串口必须是 RS232 标准的 9 针串口。
主调度话机接线
主调度话机必须接交换机的第 1 个分机端口。
双调度的副调度话机接线
副调度话机接第 2 个分机端口。总机部数必须设置为 2 部。
操作说明：管理系统“数字程控监控系统”中《参数设置》-->《总控制参数》-->《序号 10（总机部数）》设置为“2”。总机部数未设置正确时，副调度无法进行调度操作。
单调度的另一个话机接交换机的任意分机端口。
接通调度台的电源线，接通配套的电源适配器，并插入调度台正下方的电源孔。
调度台的 VGA 线，接调度软件所在电脑的 VGA 输出口。如果是带工控主机版本，将 VGA线插入调度台的 VGA 口即可。
运行“调度机管理软件”，开启时会自动联机，并获取国威WS848程控调度机所有分机外线的状态。 首次打开时，一般都会提示联机失败。点击“通信设置”按钮，进入“通信设置”页面。并做如下设置：
主调度串口号只能选择 HU1 所接串口的端口号。
双调度的副调度只能选择 HU2 所接串口。如果和 HU1 接反，显示联机成功，但是无法调度操作。单调度的副调度不用设置。
点击“保存”按钮，软件将自动检测联机，并在主页面下方显示相应状态。
“联机中...”时，指示灯变为银色。
“联机成功，主/副调度机正常工作”，指示灯为绿色。
“联机失败，请检查通信串口”，指示灯为红色。
注意：使用 USB 转串口时，驱动必须正常（联系串口的经销商或生产厂家获取驱动）。
查看端口号：右键点击《计算机》 --> 《属性》 --> 《设备管理器》 --> 《端口》。
