WS848-5B/5C（-1）编程说明书
文件类型 :
pdf
上传时间 :
2021-10-28 12:32:36
下载次数 :
776
文件大小 :
3.42MB
更新时间 :
2021-10-28 12:32:36
详细介绍
感谢您选用国威WS848系列程控电话交换机！国威WS848程控电话交换机可以配接普通电话机，也可以配接专用话机。配接专用话机时，具有一键代接来电、一键选用外线/拨打分机、实时显示端口状态等诸多实用功能。系统具有配套的PC 计费管理软件，用户可以方便直观地设置交换机的各项参数，并且支持端口状态监控、叫醒设置、离线话单、话单记录、查询、统计、管理、打印等功能。
WS848-5C 型、WS848-5C-1 型
. 系统***配置： 32 外线256 分机（WS848-5C 型） 24 外线128 分机（WS848-5C-1 型）
. 系统***配置： 8 外线8 分机
. TRK 外线板： 每块8 门外线
. EXT 分机板： 每块8 门分机
WS848-5B 型
. 系统***配置： 12 外线128 分机
. 系统***配置： 4 外线8 分机
. TRK 外线板： 每块4 门外线
. EXT 分机板： 每块8 门分机
接口类型
. 外线端口为模拟接口：
WS848-5C 型和WS848-5C-1 型采用RJ45 接口，通过8P8C 水晶头接入。
WS848-5B 型采用RJ11 接口，通过6P2C 水晶头接入。
. 分机端口为模拟接口：
WS848-5C 型和WS848-5C-1 型采用RJ45 接口，通过8P8C 水晶头接出。
WS848-5B 型采用RJ11 接口，通过6P2C 或6P4C 水晶头接出。
. 联机接口为RS232 串行接口，必须配合专用联机线使用。
规格参数
. 工作电压：
标配：AC 输入220V±10% 50/60Hz
选配：DC 输入24V 蓄电池或24V 直流电流
. 振铃电压：
AC 75V 25Hz
. 内线馈电电压：
DC 40V±5V
. ***功耗：
***值≤100W
. 联机接口：
采用RS232 串口通讯，专用联机线
. 操作系统：
管理软件支持Windows XP/7/8/10 32 位或64 位操作系统
. 尺寸参数：
长*宽*高，单位毫米mm
WS848-5B 型： 约为440*301*141
WS848-5C 型： 约为433*310*426
WS848-5C-1 型： 约为433*310*242
WS848-5B 型板卡安装说明
从左到右依次为CPU 板、3 块TRK 板、16 块EXT 板，电源板在机箱内。

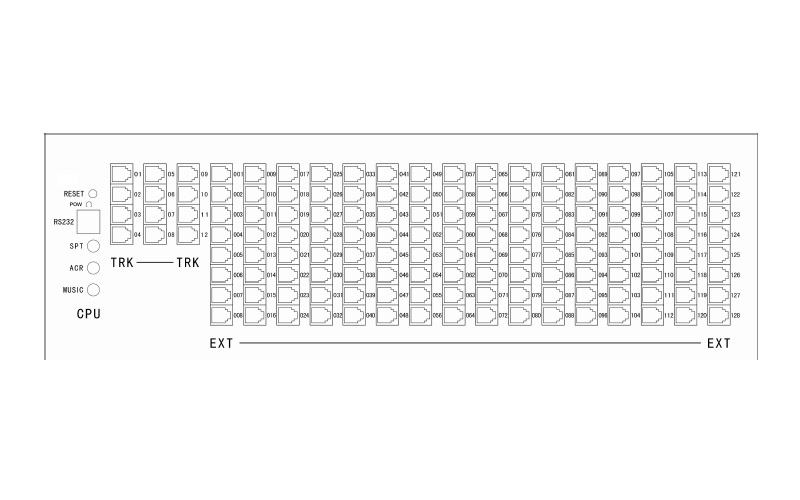

WS848-5B 型板卡及接口接线说明
CPU 主控板从上至下，依次为：
①RESET（复位按键） ②POW（电源指示灯）③RS232（联机接口）
④SPT（广播音频输出） ⑤ACR（录音输入） ⑥MUSIC（转接音乐输入）
TRK 外线板的接口说明：
外线板上有4 个RJ11 接口，一个RJ11 接口接一路电话进线，可接4 路外线。
EXT 分机板的接口说明：
分机板上有8 个RJ11 接口，一个RJ11 接口接一路分机内线，可接8 路分机。
普通分机和外线的电话线均采用两线制，用户仅需要压制中间两芯线。专用分机采用四芯线压制，两端线序相反，如果一端的排序是黄绿红黑，那么另一端的排序就是黑红绿黄。特别注意：一个分机端口只能接一部话机！
外线端口右边的数字是外线端口号，01 表示LIN01...12 表示LIN12。
分机端口右边的数字是分机端口号，001 表示EXT001...128 表示EXT128。
***个分机插槽可以选配专用分机板（支持4 路专用分机和4 路普通分机）。

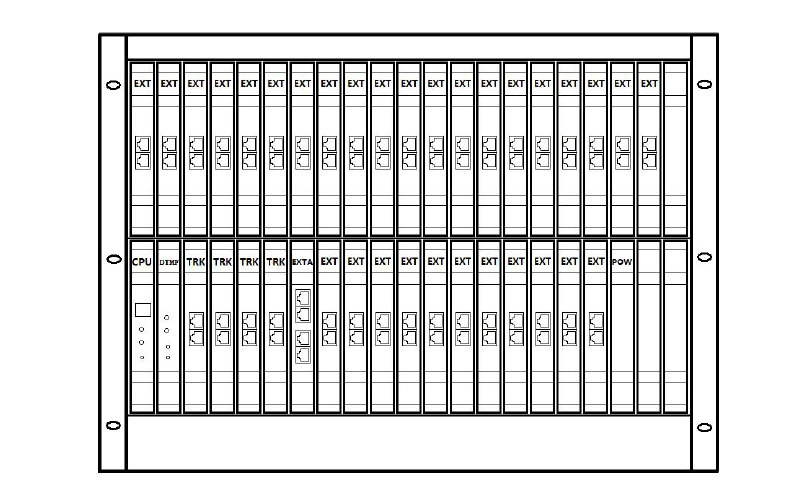

WS848-5C 型板卡安装说明
***层（下层）依次为：CPU 主板、DTMF 音板、4 块TRK 外线板、1 块
EXTA 专用分机板（默认安装为EXT 普通分机板）、11 块EXT 普通分机板、1块POW 电源板、2 块空挡板。
第二层（上层）依次为：20 块EXT 普通分机板、1 块空挡板。

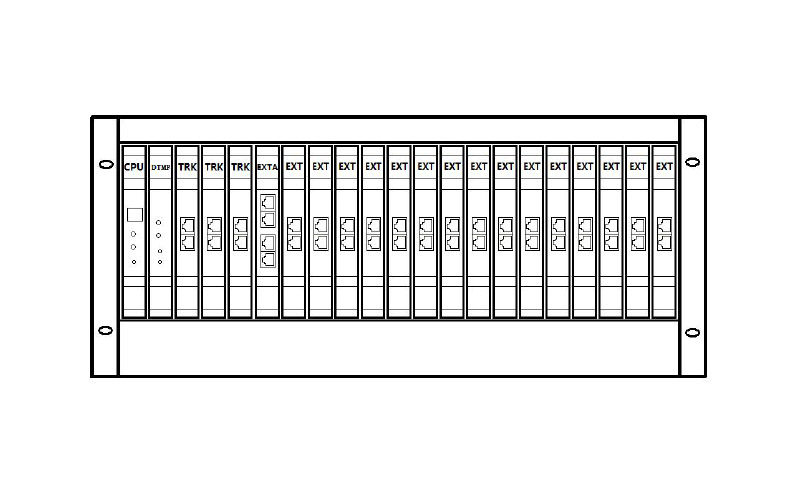

WS848-5C-1 型板卡安装说明
从左到右依次为：CPU 主板、DTMF 音板、3 块TRK 外线板、1 块EXTA 专用分机板（默认安装为EXT 普通分机板）、15 块EXT 普通分机板，WS848-5C-1 型的电源板安装在底壳上。
WS848-5C 型和WS848-5C-1 型板卡及接口接线说明
CPU 板从上至下，依次为：
①RS232（联机接口） ②MUSIC（外接转接音乐输入）
③ACR（录音输入） ④LED（电源指示灯）
DTMF 板从上而下，依次为：
①SPT1（广播音频输出） ②SPT2（空位/保留）
③RESET（复位孔） ④SELF（空位/保留）
TRK 外线板卡的接口说明：
外线板上有2 个RJ45 接口，每个接口可以接四路外线。
***块TRK 板从上到下依次为LIN01-LIN08 外线端口，上方的RJ45 端口为LIN01-LIN04，下方的RJ45 端口为LIN05-LIN08，后续的外线板卡依此类推。
EXT 普通分机板卡的接口说明：
普通分机板上有2 个RJ45 接口，每个接口可以接四路分机。
***块分机板从上到下依次为EXT001 ~ EXT008 分机端口，后续的端口号依次类推。
外线板和普通分机板的接线说明：
用RJ45 水晶头压制8 芯线进行连接，水晶头弹片面向下，金属面向上，从左到右依次为编号为1-8，1/2 组成一路内/外线， 3/4 组成一路内/外线，5/6 组成一路内/外线，7/8 组成一路内/外线。
***个分机插槽可以选配EXTA 专用分机板（支持8 路专用分机）。
EXTA 专用分机板卡的接口和接线说明：
专用分机板上有4 个RJ45 接口，每个RJ45 接口可以接两部专用功能话机。
水晶头的1/2/3/4 组成一路专用内线，5/6/7/8 组成一路专用内线。其中1/5 为电源线，2/3 和6/7 为通信线，4/8 为数据线。专用分机必须严格按顺序接！
特别注意：一个分机端口只能接一部话机！
国威WS848系统初始状态说明
. 系统默认工作在日间服务状态。
. 分机号码以8 开头，号码从8000 ~ 8255，依次对应EXT001-EXT256。
. 所有外线为人工值班方式，外线有来电时，EXT001（8000）分机将振铃。
. 分机的提机方式默认为内线，摘机可以直接拨打分机号码。
. 默认拨9 外线，出局号默认为“9”。
. 默认无任何通话限制，分机可拨打任意电话。
. 外线全部为开通状态，中继组第1 组中默认存放了前31 个外线端口。
. 系统的初始密码为6666。
. 系统的转接方式为“拍叉簧”转接。
. 计费功能默认为关闭状态，打开计费后默认为离线计费状态。
. 叫醒功能默认为关闭状态。
. 来电报号功能默认为关闭状态。
. 默认分机无权修改自身的号码。
. 来电引导语音的时长默认为10 秒。
. 外线设置为电脑值班时，来电方如果超时不拨号，系统会自动挂断本次来电。
. 默认禁用夜服来电引导语，夜服时引导语音和日服相同。
. 默认所有分机关闭强插/监听功能，通话不会被其他分机监听。
. 来电引导语音、遇忙等七段提示语音只能在EXT001 端口所接的分机上进行
录制和试听操作。
. 只有前127 个分机端口所接的分机，可以设置为人工值班时的响铃分机。
. 只有前32 个分机端口所接的分机，可以设置为电脑值班时的外线总机。
