说明书/软件（WS824/WS848/GW/HB/NSN9000系列）
点击下载
Download
文件标题 :
WS824-N600说明书
文件类型 :
pdf
上传时间 :
2021-10-28 16:28:32
下载次数 :
1180
文件大小 :
1.7MB
更新时间 :
2021-10-28 16:28:33
详细介绍

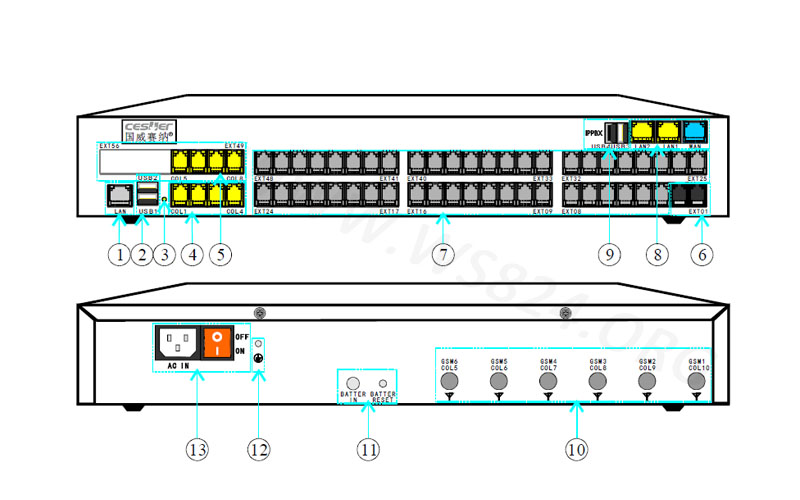

国威WS824-N600电话交换机接口说明：
1、LAN接口，接入网络连接配套管理软件（可远程管理）或输出系统外线通话清单。
2、USB接口，USB1为外线保留音乐更新导入或电脑话务员转录接口，USB2为系统本地升级接口。
3、RUN_LED系统运行指示灯，也可切换指示USB2接口状态。
4、外线端口COL1-COL4，从左至右排列，用于接入模拟中继线路。
5、外线端口COL5-COL8，从左至右排列，用于接入模拟中继线路；也可安装008C分机板，为分机端口EXT49-56，分机号849-856。
6、专用话机端口EXT01、EXT02。从右至左排列，接专用话机时须用四芯电话线，接普通话机时则用两芯电话线，初始分机号码为801、802。
7、分机端口EXT03~48，从右至左排列，自下而上叠加分机板卡，用于接入两芯普通话机，初始分机号码803至848。
8、IP功能板WAN接口，接入外部网或局域网，LAN1和LAN2接口，IP功能板内置路由器Lan接口。
9、USB接口， USB3为IP功能调试接口； USB4为通话录音功能外接存储接口。
10、无线接口COL5-10，从左至右排列，接入GSM手机卡
11、24VDC备用电池接口BATTER IN及启动按钮BATTER RESET
注：须使用针状金属插入按钮孔约3秒后方能正常启动。
12、接地端子
13、从右至左，分别为电源插座AC IN及电源开关。
