PA3 PA2S SIP广播网关

PA2S是一款 SIP 对讲广播网关，媒体流传输采用标准IP/RTP/RTSP协议。它集多种功能接口于一体：广播、采播、录音、对讲、视频、安防，通过连接对应的外设来实现音视频对讲、广播、安防触发等实用性功能，可适应多种使用环境，方便快速部署设备。并且设备尺寸小，适用于各类集成方案的DIY应用。

功能亮点
. 小巧玲珑，可嵌入其他设备内部安装
. 紧急呼叫按键接口，一键呼叫
. 摄像头 NVR 录像，标准 RJ45 接口
. 录音输出，3.5mm 标准音频接口，即插即用
. Line out 音频输出接口，可扩展外部有源音箱接口
. 10W~30W 单声道功放输出，根据输入电压适配输出功率
. 百兆以太网 - 自适应 10/100 Mbps 网络端口，提供快速网络传输，支持PoE 供电

基本功能
. 2 条 SIP 线路
. 快速拨号
. 与 IPC 摄像头联动，实现视频对讲
. 语音播报 IP 地址
. MP3 广播
. 支持单声道有源音箱
. 支持音频线路输入
. 支持对讲录音输出
. 开关量信号输入输出
. 支持自定义 DSS 键接口
. 以太网供电

设备功能
. 默认自动接听通话 (自动应答)
. 用户自定义 DSS 键
. 按键或远程音量调节
. 网络时间同步
. 时间管理 (定时周期任务)
. 动态组播功能
. SIP 通话转组播
. HTTP API
. Action URL / Active URI

通话功能
. 拨出 / 接听 / 拒接
. 呼叫等待
. 对讲功能，组播
. 快速拨号
. 匿名呼叫

音频特性
. 窄带编码: G.711A/U, G.729A/B,iLBC,G.723.1,G.726-32K
. 宽带编码: G.722, Opus
. 双工对讲, 支持声学回音消除 (AEC)
. DTMF: 带内 (In-band), 带外 (RFC2833/SIP INFO)

网络特性
. 10/100 Mbps 以太网
. IP 模式：IPv4/IPv6/IPv4&IPv6
. IP 获取方式：静态 IP 设置 / DHCP
. 虚拟私有网 (VPN): L2TP / OpenVPN
. 虚拟局域网 (VLAN)

相关协议
. SIP v1 (RFC2543), v2 (RFC3261) over UDP/TCP/TLS
. RTP/RTCP/SRTP
. STUN
. DHCP
. IPv6
. PPPoE
. L2TP
. OpenVPN
. SNTP
. FTP/TFTP
. HTTP/HTTPS
. TR-069

配置与管理
. 通过 FTP/TFTP/HTTP/HTTPS/DHCP OPT66/SIP PnP/TR-069 进行自动部署配置 (Auto-Provisioning)
. 网页管理界面
. 网页报文撷取 (Web-based Packet-dump)
. 配置导出 / 导入
. 软件升级
. 系统工作日志 (Syslog)

实体规格
. 3 个物理按键，包括：
➢ 2 个声音控制键, 增大/减小
➢ 1 个复位键 (软复位，用于恢复出厂设置)

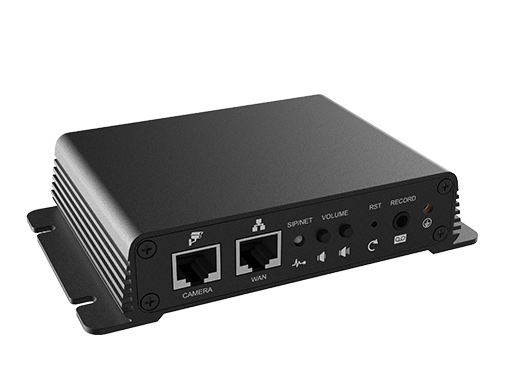

. RJ45 接口 x2: WAN 口 / 摄像头口
➢ WAN 口：连接互联网或局域网，支持 PoE 以太网供电
➢ 摄像头口：连接原配摄像头
. 蓝色指示灯 x1: (SIP 状态与网络状态)
. 录音输出接口 x1: 可连接电脑等音频设备
➢ 输出：本地麦克风语音和通话语音录音混合输出
➢ 接口：3.5mm 标准音频接口
➢ 阻抗：15 Ohm
. 接地螺丝接口 x1: 连接大地

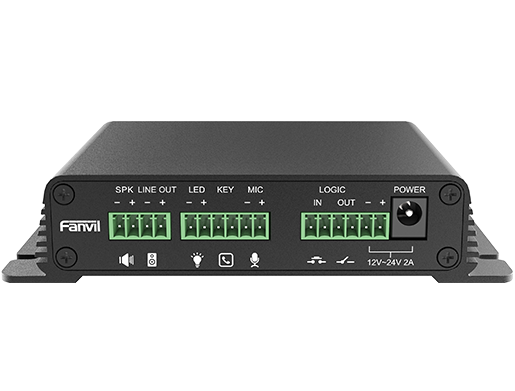

. 无源喇叭接口 x1: 连接喇叭
➢ 输出功率:
◆ 4Ω，PoE/10W, 12V/10W, 18V/20W, 24V/30W
◆ 8Ω，PoE/5W, 12V/5W, 18V/10W, 24V/15W
➢ 线径：18AWG 或者更大线径
➢ 接口：可插拔接线端子
. 音频线路输出接口 x1: 连接有源音箱
➢ 输出：可通过音量调整输出，***为 1.2Vpp
➢ 接口：可插拔接线端子
. 1 路 DSS 键接口 (4 线): 连接速拨按键（支持带灯按键）
➢ 指示灯: 输出 5V / 5mA
➢ 接口：可插拔接线端子
. 麦克风输入/音频线路输入接口 x1: 连接 MIC 或音频输入设备
➢ 复用接口，默认为麦克风输入，可通过软件配置为音频线
路输入功能，二者选其一
➢ 建议使用驻极体电容式麦克风
➢ 灵敏度：-38dB，阻抗 2.2K Ohm，偏置电压 2.54vpp
➢ 接口：可插拔接线端子
. 1 路短路输入输出接口（内置继电器）
➢ 继电器：MAX DC30V/2A，AC125V/0.5A
➢ 接口：可插拔接线端子
. 2 路并联电源输入接口: 连接电源
➢ DC 输入: DC12V~24V / 2A
➢ 1 路为 5.5mm 直流电源座子
➢ 1 路为 2Pin 可插拔接线端子
. PoE 等级: Class 3
. 功耗(PoE): 2.16W ~ 8.98W
. 功耗(电源适配器): 1.73W ~ 7.9W
. 数量/箱: 20PCS
. 净重/箱: 6.5kg
. 毛重/箱: 7kg
. 外壳材料：铝合金外壳
. 安装方式: 桌面式 / 壁挂式
. 颜色: 黑色
. 工作温度: -40℃~ 70℃
. 储存温度: -40℃~ 70℃
. 相对湿度: 10~95%
. 产品尺寸: 113x83x28 mm
. 包装盒尺寸: 147x114x58 mm
. 外箱尺寸: 310x248x322 mm (20 台装)
