HJ-E900B-A

HJ-E900B-A数字程控交换机技术参数

单机支持8192路语音端口，系统***支持64个E1接口、4096个环路中继，★分机和环路可实现1：1的分配方式（根据需求选择IP分机/数字中继等）

★要求单机总容量》8192路，不能通过汇接IP等组网方式实现路数扩容。

应能提供网络联机方式，系统管理软件直接接入局域网内。

应能提供来电指示业务。

应能提供语音信箱业务。

应能提供一机多号业务。

能向用户提供集中用户交换机基本功能和增强功能：

基本业务：能提供群内呼叫、群外呼叫、恶意呼叫跟踪、话务员功能、智能来电匹配、远端光电延伸功能、叫醒服务、区别振铃、来话转接、呼叫代答等功能。

★主要需求业务：缩位拨号、热线服务、免打扰服务、闹钟服务、截接服务、呼叫等待、查找恶 意呼叫、遇忙/无应答/无条件前转、遇忙回叫、呼出限制、缺席用户服务、立即计费、三方通话、128方会议电话、主叫号码显示、主叫号码显示限制、话音邮箱、200个以上黑名单设置。

★要求系统***的用户容量不小于8192线，***中继容量不小于4096线，支持No.7/PRI / No.1信令，★磁石中继。交换系统应具备较强的系统升级能力，能在不影响话务处理的情况下，平滑在线添加系统新功能，

满足对不断增加的各种增值业务(新业务)的需求。

★报价方提供的交换设备要求高可靠性，主要设备采用热主备的备份方式（主控板、二次电源板、分控板）。

★系统构成应具有冗余和容错等安全措施，支持CPU双备份、每框分控板双备份、每框的二次电源双备份，并且每一个电源模块支持独立48V输入。

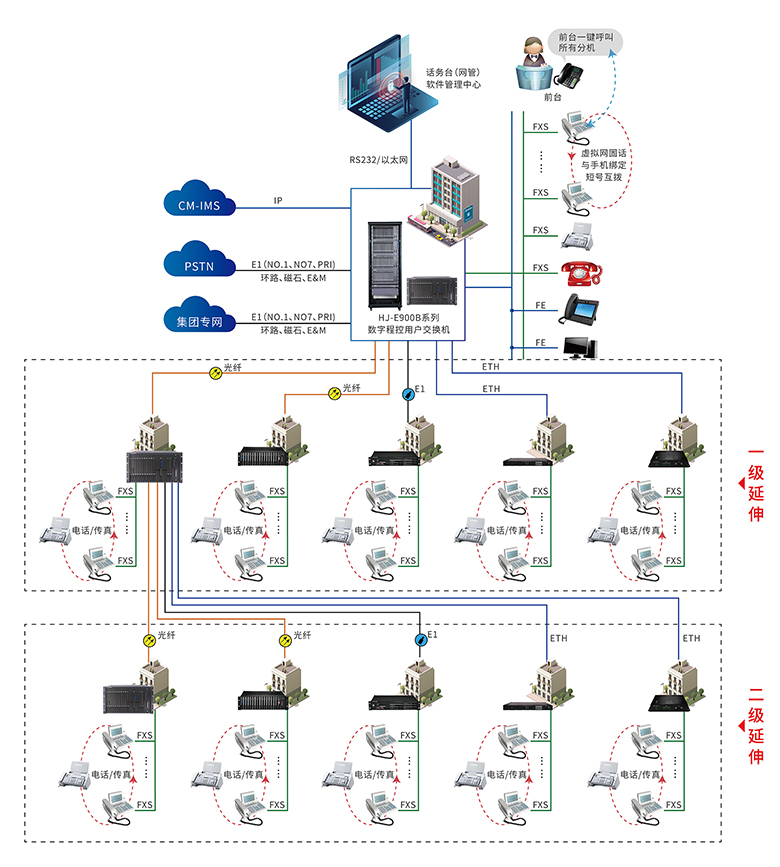

★为优化机房资源，提供***的技术方案。主机房主设备系统（数字程控用户交换机）支持直接出光纤/E1方式与远端PCM对连。主设备系统内置PCM板卡，可以1～4E1接口或1～4路光口，分别对应1～4个远端。每一个PCM板卡***支持分机数量256路电话。

主设备系统支持以太网和串口同时管理，通过网络接口可支持8路软坐席。

远端可支持E1接口及光口1+1保护。

远端模块可扩容10/100M以太网接口。

局端、远端支持远程在线升级。

★系统可提供VOIP用户接入，VOIP用户板可以任意切换成VOIP中继板实现很好的转换，VOIP用户板单板支持256路IP接入。远端可以注册IP话机或者IAD设备。

★硬件系统支持磁石电话的接入，支持自动电话，并于远端PCM实现直接通话。

★整机系统（包含远端）实现统一网管，支持维护台、话务台、计费台管理。

厂家资质

1. ★制造商必须具备省级高新技术企业证书

2. ★制造商需要具备省级科技型企业证书

3. ★制造商必须同时具备ISO14001环境管理体系认证证书、ISO9001质量管理体系认证证书、OHSAS 18001职业健康安全管理体系认证证书。

4. ★制造商必须获得省级AAA级以上“守合同重信用”单位资格。

5. ★制造商具备产品***电话交换机质量监督检验中心提供的检测报告证书

6. ★数字程控交换机产品具备电信设备进网许可证。

7. ★数字程控交换机产品具备实用新型专利可证。

8. ★数字程控交换机产品具备数字程控交换机控制软件可证。

9. ★数字程控交换机产品具备程控交换管理系统软件著作权。

10. ★制造商必须具备武器装备科研生产单位三级保密资格证书

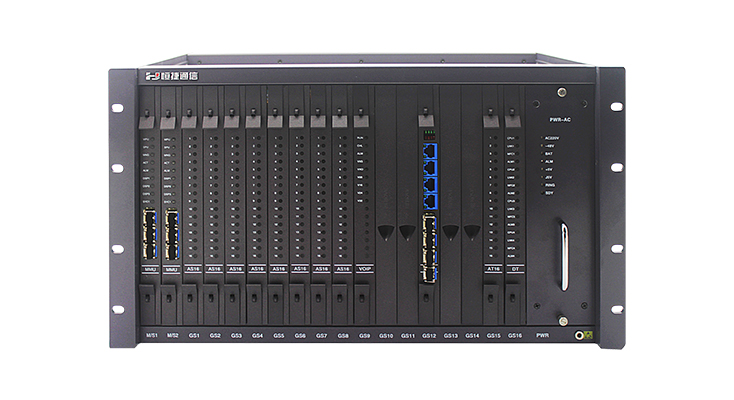

HJ-E900B-A数字程控交换机

一、货物技术指标要求

以下所列产品的技术参数为***标准，所提供产品必须为同档次产品，相关技术质量和技术参数必须等于或高于所列的质量和技术参数，并包括其所有功能，同时确保系统能够满足设计方案的所有功能要求。

（一）提供的业务

报价方提供的程控数字交换设备应能满足《邮电部电话交换设备总技术规范书》（YDN-065-1997）和《电话交换设备总技术规范（补充件1）》（YD/T1128-2001）的业务技术要求。如将来工业和信息化部颁布的相关标准，应以工业和信息化部标准为准，由供货商负责在工业和信息化部标准颁布后半年内完成修改工作。

▲为保证语音通讯安全和防止盗打，设备生产方提供不低于军工三级保密资质，提供证书加盖公章

    对PSTN用户提供基本电话业务和补充服务。

    用户有权预置和基于呼叫的对运营商的选择。

    应具有指定目的码限制和接续的功能。

    应具有远端控制功能。

应允许被限制呼出的话机拨叫紧急呼叫的功能，交换机应能设置不少于10个号码作为紧急呼叫号码，并能通过人机命令对于紧急呼叫号码进行增、删、改。

应能提供来电指示业务。

应能提供语音信箱业务。

应能提供一机多号业务。

能向用户提供集中用户交换机基本功能和增强功能：

基本业务：能提供群内呼叫、群外呼叫、恶意呼叫跟踪、话务员功能、智能来电匹配、区别振铃、来话转接、呼叫代答等功能。

其他补充业务：缩位拨号、热线服务、免打扰服务、闹钟服务、截接服务、呼叫等待、查找恶 意呼叫、遇忙/无应答/无条件前转、遇忙回叫、呼出限制、缺席用户服务、立即计费、三方通话、会议电话、主叫号码显示、主叫号码显示限制、话音邮箱、黑名单设置。

        增强功能：能提供以下增强的功能：

a. 秘书服务；

b、用户权限可灵活设定：如市话、国内长途、国际长途、以及某些区号、局号、特定号码等；并提供正限、反限功能。对于越权的用户，提供相应的语音提示；

c、话务员服务：

        专用话务台：来话提示、来话排队、多话务台设置、转话功能、代办长途、插入、监听、换向、  强拆、紧急跨越呼叫、闹钟服务、夜间服务、查号功能、计费查询、话务统计、可查看分机状 态、磁石转接等。

d、可设置群呼功能。

        用户拨相应的接入码可以方便的查询本机小号码。

        支持加密的视频终端接入，多方视频/通话功能；

        IP/可视电话可按需与IP摄像头关联；

        一键报警功能：可设置群内多方紧急呼叫（可自行设置紧急呼叫语音）；

▲e远端延伸应用

可直接通过程控交换机自带的PCM复用板卡，通过E1/光纤/网线传输通道直接将自动电话和普通电话传输 至远端（大大省去了硬件成本），延伸电话功能与程控交换机保持一致

f火警报警功能

做好报警语音导入程控交换机，通过话机执行命令可传达给各个组内的分机，分机响铃播报报警语 音（如火灾时，可通过该功能提醒人员早点撤离）；

g智能中继功能 比如自动值班的交换机，分机8001拨打外线后（外线没有接听，或者接通了，或者在忙），当那个外线***次回拨过来的时候可以直接通到分机8001的，不用经过总机听语音。

h黑名单拦截

通过程控交换机的黑名单过滤功能，通过话务台的黑名单界面添加想要屏蔽的号码，让来电更加有效，让广告号码不再出现；

▲i内置式语音信箱

实现不在其位，仍负其职：本地或远程提取留言，实现移动办公，解决经常出差员工的办公困扰。

        除以上业务外，报价方提供的程控交换设备若有其他特色业务，请报价方提出，并描述其应用方式。

（二）交换机应具有的性能

报价方所提供的交换设备必须具备大容量、高处理能力、高可靠性、开放性和拓展性，易于组网。

▲要求系统***支持36个E1接口、1024个环路中继， 2048路语音端口，支持No.7/PRI / No.1信令，磁石中继。交换系统应具备较强的系统升级能力，能在不影响话务处理的情况下，平滑在线添加系统新功能，

满足对不断增加的各种增值业务(新业务)的需求。

▲报价方提供的交换设备要求高可靠性，主要设备支持热主备的备份方式（主控板、二次电源板、分控板）。

报价方提供的交换设备要求可配置为存储***近三个月的计费数据，保证计费可靠性。

    报价方提供的交换设备要求具有***少32位存储和分析主叫号码的能力；

    应能识别12位号码后选择确定出局路由的能力；

    应能根据入中继群、被叫号码、主叫号码、承载业务类型、时间选择确定路由；

交换机应具有灵活的改变路由的能力。

交换机应具备号码变换的能力。交换机应能根据中继群对主叫用户号码进行增补。

    操作维护系统应具有灵活方便的中文人机界面。

    交换机能够提供多个用户群，每个每用户群容量不少于30个用户。

硬件系统基本要求

 硬件应采用模块化结构，便于容量扩充和引入新的硬件模块以提供新业务和新技术。

 硬件应采用标准机架式设计，采用多框堆垒方式，可安装于19英寸机柜。

     提供的设备应全部采用经过老化测试和严格筛选的优质元器件。硬件的组装过程应有严格的 质量控制，确保长期使用的高稳定性和高可靠性。

 ▲系统构成应具有冗余和容错等安全措施，支持CPU双备份、每框分控板双备份、每框的二次电源双备份，并且每一个电源模块支持独立48V输入。

 硬件系统应能进行平滑扩容，对不同阶段开发的产品系统应具有良好的兼容性，不论是由于技术方面还是其他方面的原因，需要淘汰现有设备的，报价方应提前提出理由和实施方案，并保证采

购方的经济利益不受损害。

     系统应具有完善的监测功能，能进行故障自动检测，包括诊断，并能立即显示告警。

     系统应能在硬件和软件发生故障时具有自控能力，不至引起全系统瘫痪。

     要求采用分层的模块化结构，模块之间的通信应按规定接口进行。任何一层的任何一个模块的维护和更新以及新模块的追加都不应影响其他模块。

 局数据和用户数据与处理程序应有相对的独立性。局数据和用户数据的任何变更都不应引起运行版本程序的变更。处理程序应与任何局数据和用户数据相适应。

 应有容错能力，一般小的软件故障不应引起各类严重的系统再启动。

 设计应有防护性能，某一软件模块内的软件错误应限制在本模块内，而不应造成其他模块的错误。应具有运行故障的监视功能。一旦出现死循环等重大故障，应即时作出故障报告信息。

 在未达到设备的终局容量时，增加或减少用户或交换设备时，只需使用一般的人机命令变更用户 数据或局数据即可，不应影响正常通信。

（三）话务数据

 1、话务量参数

    忙时每线话务量：0.1Erl

    每线平均占用时长：市话60秒，长途90秒，国际120秒。

    中继线忙时平均话务量为每线0.7ERL。

  2、信令链路负荷及参数

     报价方提供的NO.7/PRI信令链路负荷在信令网正常的情况下，每条信令链路每方向***负荷正常

     情况下为0.2Erl，故障情况下为0.4Erl。

   3、交换机的处理机核算及过负荷控制

      报价方应按《邮电部电话交换设备总技术规范书》YDN-065-1997中的话务数据及本工程的话务

      数据计算所需的处理机及NO.7/PRI信号设备的呼叫处理能力，并将计算结果和相应配置列入建议书。

      在话务量过负荷15%时，各项性能应无明显下降。报价方应对过负荷控制方式加以说明。

（四）编号方案

     编号方案符合《邮电部电话交换设备总技术规范书》的要求。

     用户具有一机两号的特点：实际的PSTN号码及虚拟的分机号码，用户的PSTN号码采用现行公用电话网的编号方案，分机号码采用专用的编号方案。

     每一个用户群或用户组可以设置一个系统引示号，群外或组外用户拨系统引示号时，由话务员应答，话务员座席可以是一个或多个。

     用户群内部分机的编号方案

     ▲分机号码的位长为一至十二位，依用户群的需要而定，号码使用可灵活设置。

（五）信令方式

     本工程各局间均采用No.7/PRI

     本工程提供的NO.7/PRI信号要符合《中国国内电话网NO.7信号方式技术规范(暂行规

     定)(GF001-9001)》及《实施<中国国内电话网NO.7信号方式技术规范(GF001-9001)>的补充规定》》的技术要求，并要求能与其它制式交换设备配合。

     本工程交换机能够支持数字一号信令（DSS1），符合ITU-TQ.920-Q.921 ,Q.930-Q.940。 能够支 持中国一号信令（SS1），符合国际GF002-9002的DL信令和MFC信令标准。

（六）传输要求

 1、传输衰耗指标

为保证全程的传输指标，要求报价方所提供的交换设备的传输衰耗指标满足《邮电部电话交换设备总技术规范书》YDN-065-1997的要求。

 2、 2Mb/s接口阻抗

     本期工程交换机2Mb/s接口的阻抗75Ω。

（七）数字网同步

   1、 同步方式

      交换机采用主从同步方式。

   2、 交换局时钟的基本工作参数

       本工程配备的时钟等级和性能指标应符合《邮电部电话交换设备总技术规范书》YDN-065-1997要求，配备的时钟等级为三级。

    3、 时钟的可靠性要求

        平均故障间隔时间(MTBF)应大于10年。

4、 外时钟接口

    本期工程所提供的交换设备同步单元至少应能提供2个外同步接口。

（八）计费要求

    业务的计费方式

交换机提供的各种业务的计费方式应符合《公用电信网计费的基本技术要求》（YD/T1176－2002）中的相关规定。

    计费方式要求：

多样化计费方式，可根据中继链路计费、出局局向计费、可自行设置各局向的收费标准。

         1）对于群可实现群计费和单机计费；

         2）可实现主叫计费；

        对于呼叫前转业务实现分段计费，也可以根据实际需要对原被叫用户实行减、免费；群内群外呼叫应具有详细计费及复式计次功能；可以设置在不同的时间段、不同日期费率不同；

（九）状态监视及中继线测试

     交换机应能自动地、实时地监视各种信号设备、交换链路、中继电路。

     支持对设备状态、端口状态、故障的实时监控，并把这些监控事件集中在一个视觉区域中进行显示，告警时延不超过8秒。并支持严格的用户权限管理，对用户登录实施严格控制；系统也支持

     日志管理，详细记录用户的所有操作，同时也支持对设备日志的备份。

     交换机应能对一次占用时间过长的中继线，自动检测并发出告警，告警信息中应有中继的标识、

     占用开始时间、持续时间、主、被叫号码等信息。占用时间应能进行设置。

     交换机应能够跟踪、解释指定中继群、指定中继和信令链路中的PRI或七号信令的收、发过程。

     交换机应能对指定中继进行逐条测试，并能实现人工指定测试。
