国威ws824-5D数字交换机板卡烧伤解析

国威ws824维修组处理的返修机中，有机板如5D-008A，008C，800L机板的F1，F2元件处出现烧伤发黑的现象，较为严重的是PCB以及连接铜皮线路均烧伤碳化，无法修复，一般来说，除了遭受严重雷击或者腐蚀的情形下才会造成机板烧伤，观察到这些机板并无雷击和腐蚀的痕迹，为什么分机板会出现这种问题呢？结合生成实际和客户诉求，***终分析为用户接插机板时，机板对插槽位偏位所致，而根据国威5D机型的结构特点分析机板偏位只存在上下各一排针孔的间距，下面针对机板偏位的两种情况解析对应机板烧伤的不同现象。

一，机板接插槽向下偏离一排针的间距是，此时***表（二极管档位）测量电源板的四组电源内阻会测出rs对地阻为0（正常值应为无穷大），即整机的铃流电压此时是对地短路的，开启电源后，5D-p02电源板上铃流之路R38原件位10R 1/2W的保护电阻会立即烧断，同时，相对插偏位的机板的来说是-5V支路对地短路，前面铃流短路电流要通过该分机板的-5V支路形成环路，引起F1元件（即该机板-5V的总支路）及连接铜皮周边烧损，此类烧伤的深度和范围较大。针对这类机器的维修处理，电源板清理烧伤部分更换新元件即可，而烧损的分机板却是无法修复需要报废。

二，机板接插槽位向上偏离一排针的间距时，此时***表测量电源板的四组电源内阻会测出-5V对地内阻为0（正常数值应大于150），即整机的-5V支路是对地短路的，强行将机器开电后，电源输出-5V为零，由于电源板可以承受一定短路电流，不会有明显现象出来，但对于插偏位的分机板来说，此时主机的30V电压错位叠加在机板的5V支路上，会在机板的F2原件位（即该机板5V的总支路）对地之间产生较大的电流，导致F2元件及连接的铜皮线路烧伤碳化，由于此处电流还没有达到短路电流的大小，所以烧伤范围相对较小，程度稍微轻，在维修处理时需刮干净碳化的PCB纤维，连接好铜皮连线，基本能修复正常。

综上所述，客户在追加配置插板时一定要注意接插机板仔细操作，细心检查，通电前要用***表测量电源板各组电压内阻值，选用***表二极管档是为了直观方便判断支路有无短路，以满配置为例，各支路正常参考阻值分别为5V支路大于500Ω，-5V支路大于150Ω，铃流RS友路为无穷大，30V支路大于1k，测量如有阻值为零表示有短路现象，要确认机板是插偏位或是碰针现象，逐一加以排除。

虽然以上出现插板偏位的是少数的一些案例，但由于产生的后果较严重，应该引起各方重视，除尽力避免人为疏忽操作不当等因素外，公司内部会进一步加强产品质量的把关，从机框的来料检验方面加强对内机机框上、下间距及定位、折弯夹角误差，一致性方面严格把关；生产的组装工艺过程中，加强结构自检，安装槽位多定位机板，确保槽位板安装到位，插板不松动；生产测试环节中，满配置插板时重点掌握机板安装位移间距，松紧合适=不偏不斜等；总之我们会严重要求生产的各个环节，杜绝机框精度不够，组装工艺不良造成机板容易插偏位的潜在隐患的机器出厂销售。

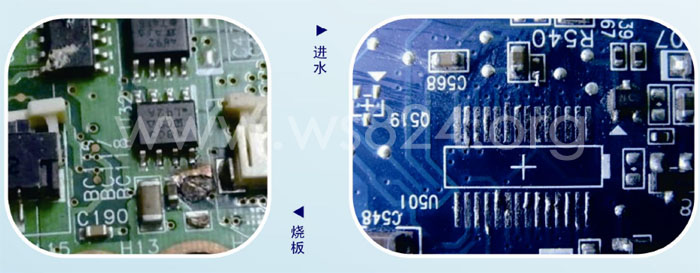

国威ws824-5d数字交换机板卡烧伤图
