学院调频广播系统技术方案

• 项目简介

信息工程学院，原调频广播系统无法满足听力考试需求，需重新建设调频广播系统。

二、系统概述

调频广播是一种以无线发射的方式来传输广播的设备。具有无需立杆架线，覆盖范围广，无限扩容，安装维护方便，投资省，音质优美清晰的特点。彻底解决了传统有线广播布线困难、安装复杂、扩容性差、损坏墙面及校园环境等问题。对于目前规模大、地域广的学校来说，调频广播具有传统的有线广播无法比拟的优越性。

2.1 、采用无线调频传输广播方式具备的优点：

2.1.1. 安装简单、维护方便：

无线调频广播只要将发射机和发射天线用馈线相连，再将发射天线立在室外的至高点 , 终端使用调频音箱，通上市电即可接收调频广播。设备检修也很简便，只需检测某个终端音箱或前端设备即可。完全避免了传统广播检修难的问题。（有线广播的检修需要从接收终端、线路再到前端设备一路检测，方能判断是哪部分的问题。）

2 ． 1.2. 无限扩容、发展无瓶颈：

无线调频广播只要在无线调频信号覆盖的范围以内，使用无数个音箱都可以接收，可无限扩容。彻底解决了有线广播扩容难的问题。（有线广播要增加音箱需要增加功放、再从机房架设一次线路。）

2.1.3. 性能稳定：

调频发射机采用的是微电脑锁相，发射频率不漂移。

采用数字频率处理（ DDS ）数字信号处理（ DSP ）合成技术；性能稳定可靠、操作简单、维护方便。是一款经济型产品。可以满足调频同步网使用，凭借数字处理技术的优势，能为用户提供达到接近 CD 音质的完美听觉享受。

频率： 调频接收设备采用锁相环锁频方式，可在 0.001S 内智能纠正频率误差，频率绝不漂移。且不受气候、温度等外界因数的变化而改变频率。

2.1.4. 音质清晰优美： 无线调频广播传输是从调频发射设备中将音频信号发出，接收设备将其信号接收到并广播出来，在此过程中避免了线路中高频和低频的损耗，所以调频音箱中出来的声音高音洪亮、低音浑厚，整个声线非常的饱满，音质优美而清晰。

2.2 、 引用标准

国标《 GB-43111-84 调频广播发射机标准》

广电部标《 GY15-84 调频接收机标准》

国标 GB50526-2010 《公共广播系统工程技术规范》

国际电联 ITU-T 有关标准

国标 GB50200-94 《有线电视系统工程技术规范》

建筑、通信有关行业标准

《民用建筑电气设计规范》 GBJ/T16-1992 。

《有线电视广播设计技术规范》

《工业企业通信设计规范》 GBJ42-1981

《智能建筑设计标准》（ GB/T50314-2000 ）

《建筑智能化系统工程设计标准》（ DB32/191-1998 ）

《系统接地形式及安全技术要求》（ GB14050-93 ）

《专业录播结构标准》

2.3 、设计原则

本方案本着“先进、科学、实用”的指导思想，按目前我国***的专业广播电台的配置来设计。其指标已达到 ***专业广播电台 的水平，跟普通的校园广播有本质上的区别。

三、方案设计

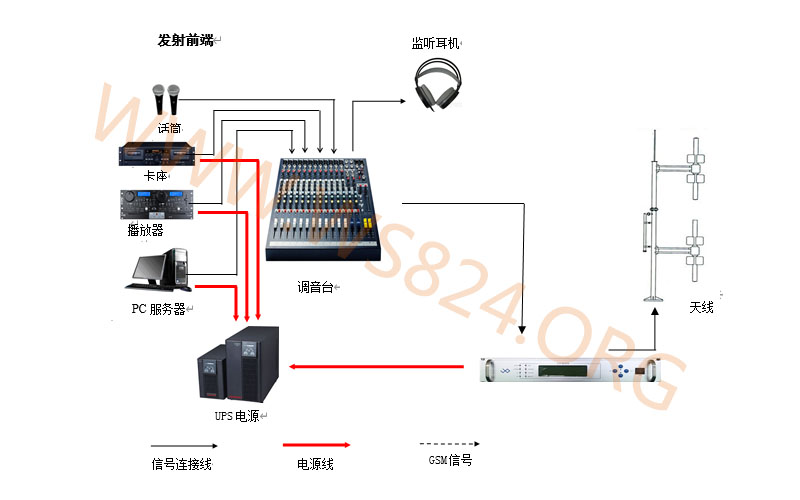

3.1 、系统原理图：

调频广播发射机

3.2 、系统构成

该系统由主控机房系统、及接收部分所组成。

3.2.1 、主控机房系统： 主控机房系统为整个外语听力广播系统的***管理平台，系统由 LP918F-100W 调频广播发射机、 FM-LP1 型无线调频发射天线、调音台、主播控制系统、卡座、 DVD 播放、话筒等组成（ 学校可根据要求自行选择设备） ；

3.2.2 、教室接收设备： 学生自主选购的调频耳机、调频收音机。

3.3 、系统说明

3.3.1 、主控机房系统

中央管理系统： 主播 播放软件、音源系统、无线发射系统结合组成。

音源系统： 由 计算机音源、卡座、 DVD 、数字调谐器、话筒、调音台等组成。用户可根据实际情况选配：配置卡座一台，用于磁带播放；配置 DVD 一台，用于 VCD 、 CD 、 DVD 、 MP3 等光盘播放。配置数字调协器一台，用于转播中央人民广播电台和当地广播电台节目；配置调音台一台，所有的音源先进入调音台，再通过调音台统一进入发射设备进行传输，这样配置即可使所有的音源设备有一个系统而统一的管理，也可以对播放的音源进行音量调节和模拟音源的音色修正。

音频编辑系统： 音频编辑软件和计算机组合为数字音频工作站， 对音频信号、录音、线路信号数字化，并与 MD 、 DVD 、 MP3 及硬盘中的多格式数字信号兼容，根据节目的要求编辑成完整的高质量的广播节目。

无线发射系统： 音频信号通过调频发射机，经调制放大再从调频发射天线中向空中覆盖。

3.4 接收部分

3.4.1 调频耳机（收音机）： 不广播时处于待机状态，没有底燥；音质优美清晰，非常适合听力考试，接收数量不限。

3.5 、系统功能、特点

3.5.1 、 外语听力教学、考试功能：

可将外语听力资料保存至电脑硬盘中，以纯数字音频格式储存（ MP3 、 WAV 、 DAT 、 MEPG 、 AVI 等），可按预先设定的时间及内容进行播放。在外语课上可用本系统进行听力训练，也可选择相同的分区及相同的年级进行外语听力考试，在娱乐休闲时可播放外语歌曲、新闻等娱乐性外语节目，寓教于乐、充分提高学生的外语听力水平。

3.5.2 、数字音频编辑功能：

采用目前先进的数字音频工作站为主机，对音频信号、录音、线路信号数字化，并与 MD 、 DVD 、 MP3 及硬盘中的多格式数字信号兼容，根据节目的要求编辑成完整的高质量的广播节目。

3.5.3 、无线发射功能：

采用 DSP 数字处理 +DDS 数字频率合成技术调频广播发射机。整个广播系统无需立杆架线、安装简单方便； 该发射机发射频率和功率可根据学校需求调节，特别适合学校周边有同频或倍频无线电信号干扰的用户使用。

3.5.4 、 可无限扩容：在调频信号覆盖的有效范围内，可使用无数个调频接收终端。

四、系统主要设备及软件平台介绍

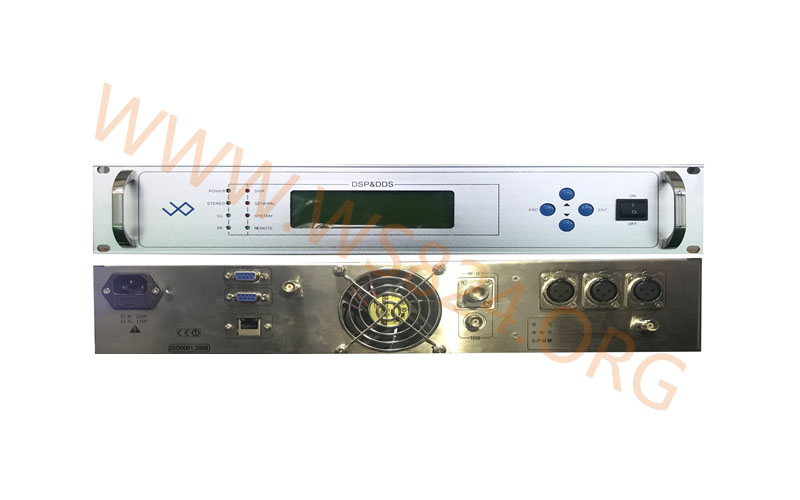

4.1 、 调频立体声广播发射机：

简介

系列调频立体声广播发射机（激励器），在外型及结构上既考虑了标准化、系列化，又考虑性能指标卓越、设计可靠性高等。采用数字频率处理（ DDS ）数字信号处理（ DSP ）合成技术；性能稳定可靠、操作简单、维护方便。是一款经济型产品。可以满足调频同步网使用，凭借数字处理技术的优势，能为用户提供达到接近 CD 音质的完美听觉享受。

技术特征：

1. ***、节能、环保，

2. 智能化、网络化监控系统，自带 RS485 遥控接口，可运用计算机管理和监控

3. 采用全新 1000MHz 数字信号处理（ DSP ）技术

4. 采用 1000MHz 直接数字频率（ DDS ）合成技术

5. 多重冗余和多重保护设计，可靠性和稳定性国内***

6. 支持 AES/EBU 标准数字音频输入

7. 智能化、数字化、网络化，业界领先的创新设计理念

8. 电控 AGC 控制输出功率零漂移

9. 完善的过流、过压、过温、过功率、驻波比过大报警及保护功能

10. 具备 TCP/IP 、 RS232 通信接口， LCD 实时显示工作参数

11. 完善的保护措施，保障设备安全运行；开关电源设有过 压、过 流、欠压、过温、短路、防雷等保护；整机设有可靠的过热、 VSWR 过高等保护电路，并可在整机面板上显示故障告警

12. 外形轻便，采用优质不锈钢材质， 2U 、 19 英寸标准机箱

技术参数：

1. 输出功率 0 ～ 300W+1dB

2. 连续可调 RF 频率范围 87MHz ～ 108MHz 步进 10kHz

3. 输出功率稳定度 ＜± 3% （环境温度 -10 ℃～ +45 ℃）

3. 频率稳定性 +50Hz

4. 输出阻抗 50 Ω

5. 散热方式 强迫对流

6. 带内残波 ＜ -70dB

7. 高次谐波 ＜ -75dB

8. 寄生调幅 ＜ -69dB

9. 频率响应 ± 0.05dB

10. 失真度 ＜ 0.05% 30Hz ～ 15000Hz

11. 立体声信噪比 ≥ 71dB1KHz ， 100% 调制

12. 立体声分离度 ≥ 52dB30Hz ～ 15000Hz

12.AES/EBU 输入阻抗 110 Ω 平衡 卡侬

14. AES/EBU 输入电平 0.2 ～ 10Vpp

15. AES/EBU 采样率 30kHz ～ 96kHz

16. SCA 输入 不平衡 ( 选择项 ) BNC 型连接制器

17. 音频预加重 0 μ s 、 50 μ s 、 75 μ s

18. 载频允许偏差 ± 50Hz

19. 模拟音频输入 -12dBm ～ +8dBm

20. 模拟音频输入阻抗 600 Ω 平衡 卡侬

21. 音频电平增益 -15dB ～ +15dB 步进 0.1dB

22. 左右声道电平差 ＜ 0.02dB （ 100% 调制）

23. RF 输出连接器 N-50K

24. 电源电压 AC90V ～ AC265V47Hz ～ 63Hz

25. 运行环境温度 -10 ℃～ +45 ℃

26. 相对湿度 ＜ 95%

27. 机箱尺寸 19 英寸 ,2U （ 484mm × 484mm × 88mm ）

28. 整机重量 12kg

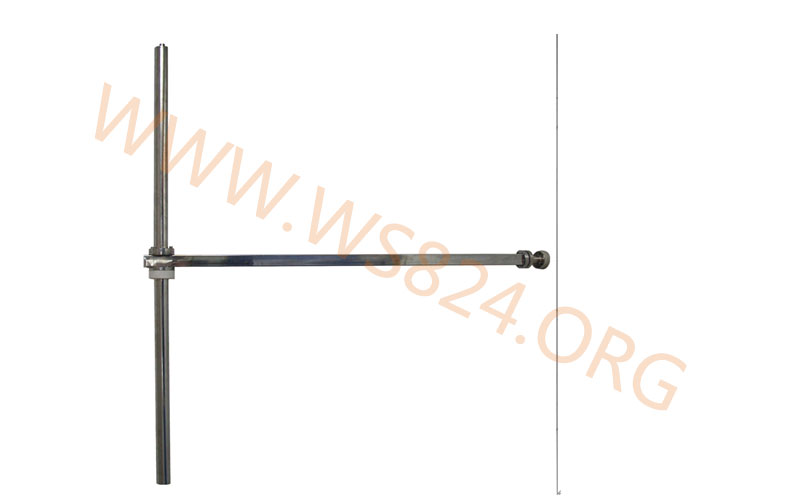

4.2 、 单偶极子调频广播发射天线

单偶极子调频广播发射天线

简介

可做成二层组合，提高天线发射增益，增强信号源的稳定性和可靠性。

特色

1. ***率低损耗

2. 宽带天线

3. 采用垂直极化

4. 耐磨、耐腐蚀不锈钢 304 材料

技术参数

电气特性

• 产品型号： FM-LP1

• 频率范围： 87 ～ 108 MHz （也可根据用户频率定制）

• 特性阻抗： 50 Ω

• 天线增益： 1.6dB

• 极化方式： 垂直极化

• 电压驻波比：<1.10( 指定频率） ,<1.30( 全带宽 )

• 额定功率： 3KW

• 组阵组合： 适合作为阵列单元形成各种辐射图

• 输入接口： L16-50K

机械特性

• 承受风荷： 33kg

• ***风速： 160km/h

• 天线重量： 12.00kg

• 桅杆直径： φ 50-100mm

• 外形尺寸： 1360x1060x60mm

材料

• 辐射体： 不锈钢

• 内导体： 镀银铜

• 绝缘支撑： 聚四氟乙烯

• 夹具： 热浸锌钢

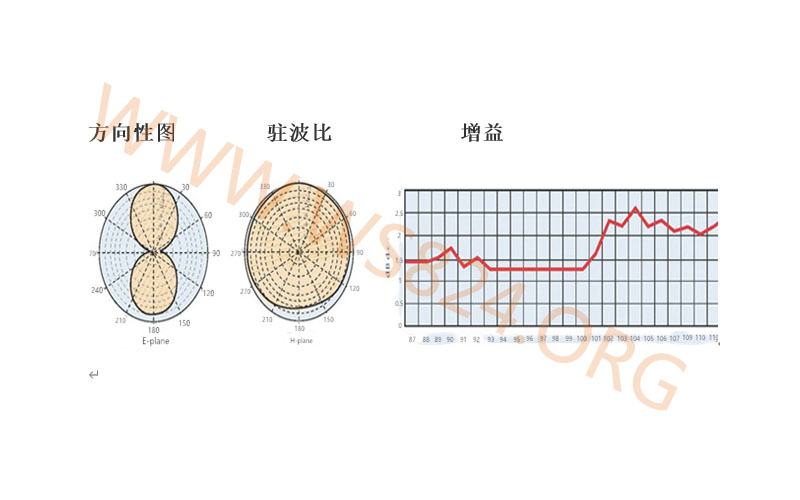

单偶极子 ( 阵列 ) 调频广播发射天线技术参数

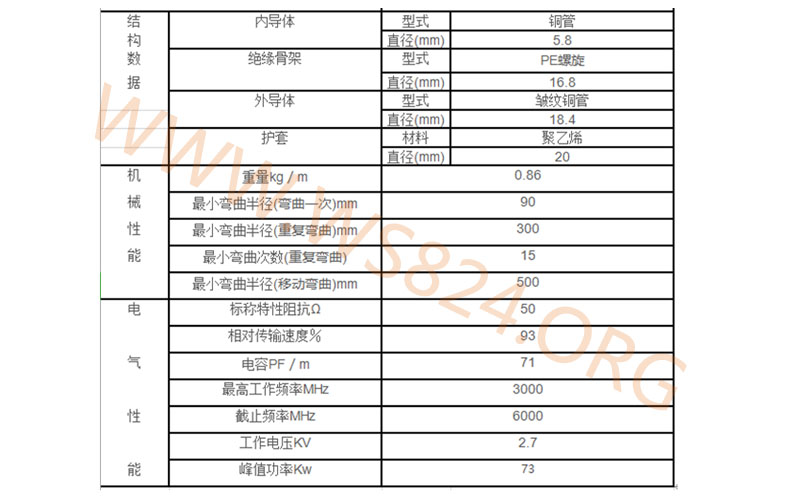

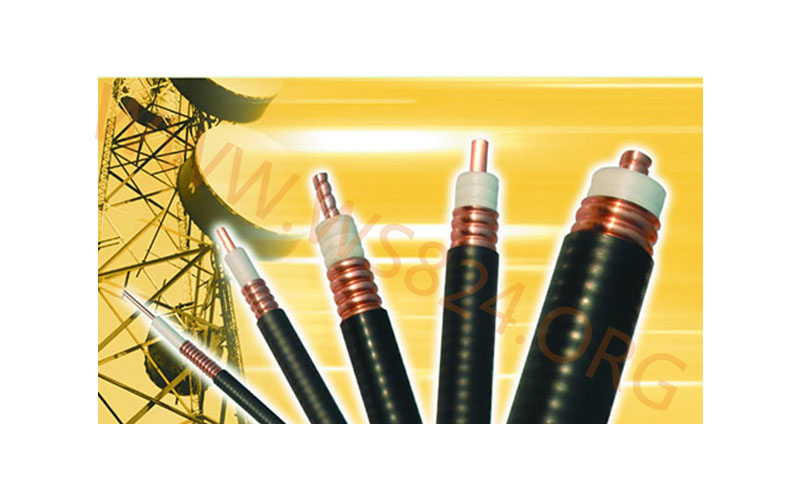

4.3 、 馈线

产品简介：

" 主要用途：电视系统发射、卫星地面站、雷达，微波接力通信或其他高频技术领域中做低衰减、低驻波比信号传输线。 "

使用特性：

工作温度： -55 ℃～ +85 ℃

敷设温度： -40 ℃～ +60 ℃

五、产品明细
